Delem Da66t 125 3+1 4+1 6+1 8+1 CNC پرس هیدرولیک ترمز برای خم شدن صفحه فلزی

اطلاعات محصول

This Machine is a new CNC bending machine launched by RAYMAX in 2020, and is suitable for manufacturers with high precision and cost performance requirements. The machine is our most popular model by volume anda true workhorse, which is constructed of high quality parts and offers serious reliability. Y1 & Y2 Synchronization technology ensure high approach, bend and return speeds. It`s bending length capability and pressure range can be customized to meet various producing requirements.

طراحی علمی

1، حرکت همزمان محورهای Y1 و Y2 که هر کدام توسط سیلندر مستقل کنترل می شوند

2، امکان اضافه کردن گزینه ها و ارتقاء در پیکربندی، در مرحله بعد

دوستدار محیط زیست

صدای کم در هنگام انتظار و سرعت پایین (کمتر از 25 دسی بل)، فشار دادن و برگشت، زیرا فشار در سیستم هیدرولیک کنترل حلقه بسته موتور اصلی سروو است. مصرف انرژی کمتر از دستگاه معمولی با استفاده از موتور سروو 60 درصد.

عملکرد پایدار و بادوام بدنه دستگاه

1، جوشکاری یکپارچه قاب دستگاه.

2، قاب دستگاه توسط مرکز ماشینکاری سه بعدی CNC در یک فرآیند تشکیل شده است که موازی بودن و عمودی بودن هر سطح نصب را تضمین می کند.

3، لمینیت تنش داخلی با تمپر.

4، شات بلاست برای از بین بردن زنگ زدگی و درمان ضد زنگ.

1. سیستم کنترل: DA52s (اختیاری Cybelec CT8 از سوئیس)

برنامه نویسی سریع و یک صفحه ای

• ناوبری کلید فوری

• TFT رنگی VGA 7 اینچی

•حداکثر 4 محور (Y1، Y2 و 2 محور کمکی)

• کنترل تاج گذاری

• کتابخانه ابزار/مواد/محصول

• USB، رابط جانبی

•The basic machine control functions are Y1 Y2 X R -axis.

• الگوریتم های پیشرفته کنترل محور Y برای دریچه های حلقه بسته و همچنین دریچه های حلقه باز

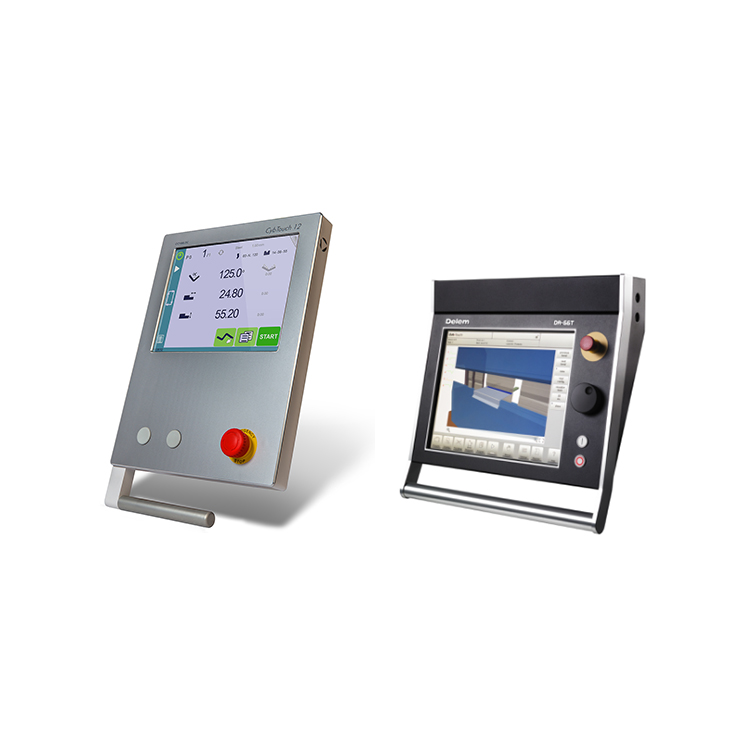

سیستم کنترل اختیاری:

(DA66T DA69T / Cybelec CT8 CT12 از سوئیس)

محور اختیاری (3 1/4 1/6 1/8 1)

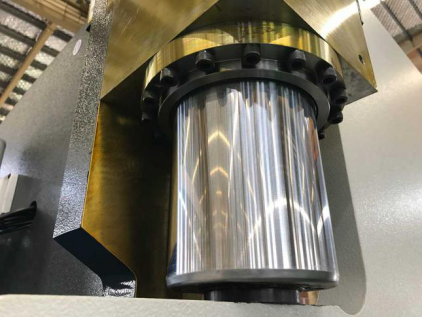

2. سیلندر
به عنوان یک برند چینی ممتاز، عمر مفید آن بیش از 10 سال است

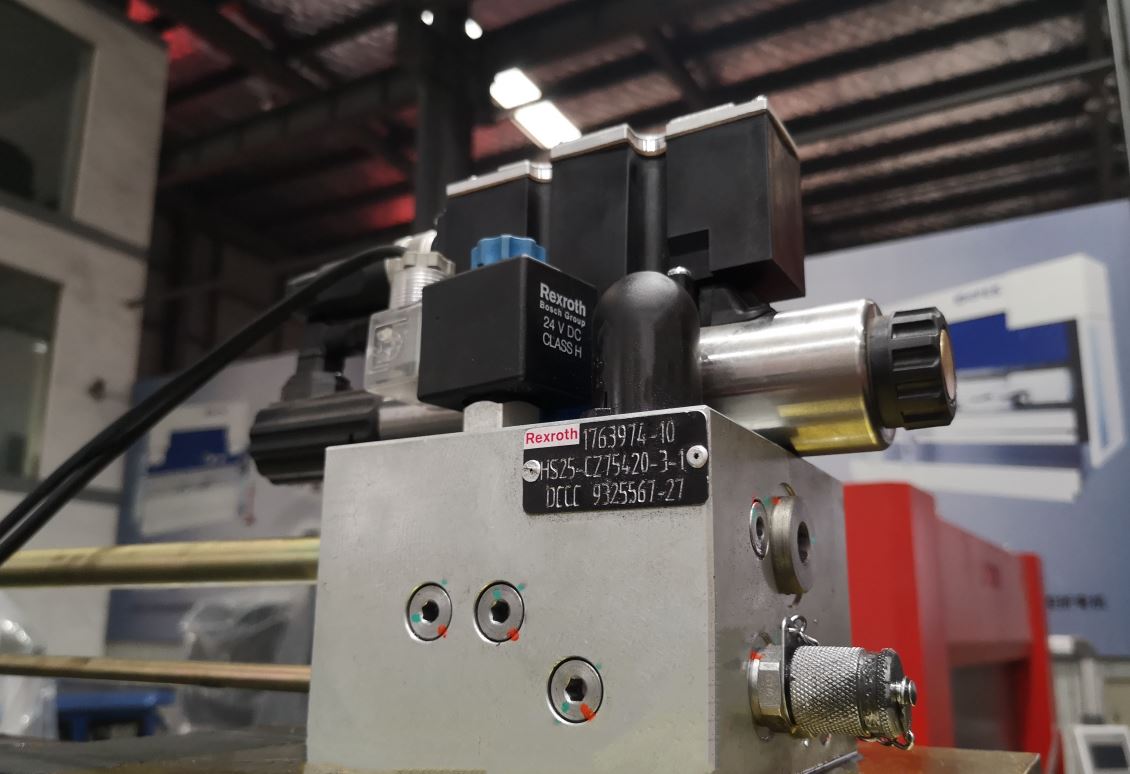

3. شیر متناسب
شیر متناسب حرکات محور Y1 Y2 را دقیقاً تنظیم می کند

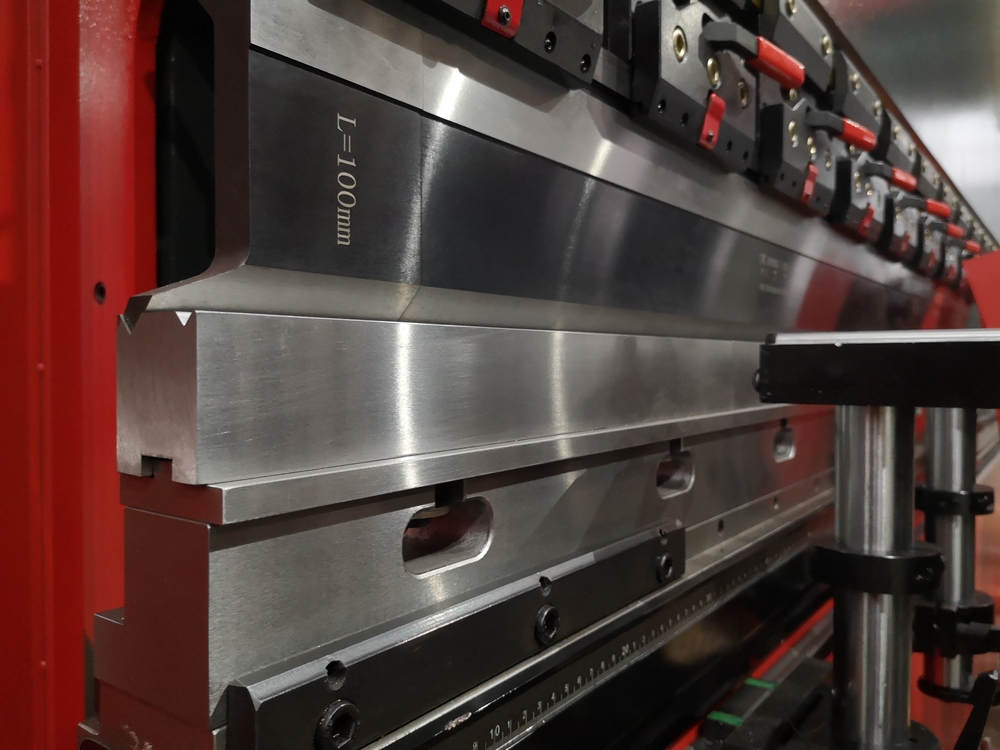

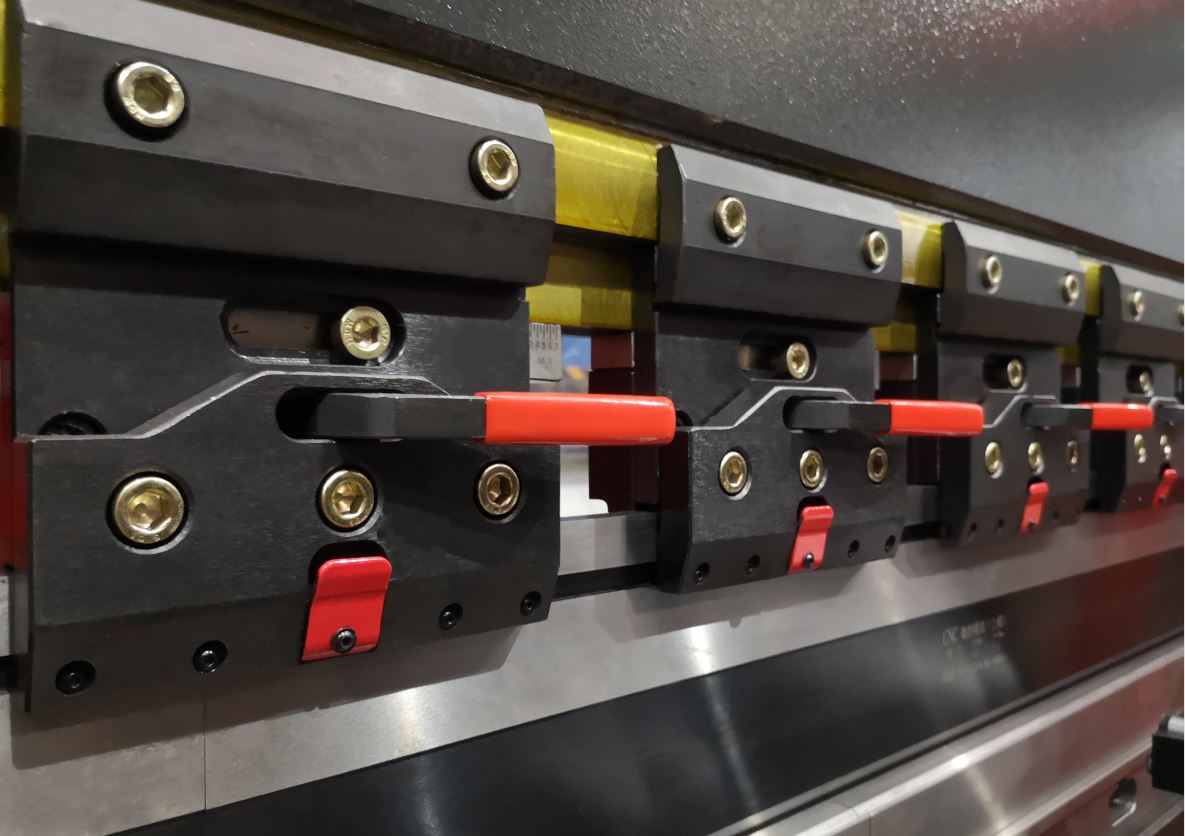

4. کلیپ سریع
تغییر سریع ابزار به لطف تنظیم عمودی، برای کاهش زمان راه اندازی شما

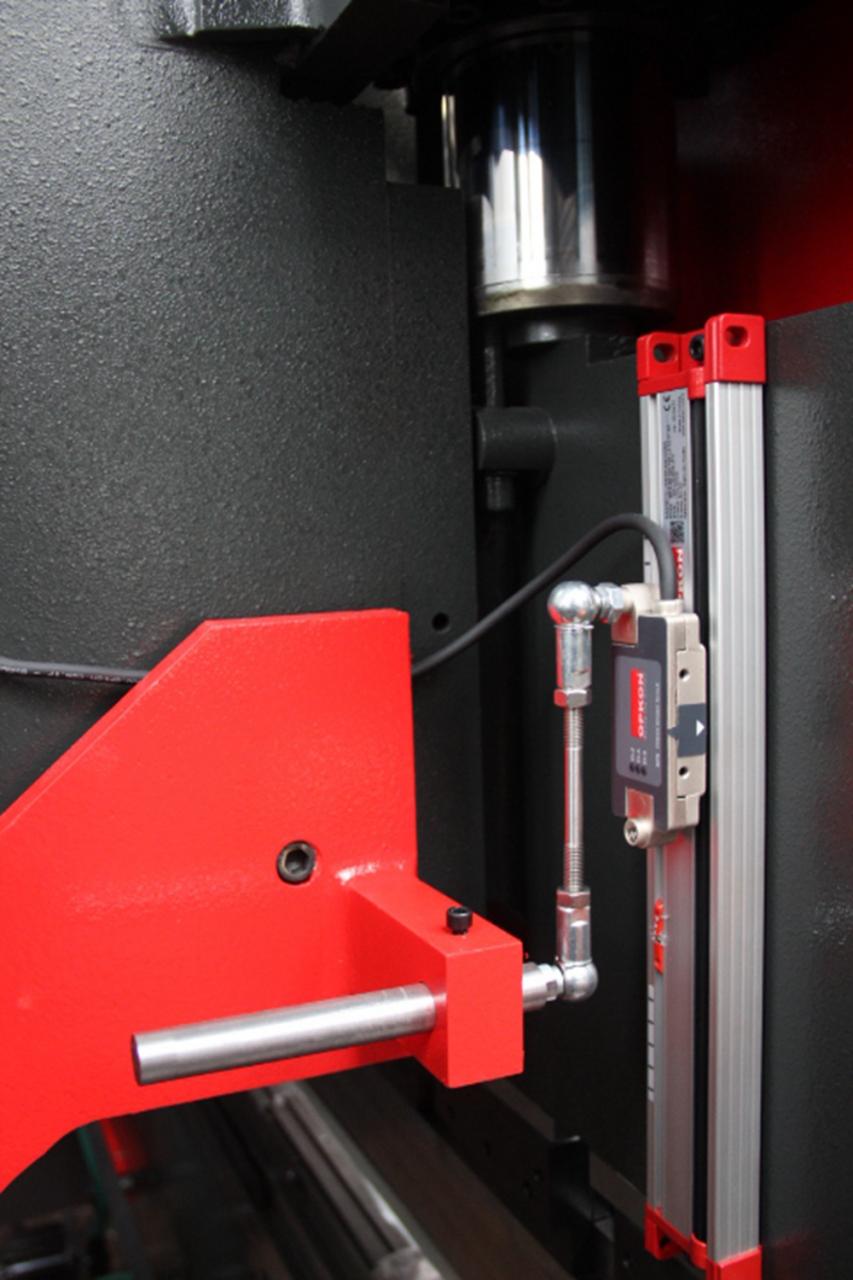

5. خط کش گریتینگ موقعیت دقیق را می دهد
Optic linear guide system is fixed to the machine bed by separated arm. By this solution, all yaw values are able to record to adjust your bindings sensitivities & repeatability.

6. قالب CNC (گولین)
قالب متحدالمرکز CNC، چند کاره، آسان برای تغییر طرف

7. سیستم تاج گذاری خودکار
جبران برابر، زاویه خمش کامل کنترل توسط سیستم کنترل CNC DA52s

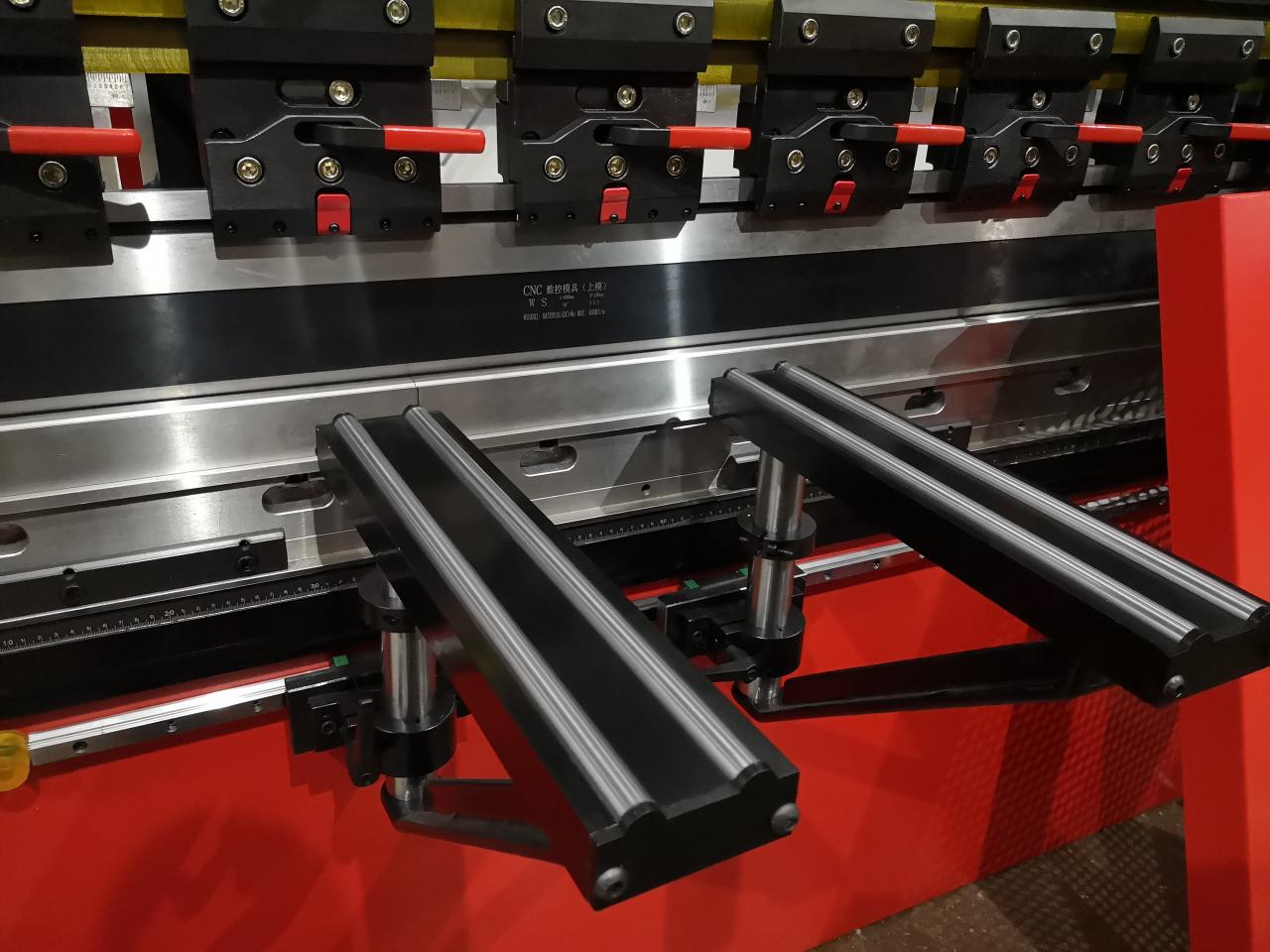

8. بازوی پشتیبانی
براکت های پشتیبانی ارگونومیک و روشنایی ناحیه کار LED به حداکثر رساندن سهولت کار شما کمک می کند.

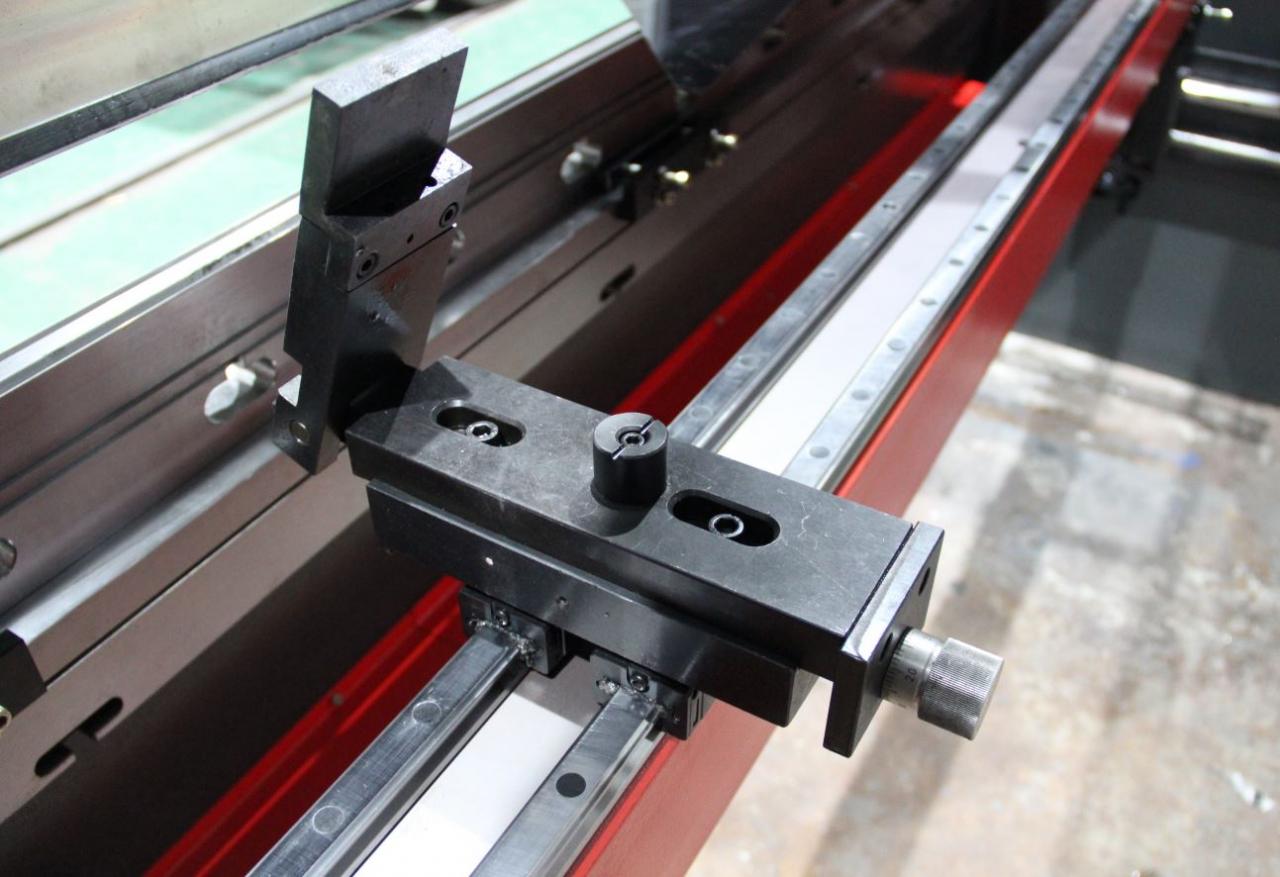

9. راهنماهای خطی دوگانه و پرتو پشتیبانی یکپارچه
برای بهبود دقت حرکت انگشت

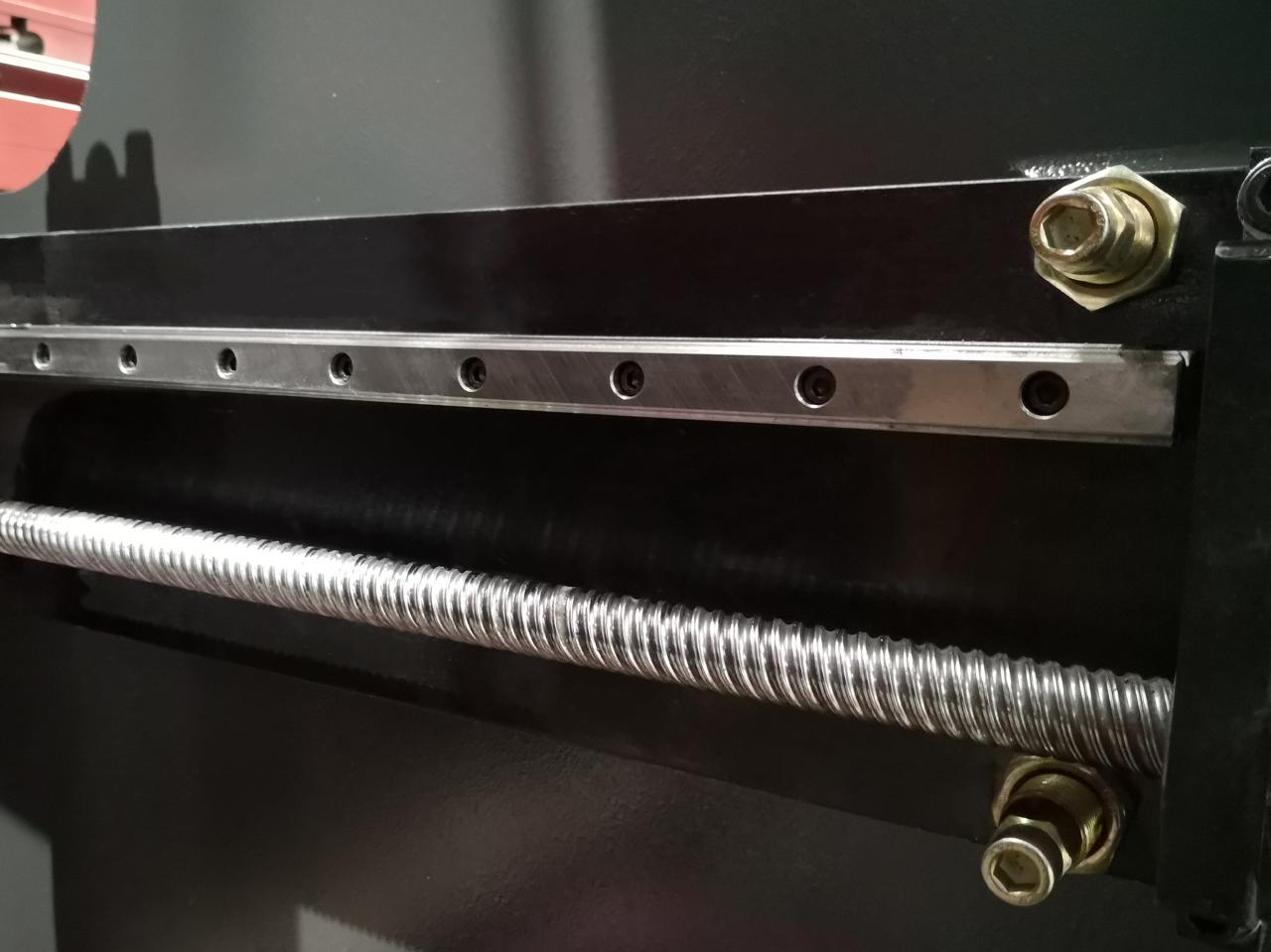

10. بال اسکرو و راهنمای خطی
گیج های پشتی پویا و محور سرعت بالا به لطف بال اسکرو و راهنمای خطی برای بهبود دقت حرکت گیج عقب

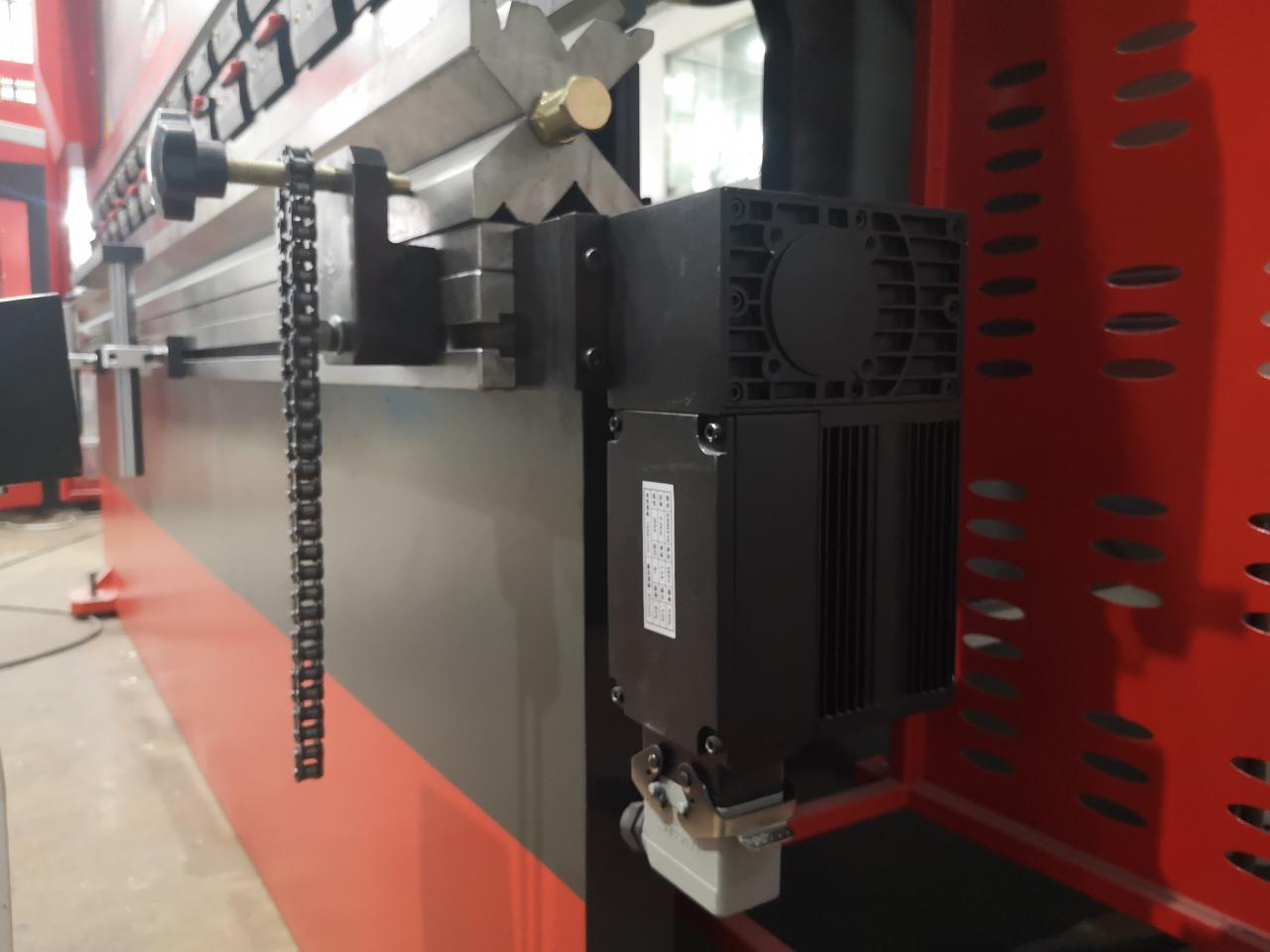

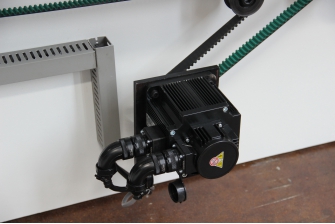

11. سرو موتور
سروو درایو X و Y موقعیت یابی را برای افزایش سرعت و دقت انجام می دهد.

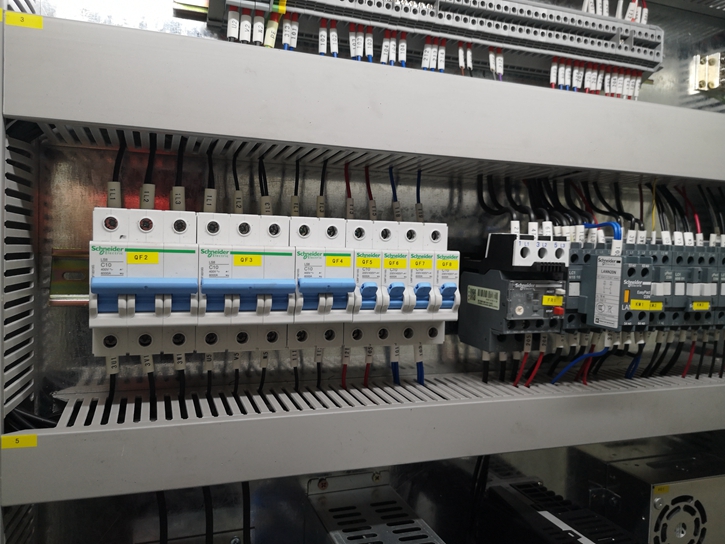

12. اجزای اصلی الکتریکی
انتخاب برندهای بین المللی، عملکرد پایدار و طولانی مدت.

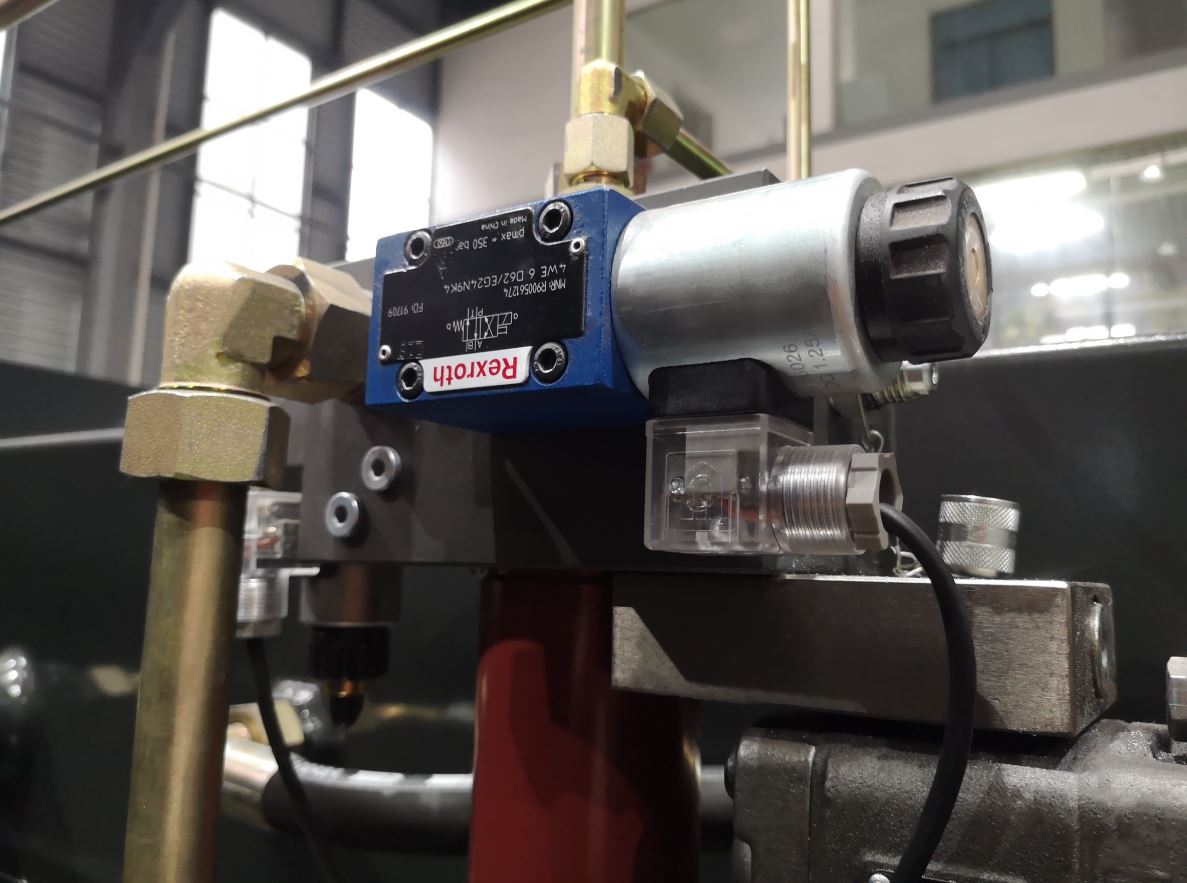

13. شیر هیدرولیک
انتخاب برندهای بین المللی، عملکرد پایدار و طولانی مدت.

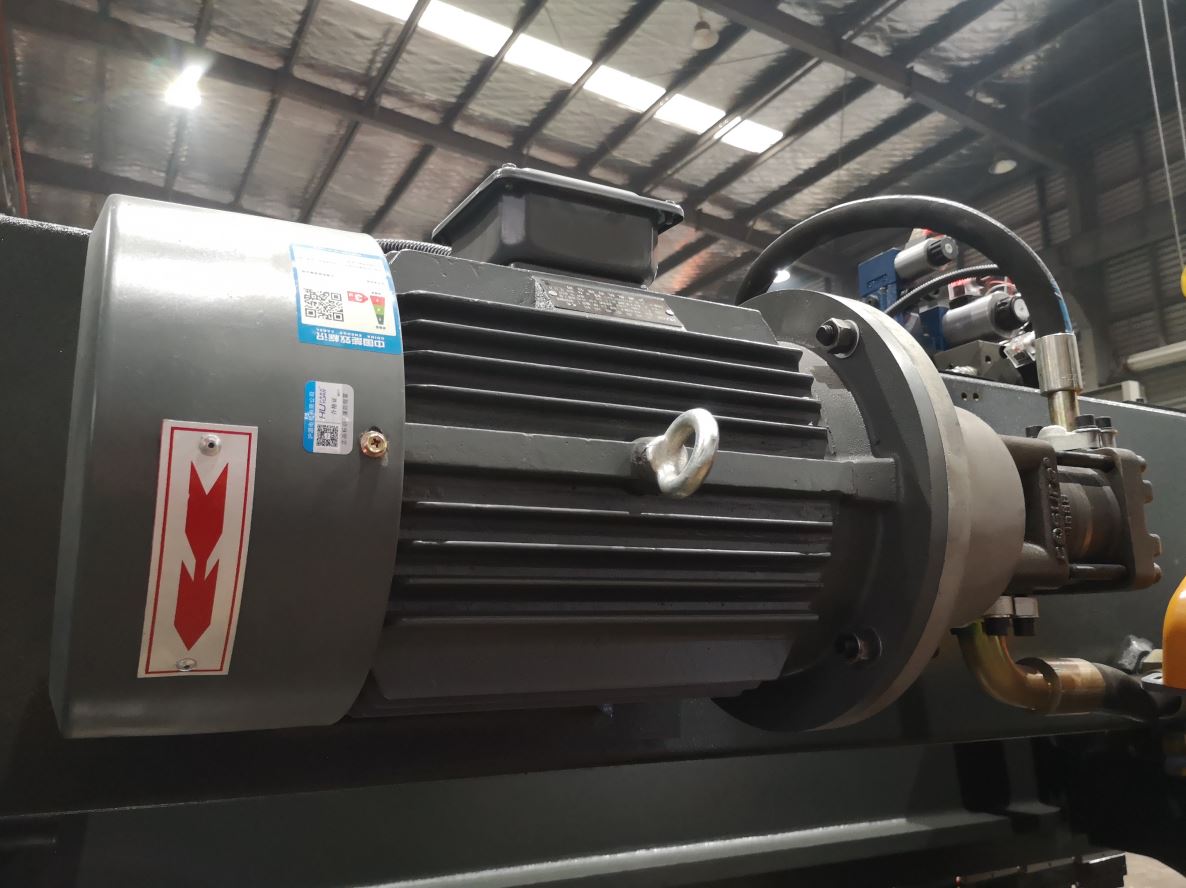

14. موتور اصلی (زیمنس از آلمان) پمپ روغن (سانی از آمریکا)
انتخاب برندهای بین المللی، عملکرد پایدار و طولانی مدت.

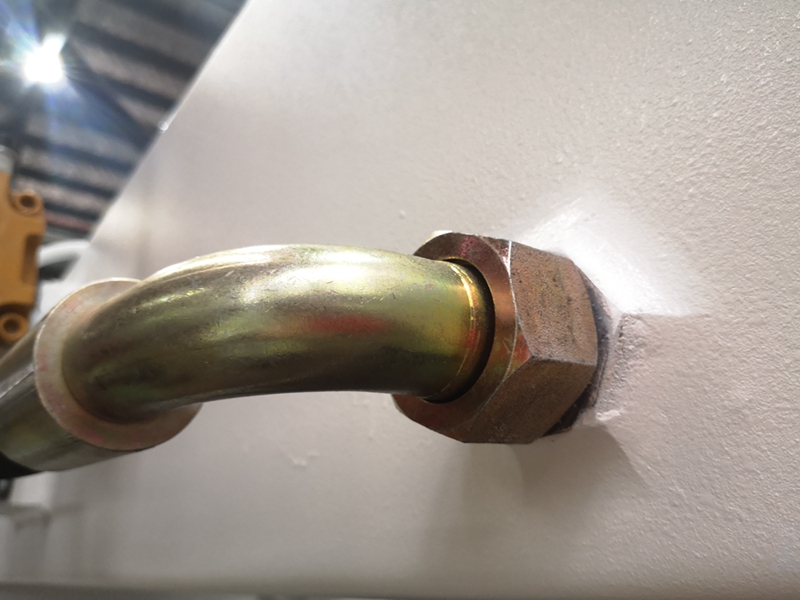

15. اتصال لوله (EMB از آلمان)
برای جلوگیری از نشت روغن، تعمیر آسان است

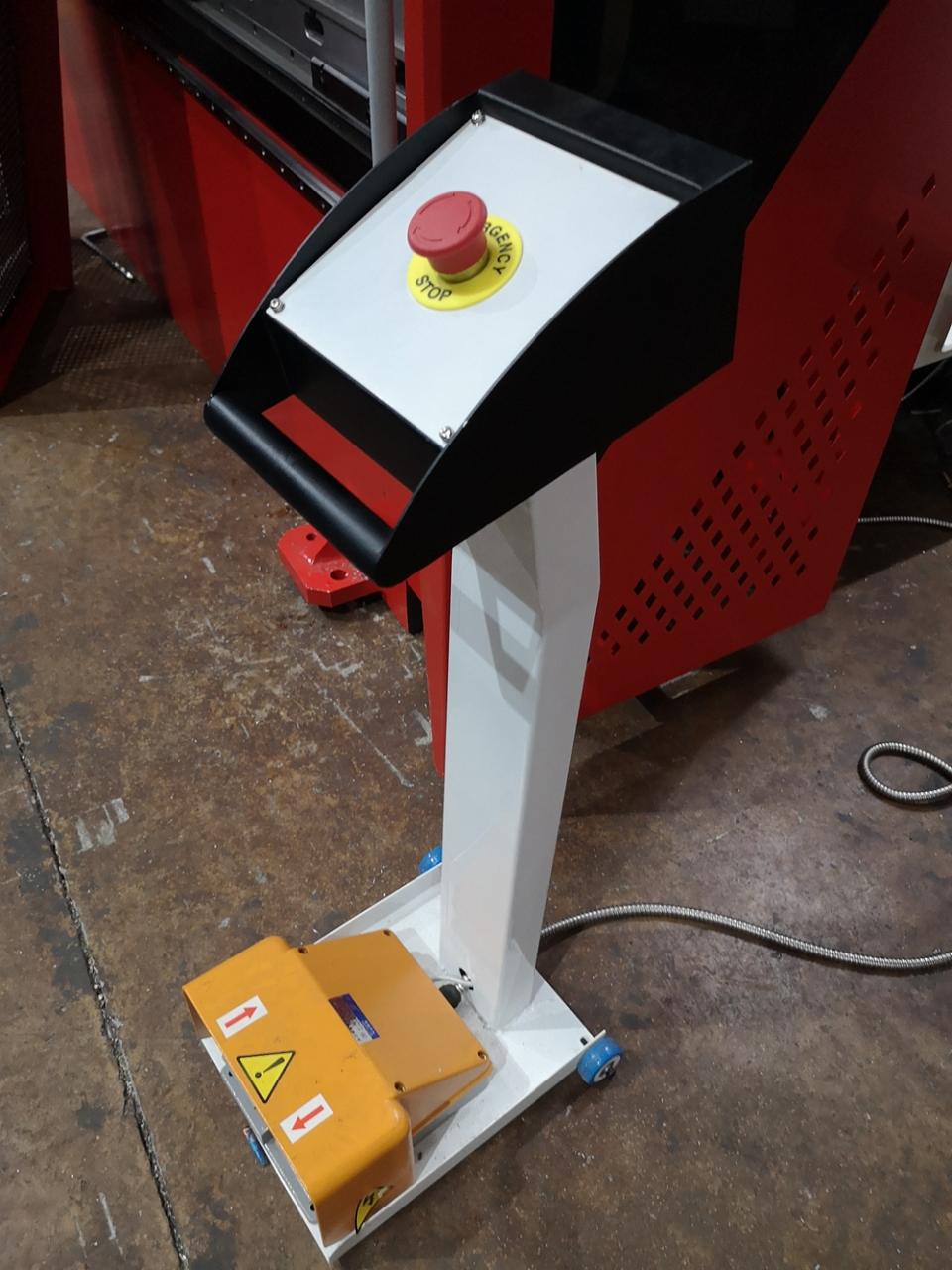

16. قطعات برقی سوئیچ پا (Schneider از فرانسه)

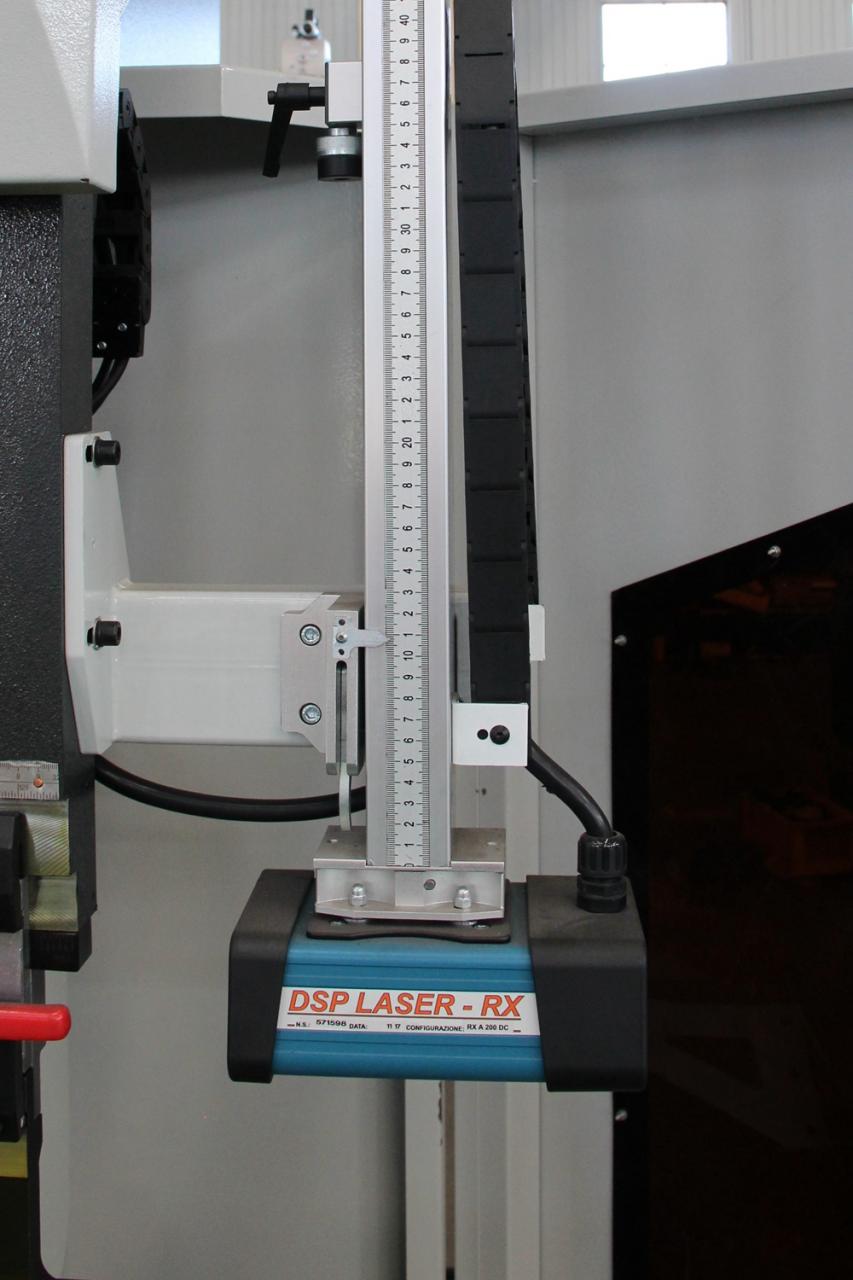

17. DSP Laser Safe (اختیاری)
هنگامی که مانع توسط لیزر شناسایی شود، تیغه متوقف می شود.

پارامترهای فنی

مدل	فاصله قطب ها (میلی متر)	عمق گلو (میلی متر)	ضربه لغزنده (میلی متر)	حداکثر ارتفاع (میلی متر)	توان (کیلووات)	وزن (کیلوگرم)	ضخامت (میلی متر)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

جزئیات

• Slider Stroke (mm): 120 mm
• سطح اتوماتیک: کاملا اتوماتیک
• عمق گلو (mm): 320 میلی متر
• نوع دستگاه: همگام
• طول میز کار (میلی متر): 3200 میلی متر
• عرض میز کار (میلی متر): 150 میلی متر
• ابعاد: 3200x1600x2600mm
• وضعیت: نو
• مواد / فلز پردازش شده: برنج / مس، فولاد ضد زنگ، آلیاژ، فولاد کربن، آلومینیوم
• اتوماسیون: اتوماتیک
• خدمات اضافی: End Forming
• سال: 2020
• وزن (کیلوگرم): 7000
• قدرت موتور (کیلووات): 7.5 کیلووات
• نکات کلیدی فروش: چند منظوره
• گارانتی: 2 سال
• Applicable Industries: Building Material Shops, Machinery Repair Shops, Manufacturing Plant, Food & Beverage Factory, Printing Shops, Construction works , Energy & Mining, Food & Beverage Shops
• مکان نمایشگاه: ندارد
• نوع بازاریابی: محصول جدید 2020
• گزارش تست ماشین آلات: ارائه شده است
• بازرسی خروجی ویدئو: ارائه شده است
• گارانتی قطعات اصلی: 1 سال
• اجزای اصلی: بلبرینگ، موتور، مخزن تحت فشار، موتور، سایر موارد
• مدل: WE67K Series-125T/3200
• مواد اولیه: ورق / ورق نورد

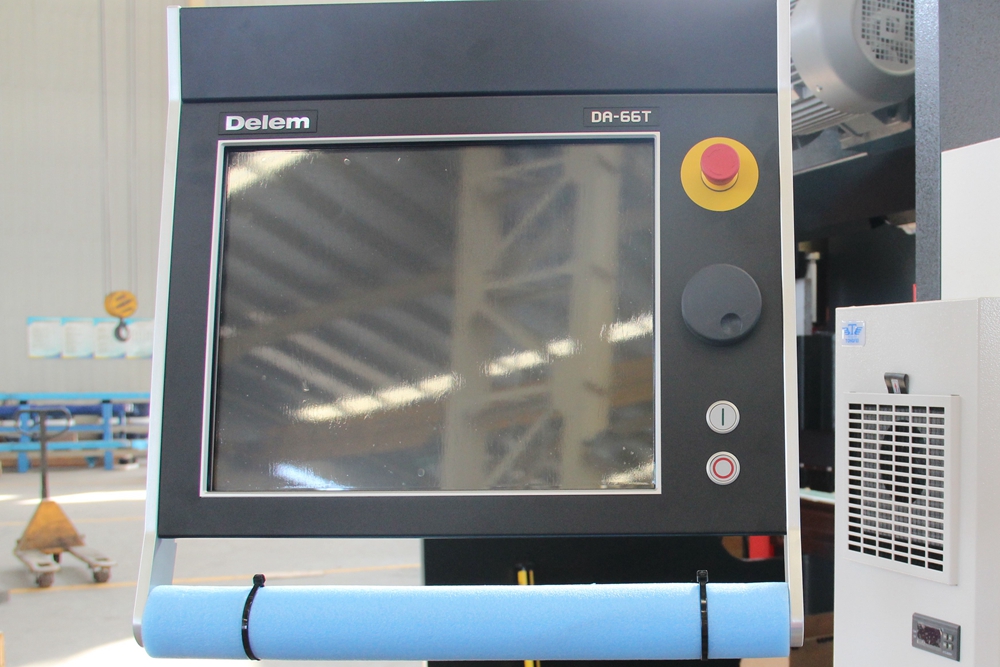

• سیستم کنترل: Delem DA66T
• Control Axes: Y1 Y2 X W-axis Crowning
• قطعات الکتریکی: اشنایدر از فرانسه
• موتور اصلی: زیمنس آلمان
• زمان سرب: 15 روز
• کاربرد: خم کردن ورق فلزی
• گواهینامه: CE ISO
