پرس ترمز الکترو هیدرولیک

پرس برک RAYMAX دارای یک سیستم تاج CNC برای بهبود کیفیت، یک سیستم گیج عقب رانده سروو برای
افزایش سرعت و واحد کنترل گرافیکی با قابلیت سه بعدی برای شبیه سازی توالی خمش و نقاط برخورد. همچنین سرعت کار، ضربه، نور روز و ظرفیت پرس ماشین های سری GENIUS را افزایش داده است. آینده - در نتیجه افزایش هزینه های انرژی و درایوهای با سرعت کنترل شده کارآمد و مقرون به صرفه که در بازار ارائه می شوند، راه حل های سرعت متغیر در حال پیشرفت هستند.

ترمز پرس Cnc با دستگاه خم کن سنکرون الکتروهیدرولیک گارد فوتوالکتریک

مشخصات محصول

تایپ کنید63T/250080T/3200100T/3200160T/3200200T/3200250T/3200300T/3200
نیروی اسمی (KN)63080010001600200025003000
طول خمش (میلی متر)2500320032003200320027003200
فاصله عمودی (میلی متر)1900270027002700270027002700
عمق گلو (میلی متر)350350400400400400400
سفر لغزنده (میلی متر)170170200200200200200
حداکثر باز شدن (میلی متر)380380420420420420420
برق اصلی (کیلووات)5.57.57.511151522
سیلندرهای کلاغ2333333
محورهای کنترل3+13+13+13+13+13+13+1
X Axis Travel (mm)500500500500500500500
سرعت محور X (mm/s)200200200200200200200
ابعاد کلی
(LxWxH) (mm)		3100x1450x20503500x1550x21003500x1580x24003500x1650
x2500		3500x1680
x2550		3500x1700
x2600		3500x1800
x2730
وزن (تن)5.87.88.51114.215.616.8

ترمز پرس Cnc با دستگاه خم کن سنکرون الکتروهیدرولیک گارد فوتوالکتریک

پیکربندی محصول

سیستم کنترل DA-53T

* ناوبری لمسی "کلید داغ".

*10.1 اینچ TFT رنگی با وضوح بالا

*حداکثر 4 محور (Y1، Y2 + 2 محور کمکی)

*کنترل تاج گذاری

* کتابخانه ابزار / مواد / محصول

*کنترل اینورتر سروو و فرکانس

*الگوریتم های پیشرفته کنترل محور Y برای دریچه های حلقه بسته و همچنین دریچه های حلقه باز.

*TandemLink (گزینه)

* رابط حافظه USB

*نرم افزار آفلاین Profile-T

گیره های سریع

* قالب های استاندارد دو ولتی پایین با اندازه های مختلف و شکاف های شکل های مختلف برای انتخاب، مناسب برای تعویض قالب ها، قابلیت خم کردن صفحات معمولی، با میز کار قالب CNC دو ولتی با نسبت کارایی بالا، مناسب برای نصب قالب های قطعه بندی شده.

پیچ توپ HIWIN و ریل راهنمای خطی تایوان

* مجهز به پیچ توپ HIWIN تایوان و ریل راهنمای خطی، بک گاج ساختار پوسته نصب افقی با پایداری بالا، ریل راهنما دو پوسته، دقت بالا، درایو محور X، سیستم CNC اتوماتیک را اتخاذ می کند.
ترمز پرس Cnc با دستگاه خم کن سنکرون الکتروهیدرولیک گارد فوتوالکتریک

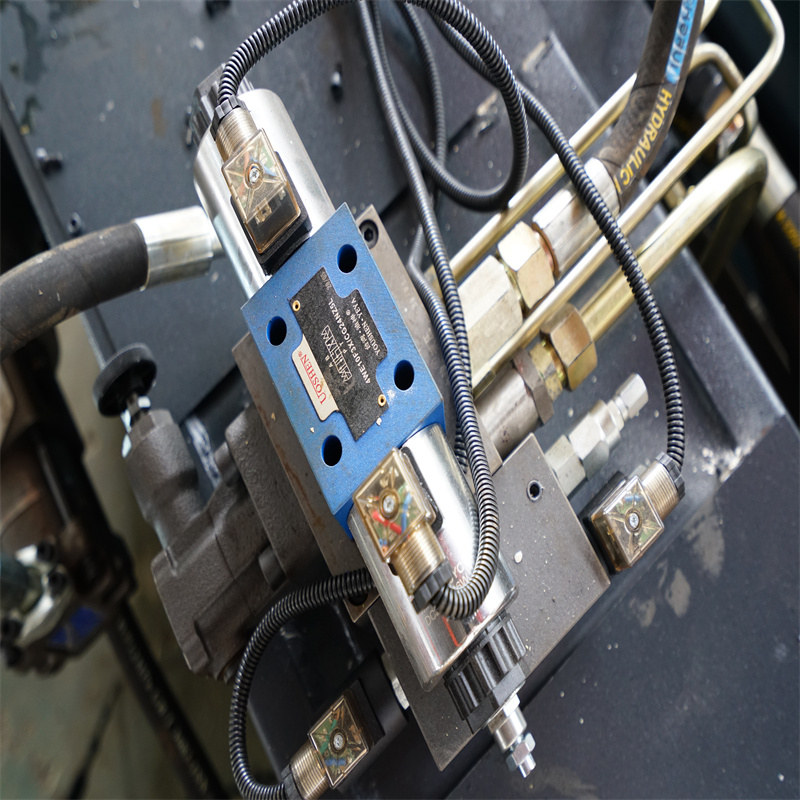

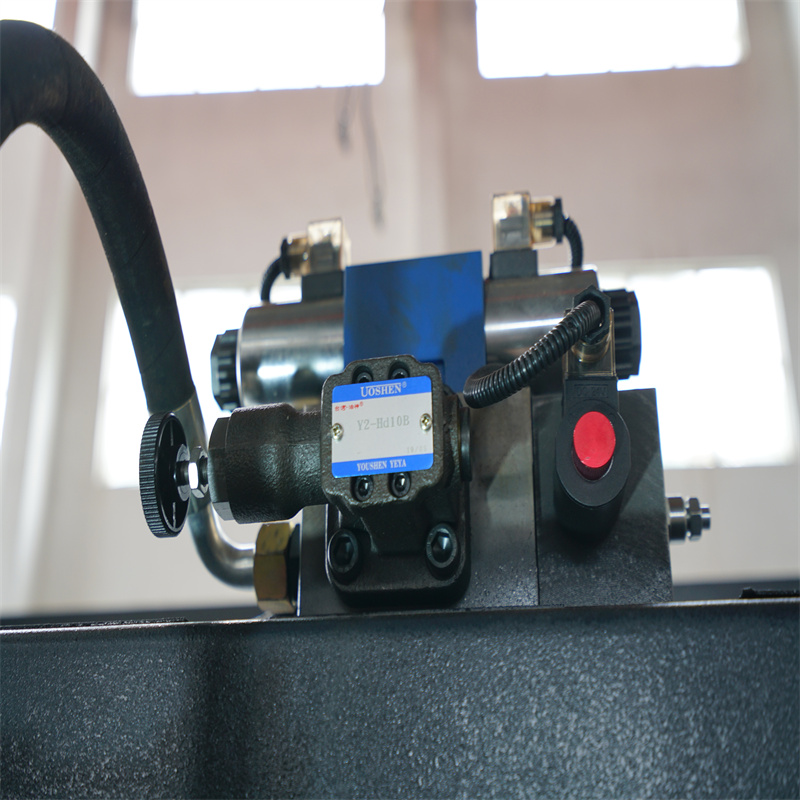

مجموعه ارزش هیدرولیک معروف جهانی

بهترین کیفیت سوپاپ سیلندر BOSCH REXROTH آلمان را برای اطمینان از عملکرد بالا و قابلیت اطمینان بالا، بدون نشتی و خطا استفاده کنید.

Crowing مکانیکی محور V-

کلاغ مکانیکی محور V، بهبود دقت زاویه خمش و خطی بودن

موتور زیمنس

طول عمر دستگاه را تضمین می کند و باعث کاهش نویز هنگام کار می شود

سوئیچ پا

* متحرک است و می تواند عملیات را در هر زمان که بخواهید با دکمه اضطراری متوقف کند. افزایش طول عمر و حساسیت اختیاری. قابل اعتمادتر است.

انگشت عقب سنج دستی

*2 تا 5 انگشت عقب سنج (استاندارد 3)

پمپ 0il

*مارک معروف آمریکایی پمپ هیدرولیک. عملکرد خوبی دارد و قدرت زیادی برای کل سیستم فراهم می کند. استفاده از پمپ Sunny طول عمر پمپ و صدای کار کمتر را تضمین می کند.

42CrMo Toolings

* قالب ها توسط فولاد 42CrMo ساخته شده اند، سختی پس از عملیات حرارتی تا 42 درجه، تضمین عمر مفید قالب

اسپانیا خط کش توری FAGOR

* سیگنال موقعیت لغزنده توسط خط کش گریتینگ اسپانیایی FAGOR به کنترلر بازخورد داده می شود، سپس کنترلر CNC با تغییر اندازه باز شدن سوپاپ همزمان، مقدار مخزن سوخت را تنظیم می کند، بدین وسیله لغزنده (Y1,Y2) را که روی همان فرکانس کار می کند کنترل می کند و موازی را حفظ می کند. وضعیت میز کار

کابینه قدرتمند

*الکتریکی اشنایدر فرانسوی برای اطمینان از پایداری ماشین و درایو سروو Estun برای کنترل دقت محورهای X و Y.

*در باز

*خاموش

جزئیات

  • Slider Stroke (mm): 120 mm
  • سطح اتوماتیک: کاملا اتوماتیک
  • عمق گلو (mm): 320 میلی متر
  • نوع دستگاه: همگام
  • طول میز کار (mm): 3200
  • عرض میز کار (میلی متر): 3200 میلی متر
  • ابعاد: 3500x1700x2200mm
  • وضعیت: نو
  • محل مبدا: چین
  • مواد / فلز پردازش شده: برنج / مس، فولاد ضد زنگ، آلیاژ، فولاد کربن، آلومینیوم
  • اتوماسیون: اتوماتیک
  • خدمات اضافی: برش به طول
  • سال: 2021
  • وزن (کیلوگرم): 2800
  • قدرت موتور (کیلووات): 13.5 کیلووات
  • نکات کلیدی فروش: اتوماتیک
  • گارانتی: 2 سال
  • صنایع قابل اجرا: هتل ها، مغازه های پوشاک، مغازه های مصالح ساختمانی، تعمیرگاه های ماشین آلات، کارخانه تولیدی، کارخانه مواد غذایی و آشامیدنی، مزارع، رستوران، استفاده خانگی، خرده فروشی، فروشگاه مواد غذایی، چاپخانه ها، کارهای ساختمانی، انرژی و معدن، فروشگاه های مواد غذایی و آشامیدنی , سایر, شرکت تبلیغاتی
  • مکان نمایشگاه: ندارد
  • نوع بازاریابی: محصول جدید 2021
  • گزارش تست ماشین آلات: ارائه شده است
  • بازرسی خروجی ویدئو: ارائه شده است
  • گارانتی قطعات اصلی: 2 سال
  • اجزای اصلی: بلبرینگ، موتور، پمپ، PLC، موتور
  • سیستم کنترل CNC: DA53T
  • عملکرد: خم شدن ورق فلز
  • قدرت: 13 کیلووات
  • نام محصول: پرس بریک
