پرس ترمز ماشین خم کن هیدرولیک Cnc 4 محور 160t-4000

توضیحات محصولات

Press Brake یک دستگاه خم کن CNC جدید است که توسط RAYMAX در سال 2020 راه اندازی شد و برای سازندگانی با دقت بالا و الزامات عملکرد هزینه مناسب است. ماشین خم کن CNC 4 محوره محبوب ترین مدل ما از نظر حجم و یک اسب کاری واقعی است که از قطعات با کیفیت بالا ساخته شده و قابلیت اطمینان جدی را ارائه می دهد. فناوری همگام سازی Y1 و Y2 سرعت نزدیک شدن، خم شدن و بازگشت بالا را تضمین می کند. قابلیت طول خمش و محدوده فشار آن را می توان برای برآوردن نیازهای مختلف تولید سفارشی کرد.

عملکرد پایدار و بادوام بدنه دستگاه

1، قاب دستگاه جوش یکپارچه.

2، قاب دستگاه که توسط مرکز ماشینکاری سه بعدی CNC در یک فرآیند تشکیل شده است، که موازی و عمودی هر سطح نصب را تضمین می کند.

3، لمینیت استرس داخلی با شات بلاست برای حذف زنگ زدگی و درمان ضد زنگ.

4، شات انفجار برای از بین بردن زنگ زدگی و درمان ضد زنگ.

طراحی علمی

1، حرکت همزمان محورهای Y1 و Y2 که هر کدام توسط سیلندر مستقل کنترل می شوند.

2، امکان اضافه کردن گزینه ها و ارتقاء در پیکربندی، در مرحله بعد.

دوستدار محیط زیست

صدای کم در هنگام انتظار و سرعت پایین (کمتر از 25 دسی بل)، فشار دادن و برگشت، زیرا فشار در سیستم هیدرولیک کنترل حلقه بسته موتور اصلی سروو است. مصرف انرژی کمتر از دستگاه معمولی با استفاده از موتور سروو 60 درصد.

پارامترهای فنی

برای مدل های بیشتر ماشین لطفا با ما تماس بگیرید، ما در اسرع وقت به شما پاسخ خواهیم داد!
مدل	فاصله قطب ها (میلی متر)	عمق گلو (میلی متر)	ضربه لغزنده (میلی متر)	حداکثر ارتفاع (میلی متر)	قدرت (کیلووات)	وزن (کیلوگرم)	ضخامت (میلی متر)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

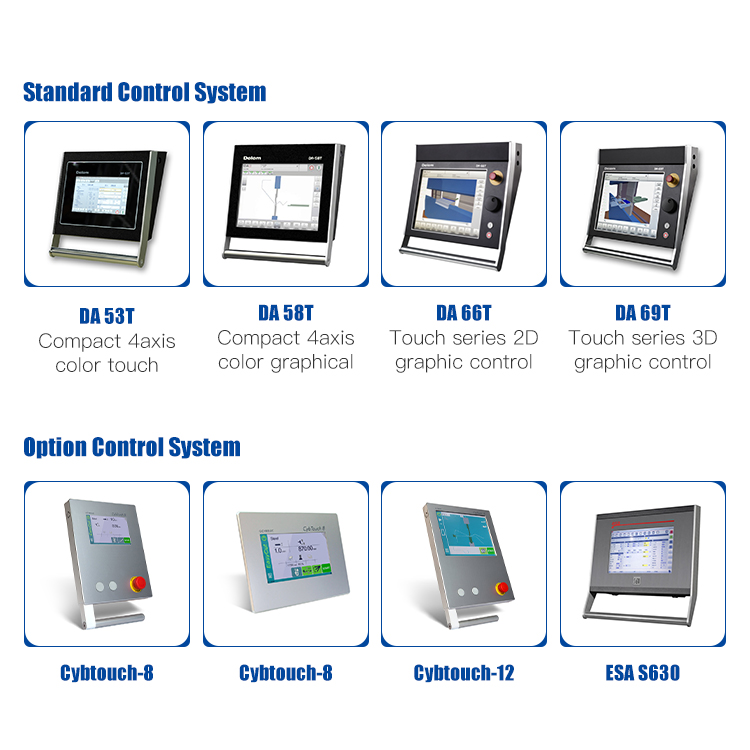

سیستم کنترل

دستگاه خم کن CNC آمودا را می توان به سیستم های کنترلی مختلفی مجهز کرد. سیستم بک گاج با راندمان بالا راه حل های اتوماسیون مختلفی را به مشتریان خود ارائه می دهد.

نمایشگر ماشین

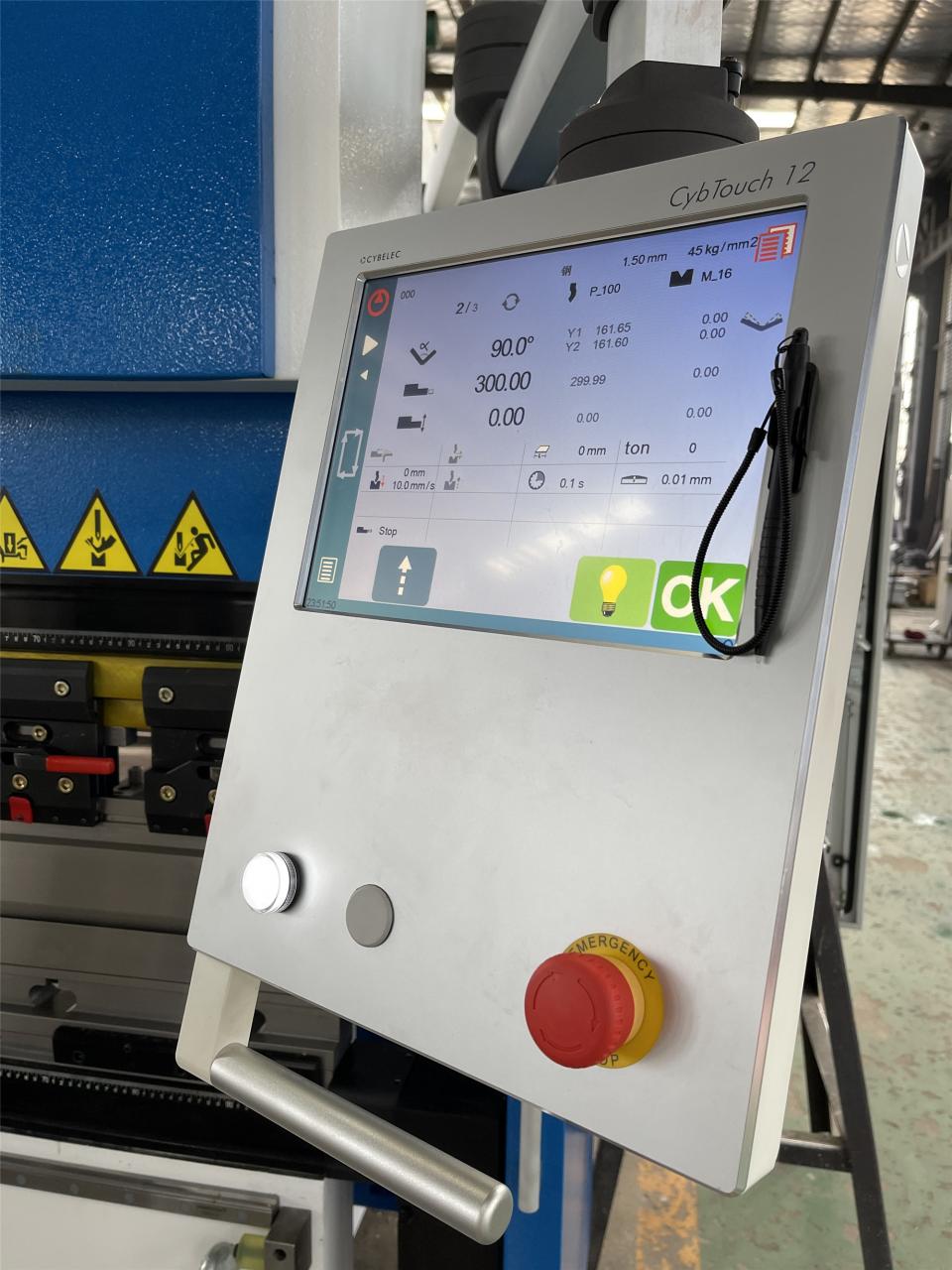

سیستم کنترل کننده Cybtouch-12

1. 4 محور را کنترل می کند.

2. توالی خم خودکار (گزینه).

3. محاسبه کمک هزینه خم.

4. فشار - محاسبه تاج گذاری.

5. ابزار مدولار برای هر قسمت یا خم.

6. اصلاح زاویه و گیج عقب.

7. نگهداری از راه دور از طریق اتصال بی سیم با رایانه شخصی یا نوت بوک.

8. پورت USB برای کارت حافظه برای انتقال/پشتیبان گیری اطلاعات.

میز کار با کارایی بالا

1، شما می توانید از کل طول خمشی استفاده کنید زیرا خطوط تداخلی وجود ندارد.

2، قالب سفارشی CNC

3، گیره سریع: تغییرات سریع ابزار به لطف تنظیم عمودی، برای کاهش زمان تنظیم شما.

4، بازوهای پشتیبانی: براکت های پشتیبانی ارگونومیک و روشنایی ناحیه کار LED به حداکثر رساندن سهولت کار شما کمک می کند.

5. شیر هیدرولیک (Rexroth از آلمان)

6، خط کش گریتینگ GIVI (از ایتالیا): حرکت سکته مغزی موقعیت یابی دقیق

7، سیستم تاج گذاری خودکار: برای دادن زاویه خمش دقیق تر

8، ایمن لیزری گیج پشتی کارآمد و قدرتمند

1، گیج عقب درایو موتور سروو: سیستم گیج برگشتی سروو برای افزایش سرعت و صرفه جویی در انرژی.

2، بال اسکرو و راهنمای خطی گیج های پشتی پویا و محور سرعت بالا به لطف بال اسکرو و راهنمای خطی.

3، راهنماهای خطی دوگانه و پرتو پشتیبانی یکپارچه برای بهبود دقت حرکت انگشت.



تایید برندهای بین المللی

پیکربندی اصلی

موتور اصلی	زیمنس، آلمان
برق	اشنایدر، فرانسه
شیر هیدرولیک	رکسروث، آلمان
پمپ روغن	سانی، ایالات متحده آمریکا
حلقه مهر و موم	EMB، آلمان
کنترل کننده	DELEM DA66T
سوئیچ پا	Sanyuan هنگ کنگ
سیلندر	جینینگ تایفنگ، شاندونگ
بال اسکرو و راهنمای خطی	HIWIN، تایوان
درایور سروو	دلتا، تایوان
خط کش رنده	GIVI، ایتالیا

ایمنی و قابلیت اطمینان

تمامی قطعات مطابق با استانداردهای اروپایی، عمدتاً از آلمان، ایالات متحده آمریکا، هلند، ایتالیا و سوئیس تایید شده اند. تمامی قطعات سازه به روش اجزای محدود محاسبه شده و تنها از فولاد مرغوب S275 و S355 JR یعنی J2 (N) استفاده شده است.

حفاظت از میز کار

حفاظت لیزر: تیغه با تشخیص مانع توسط لیزر متوقف می شود.

پشت مکانیکی

محافظ پرده نور یا حفاظ نقطه ای یا حصار ایمنی، برای هشدار دادن به افراد در مناطق خطرناک کار.

کناره های میز کار

حصار ایمنی برای جلوگیری از ورود بی احتیاطی افراد.

جزئیات

• Slider Stroke (mm): 160 mm
• سطح اتوماتیک: کاملا اتوماتیک
• عمق گلو (mm): 320 میلی متر
• نوع دستگاه: همگام
• طول میز کار (mm): 4000
• عرض میز کار (میلی متر): 140 میلی متر
• ابعاد: 4000x1700x2800mm
• وضعیت: نو
• محل مبدا: آنهویی، چین
• مواد / فلز پردازش شده: برنج / مس، فولاد ضد زنگ، آلیاژ، فولاد کربن، آلومینیوم
• اتوماسیون: اتوماتیک
• خدمات اضافی: ماشینکاری
• سال: 2022
• وزن (کیلوگرم): 11000
• قدرت موتور (کیلووات): 11 کیلووات
• نکات کلیدی فروش: قیمت رقابتی
• گارانتی: 2 سال
• صنایع قابل اجرا: هتل ها، مغازه های پوشاک، مغازه های مصالح ساختمانی، تعمیرگاه های ماشین آلات، کارخانه تولیدی، کارخانه مواد غذایی و آشامیدنی، مزارع، رستوران، استفاده خانگی، خرده فروشی، فروشگاه مواد غذایی، چاپخانه ها، کارهای ساختمانی، انرژی و معدن، فروشگاه های مواد غذایی و آشامیدنی ، شرکت تبلیغاتی
• مکان نمایشگاه: کانادا، روسیه
• نوع بازاریابی: محصول جدید 2022
• گزارش تست ماشین آلات: ارائه شده است
• بازرسی خروجی ویدئو: ارائه شده است
• گارانتی قطعات اصلی: 2 سال
• اجزای اصلی: بلبرینگ، موتور، پمپ، دنده، PLC، مخزن تحت فشار، موتور
• سیستم کنترل: DELEM CT8
• مدل: 160T-4000
• قطعات الکتریکی: اشنایدر از فرانسه
• رنگ: سفارشی
• کاربرد: خم کردن ورق فلزی
• محورهای کنترل: 4 1
• گواهینامه: CE ISO SONCAP
• موتور اصلی: زیمنس آلمان
• زمان سرب: 30 روز
• خدمات پس از فروش ارائه شده: قطعات یدکی رایگان، نصب در محل، راه اندازی و آموزش
