دستگاه برش فلزات هیدرولیک فولاد کاری برای پانچ برش برش برش

توضیحات محصول

کارگران فولاد ما کیفیت و بهره وری مطلوب را با قیمت مناسب برای شرکت شما به ارمغان می آورند. این دستگاه جهانی، به شما امکان می‌دهد پانچ، برش، بریدگی، برش و عملکردهای دیگر به پیکربندی ابزار شما بستگی داشته باشد. این دستگاه مجهز به دو ایستگاه مجزا است که قادر به کار مستقل هستند. قطعات مکانیکی ماشینکاری شده بسیار دقیق و قطعات اصلی هیدرولیک و الکتریکی انتخاب شده، عملکرد طولانی مدت بدون سرویس و عملکرد پایدار در هر شرایطی را تضمین می کند.

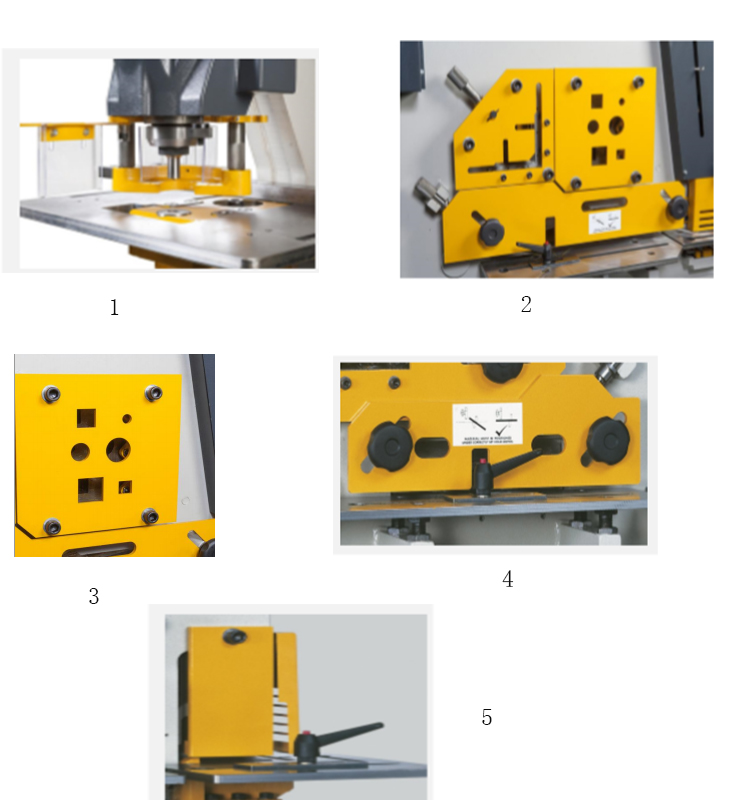

تصاویر تفصیلی

1. ایستگاه پانچ

ناحیه تخت پانچ بزرگ دارای یک بلوک جلویی قابل جابجایی است و به گونه ای طراحی شده است که طیف وسیعی از کاربردهای پانچ را ارائه دهد. یک میز پانچ با قوانین و راهنماها برای کارهای تکراری به عنوان تجهیزات استاندارد تعبیه شده است.

2. ایستگاه زاویه

این ایستگاه برش زاویه ای با ظرفیت بالا در 90 درجه و 45 درجه را فراهم می کند. زوایای بین 45 درجه و 90 درجه را می توان با برش در 90 درجه و سپس برش فلنج تا زاویه مورد نیاز در ایستگاه برش به دست آورد.

3. ایستگاه برش بخش

این دستگاه ها به صورت استاندارد دارای تیغه هایی برای برش میله های گرد و مربع هستند. با تجهیزات اضافی، دستگاه ها قادرند در این دیافراگم، کانال، تیرچه، مقطع T و بسیاری از پروفیل های خاص دیگر را برش دهند.

4. برش زدن

واحد برش با یک نگهدارنده قوی ساده تعبیه شده است که با هر ضخامت ماده در ظرفیت برش دستگاه قابل تنظیم است. میز تغذیه برشی با راهنماهای قابل تنظیم برای امکان تغذیه دقیق مواد تعبیه شده است. راهنما را می توان به گونه ای تنظیم کرد که امکان برش میتر تا 45 درجه برای fl در میله ها را فراهم کند یا زوایای fl را کوتاه کند.

5. ایستگاه بریدگی

ایستگاه بریدگی به صورت استاندارد با یک میز بریدگی مستطیلی با پایه های پشتی قابل تنظیم تعبیه شده است که امکان قرارگیری مکرر را فراهم می کند.

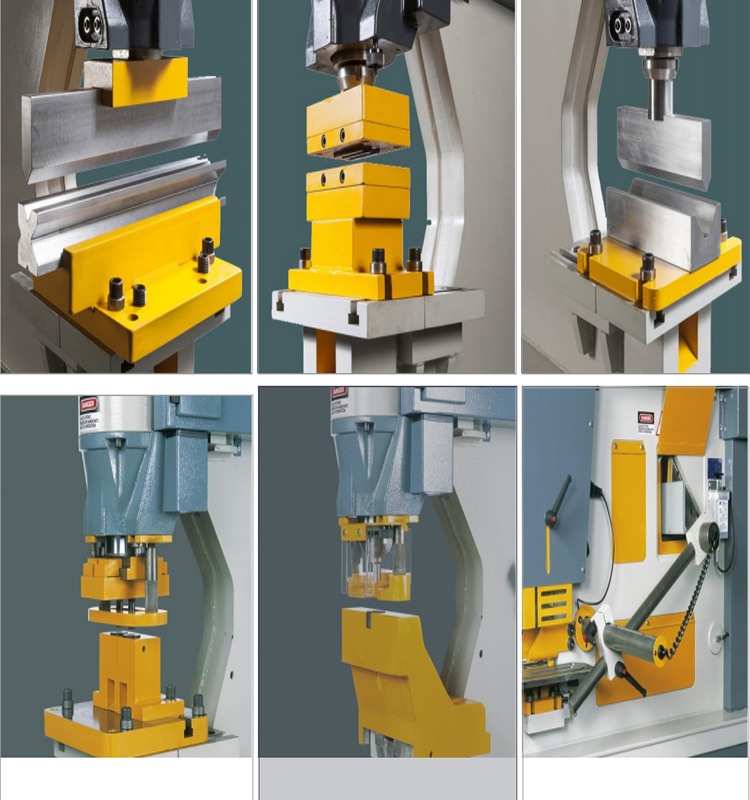

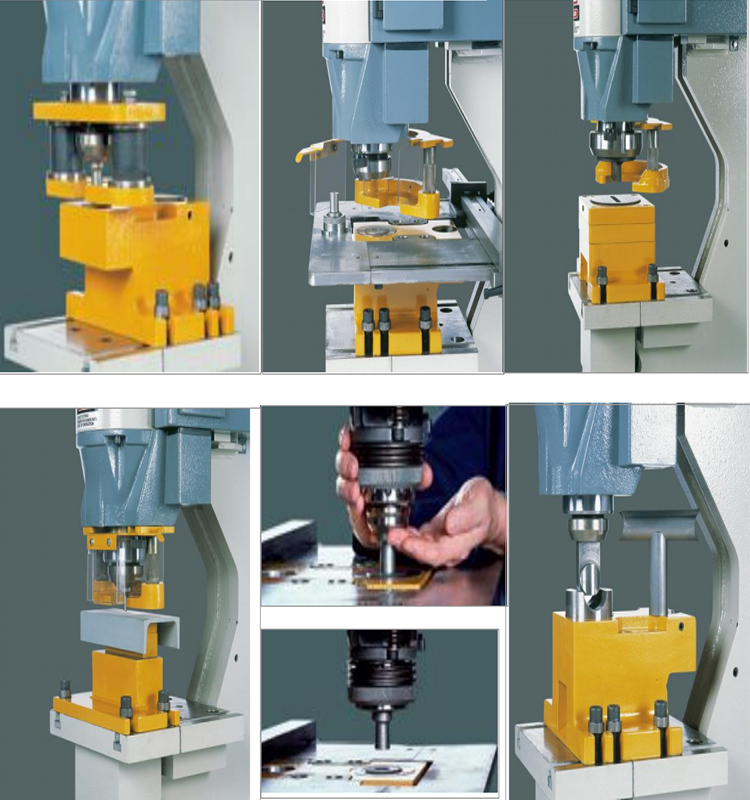

برنامه های کاربردی

برنامه‌های ایستگاه پانچ (تجهیزات اختیاری) حداقل مجموعه استریپر تغییر شکل، مجموعه استریپر تغییر شکل حداقل برای ایجاد حداقل تغییر شکل در حین سوراخ کردن سوراخ‌های گام نزدیک در fl at bar.

تغییر سریع ابزار

نگهدارنده پانچ تعویض سریع. فقط باید نگهدارنده پانچ را 90 درجه بچرخانید تا در موقعیت خود قفل شود. اتصال سوراخ بزرگ، اتصال سوراخ/شاخ بزرگ برای قطرهای 38 تا 110 میلی متر. همچنین برای قطرهای تا 160 یا 225 میلی متر نیز موجود است.

تقویت کننده وب کانال/پرتو

تقویت کننده وب ویژه طراحی شده برای پانچ کردن در شبکه کانال یا پرتو. تقویت کننده برای پروفایل های خاص در برنامه موجود است.

تغییر ابزار "فوق العاده سریع".

فنر و بلبرینگ ابزار را با چرخش دستی 90 درجه قفل/باز می‌کنند. نیازی به آچار یا آچار نیست.

واحد بریدگی لوله

برای اتصال 90 درجه با لوله. برای قطرهای خارجی تا 165 میلی متر موجود است.

واحد خمش ورق

واحد خمش ورق با بلوک چند ورقه ای (با دهانه های V 10، 20، 24 و 40 میلی متر، همه 85 درجه).

دستگاه پانچ لوور

واحد پانچ ویژه برای کاربردهای تهویه پانچ.

واحد خمش میله

برای خم کردن مواد تا حداکثر ضخامت 22 میلیمتر با بلوک تک سر، 76 میلی متر با V در 85 درجه

واحد دو سوراخه

واحد گام متغیر دو سوراخه. 2 سوراخ تا قطر 29 میلی متر ایجاد می کند.

تقویت کننده گردن قو

برای پانچ تار و فلنج تا قطر 32 میلی متر. حداکثر در 300 میلی متر کانال و 'من پرتو.

توقف طول قاعده‌دار را لمس و برش دهید

توقف طولی (اختیاری) تاچ و برش (یک متر) را می توان برای ایستگاه برش زاویه، برش مقطع و برش استفاده کرد. طول 2 یا 3 متر موجود است.

ویژگی های فنی

مدل	MULTY 70	MULTY 95	MULTY 125
ظرفیت نامی	70T	95T	125T
مشت زدن
حداکثر ظرفیت	26*20	27*25	35*25
قطر * ضخامت	57*9	57*12	67*16
مسافرت رفتن	55	80	80
عمق استاندارد گلو	305	355	355
گلو عمیق (اختیاری)	625	625	625
حداکثر پانچ استاندارد	57	57	57
حداکثر پانچ اختیاری	160	160	225
حداکثر اندازه پرتو	305	305	305
برش دادن
ضخامت صفحه	300*20	380*20	380*25
حداکثر عرض ورق	375*15	480*15	600*15
برش زاویه ای 45، حداکثر 45 دقیقه	100*15	120*15	120*15
کات 90	130*13	150*15	150*18
45' کات	70*10	80*10	80*10
برش بخش
میله گرد/فولاد مربع	45	50	55
کانال / H-Beam*	130*65	160*90	200*100
تی بیم*	90*12	100*12	120*12
ناچیز
ضخامت صفحه	12	13	13
عرض - مستطیل	45	52	60
مستطیلی عمیق	90	100	100
عمیق-V-شکل	60	70	80
پیرایش	100*10	100*13	100*13
شکاف گوشه*
بریدگی حداکثر ظرفیت	250*6	250*6	250*6
شکاف لوله*
حداکثر قطر لوله	83	108	108
خم شدن*
خمش فولادی تخت	250*13	250*20	250*22
خم شدن صفحه	500*3	500*3	700*3
مشت زدن در ایستگاه NOTCH
گلوی عمیق	125	125	125
حداکثر ظرفیت	38*8	38*10	38*12
داده های تکنیکی
قدرت موتور KW	7.5	7.5	7.5
وزن خالص دستگاه کیلوگرم	1620/1990	2430/2880	3100/3620
ابعاد دستگاه (L*W*H)cm	164*71*180	190*79*191	200*80*203

جزئیات

• شماره مدل: Multi 70
• CNC یا نه: CNC
• وضعیت: نو
• نیروی اسمی (kN): 700 kN
• منبع تغذیه: هیدرولیک
• ولتاژ: 380V/220V اختیاری
• ابعاد (L*W*H): 1640*710*1800
• قدرت موتور (کیلووات): 7.5
• وزن (T): 1.62199
• نکات کلیدی فروش: چند منظوره
• گارانتی: 1 سال
• مکان نمایشگاه: ندارد
• صنایع قابل اجرا: مغازه های مصالح ساختمانی، مزارع، چاپخانه ها، کارهای ساختمانی، انرژی و معدن، فروشگاه های مواد غذایی و آشامیدنی، شرکت تبلیغاتی
• نوع ماشین: آهن‌کار هیدرولیک
• خدمات پس از فروش ارائه شده: پشتیبانی آنلاین، پشتیبانی فنی ویدئویی، خدمات نگهداری و تعمیرات در محل
• خدمات پس از گارانتی: پشتیبانی فنی ویدئویی، پشتیبانی آنلاین، خدمات نگهداری و تعمیرات میدانی
• محل خدمات محلی: ندارد
• Slide Stroke (mm): 55/80
• گواهینامه: CE
• ظرفیت فشار: 70 تن
• عملکرد: سوراخ های پانچ، برش مقطع فولادی، شکاف، بریدگی زاویه، خم شدن
• مشت زدن در ایستگاه ناچ گلوی عمیق: 125
• حداکثر ظرفیت: 70 تن
• قطر*ضخامت: 57*9
• سفر: 55
• حداکثر پانچ استاندارد: 57
• حداکثر پانچ اختیاری: 160
• حداکثر اندازه پرتو: 305
• رنگ: زرد / گزینه
