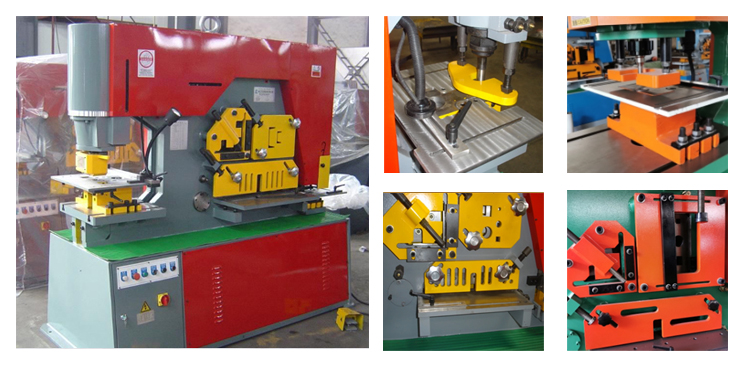

Q35y Hydraulic Ironworker دستگاه حفاری ترکیبی دستگاه پانچ و برش

درایو هیدرولیک، در حال حاضر جدیدترین محصولات دستگاه هم پانچ، ورق، فولاد مربع، فولاد گرد، فولاد زاویه، فولاد کانال، پرتو L برای دستگاه برش، پانچ و تغذیه با بلوک برشی است.

امکانات

1. دستگاه پانچ و برش هیدرولیک دو سیلندر

2. میز پانچ بزرگ با تکیه گاه چند منظوره

3. ایستگاه بریدگی عقب، اینچ با قدرت کم و سکته مغزی قابل تنظیم در ایستگاه پانچ

4. مشت زدن طیف کاملی از مشت و قالب های جهانی در دسترس هستند.

5. برشی برش میله گرد و مربع دارای سوراخ های متعدد برای اندازه های مختلف است.

6. Notching طراحی منحصر به فرد امکان برش زاویه و نوار مسطح را فراهم می کند. گارد ایمنی قفل الکتریکی و سه ایستگاه اندازه گیری برای موقعیت یابی دقیق.

کاربرد

دستگاه پانچ و برش هیدرولیک ترکیبی چند منظوره برای کارخانه های پردازش میله های فولادی، تونل ها، پل ها و سایر پروژه های بزرگراه ها و پروژه های راه آهن پرسرعت مناسب است. برای پردازش صفحات فولادی، آهن های زاویه دار، فولادهای کانالی، تیرهای I، فولادهای گرد و فولادهای مربعی مناسب است. این دستگاه دارای عملکردهای متعدد، راندمان بالا، صرفه جویی در نیروی کار و سرمایه گذاری تجهیزات است. این یک ابزار ضروری برای پردازش فولاد است.

توابع اصلی

مشت زدن:

طیف کاملی از پانچ‌ها و قالب‌های جهانی در دسترس هستند. سبک منحصربه‌فرد اجازه می‌دهد منگنه‌زنی آهنی با زاویه بزرگ و پانچ کانال بزرگ را امکان‌پذیر می‌کند. پنجره دید بزرگ روی طراحی تاب‌دهنده برای سهولت کار. میز اندازه‌گیری بزرگ دو تکه با خط‌کش‌ها و توقف به‌عنوان اتصالات استاندارد. سریع مهره و آستین کوپلینگ را برای تعویض سریع تعویض تعویض کنید.

برش دادن:

برش میله گرد و مربع دارای سوراخ های متعدد برای اندازه های مختلف است. دستگاه نگهدارنده قابل تنظیم برای برش میله / مربع، کانال / پرتو. محافظ قوی بزرگ برای حداکثر ایمنی. برش زاویه ای توانایی برش زاویه در 45 درجه هر دو پایه بالا و پایین را دارد. این به اپراتور این توانایی را می‌دهد که یک گوشه قاب عکس برای جوش‌های کامل بسازد. تیغه‌ای الماسی شکل برای برش‌های باکیفیت که حداقل مواد را از دست داده و تغییر شکل می‌دهد. دستگاه نگهدارنده با قابلیت تنظیم آسان برای برش صفحه دقیق. بازوی مربعی بزرگ 15 اینچی با مقیاس منبت کاری شده. تیغه ضد اعوجاج ویژه برای برش با کیفیت. تیغه پایینی دارای چهار لبه قابل استفاده است. پیچی برای تنظیم شکاف وجود دارد بدون نیاز به شیب.

بریدگی:

طراحی منحصر به فرد امکان برش زاویه و نوار مسطح را فراهم می کند. حفاظ ایمنی قفل الکتریکی و سه ایستگاه اندازه گیری برای تعیین موقعیت دقیق. بخش بریدگی این آهن‌کار هیدرولیک برای بریدگی صفحه فلزی، آهن زاویه دار و موارد دیگر عالی است. ایستگاه بریدگی همچنین دارای یک میز بزرگ با متریال استاپ است. این بخش از دستگاه همچنین می‌تواند با بریدگی بریدگی اختیاری تجهیز شود.

خم شدن:

همچنین صفحه را زیر 500 میلی متر خم کنید. تمامی اجزای ماشین از نظر ایمنی و عملکرد از بالاترین کیفیت برخوردار هستند. دستگاه برش و پانچ آهن‌کار Q35Y مورد تایید CE کارگر آهن هیدرولیک Q35Y

پارامترهای محصول

مشخصات برای کارگران آهن هیدرولیک
مدل	فشار مشت زدن (T)	حداکثر ضخامت برش فولاد	اندازه سفر (T*W) (mm)	عمق گلو (میلی متر)	حداکثر توان موتور (mm)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

ما از نام تجاری معروف برای پیکربندی های دستگاه پانچ و برش ترکیبی کارگر آهن هیدرولیک، اثر برش صاف، کیفیت خوب و عملکرد بالا استفاده می کنیم.

خیر	مورد	تعداد	نام تجاری
1	موتور	1 مجموعه	زیمنس چین
2	شیر فلکه	1 مجموعه	یوکن ژاپن
3	پمپ	1 مجموعه	آتوس ایتالیا
4	قطعات برقی اصلی	1 مجموعه	زیمنس چین
5	سیستم هیدرولیک	1 مجموعه	رکسروث آلمان
6	مهر و موم روغن	1 مجموعه	NOK ژاپن
7	بلوک ترمینال سیم کشی	1 مجموعه	ویدمولر آلمان
8	رله تایمر	1 مجموعه	امرون ژاپن

سوالات متداول

1. آیا شرکت شما پیشنهاد سفارشی را می پذیرد، ما نیاز خاصی داریم.

RAYMAX شرکتی است که بر روی تحقیق و ساخت ماشین‌های cnc مدولار تمرکز دارد. ما تجربه بسیار غنی و توانایی تحقیق و توسعه ماشین ابزار قوی داریم. ما بسیار مایل هستیم تا زمانی که نیازهای مشخصی دارید، تجهیزات سفارشی بسیار کارآمد را به شما ارائه دهیم.

2. دستگاه در شرکت شما چه گواهینامه ای دریافت می کند؟

ما تاییدیه سیستم کیفیت ISO9001 و گواهینامه CE را گذرانده ایم.

3. آیا لیست قیمت برای پیکربندی اختیاری دارید؟

ما پیکربندی های مختلف و مشخصات بسیار متفاوتی داریم، بنابراین نمی توانیم لیست قیمت را به شما ارائه دهیم. اگر به پیکربندی خاصی علاقه دارید، لطفا با مهندس فروش ما تماس بگیرید.

4. آیا شرکت شما قیمت CIF را می پذیرد؟

قیمت CIF شامل هزینه حمل و نقل دستگاه cnc است که با توجه به درگاه مقصد مختلف و در ماه های مختلف باید نقل قول شود. لطفاً در صورت داشتن چنین نیازی با ما تماس بگیرید. قیمت CIF همچنین شامل حق بیمه دریایی است که 2‰ از 1.1* مقدار کل است.

5. اگر مهندس شما برای تعمیر دستگاه و انجام برخی آموزش ها به کشور ما بیاید، هزینه آن چقدر خواهد بود؟

این هزینه عمدتاً شامل هزینه بلیط های پرواز رفت و برگشت، سفر و اقامت و همچنین هزینه پرداخت می شود. هزینه پرسنل است
100 USD/روز/نفر، به طور معمول، این یک کار دو نفره است. اما به تجهیزات بزرگ یا نصب و اشکال زدایی کل خط بستگی دارد.

6. گارانتی چیست؟

گارانتی 12 ماه است که از روز ورود دستگاه به درگاه واردکننده شروع می شود.

7. روش های حمل و نقل شما چیست؟

برای اکثر کشورها، ما ماشین خود را از طریق دریا حمل می کنیم، همانطور که برای کشورهای داخلی، ممکن است از حمل و نقل راه آهن یا بزرگراه استفاده کنیم.

8. اگر دستگاه خارج از گارانتی باشد، هزینه لوازم جانبی را چگونه می توان شارژ کرد؟

برای دستگاه خارج از گارانتی که نیاز به تعویض قطعات دارد، ما طبق نقل قول قطعات شارژ می کنیم. اگر سوالی دارید، برای مشاوره به ما ایمیل بزنید.

9. برای خرابی دستگاه چه کاری انجام دهم؟

اگر خرابی دستگاه و کاربران قادر به رفع آن نیستند، لطفاً برای مشاوره به ما ایمیل بزنید. بخش خدمات ما ظرف 24 ساعت پاسخ خواهد داد.

10. چگونه گارانتی ماشین را تعریف کنیم؟ زمان بندی را از چه زمانی شروع کردید؟

ما گارانتی را بر اساس شماره کارخانه شناسایی می کنیم. زمان گارانتی پس از راه اندازی و پذیرش تجهیزات محاسبه می شود. اگر سوالی دارید، برای مشاوره به ما ایمیل بزنید.

11. مدت زمان گارانتی ماشین ابزار چقدر است؟

تعهد ما به ماشین آلات مشتری یک سال گارانتی است. برای خرید کاربر ثبت نام شده به عنوان عضو در این وب سایت با شماره کارخانه دستگاه می توانید از گارانتی تمدید 3 ماهه برخوردار شوید. برای جزئیات، لطفا به خدمات عضویت مراجعه کنید.

12. آیا RAYMAX دفترچه راهنمای تعمیر و نگهداری و راهنمای عملیات دارد؟

هر دستگاه cnc که از کارخانه خارج می شود همراه با سری های مرتبط یا مدل دستورالعمل های انگلیسی از جمله دفترچه راهنمای تعمیر و نگهداری و راهنمای عملیات خواهد بود. اسناد ضمیمه ممکن است شامل دستورالعمل کنترل کننده cnc، دستورالعمل قطعاتی که خریداری کرده اید (مانند میز چرخشی، خنک کننده روغن) باشد.

جزئیات

• CNC یا نه: معمولی
• وضعیت: نو
• نیروی اسمی (kN): 650
• منبع تغذیه: هیدرولیک
• سال: 2021
• ولتاژ: 380V/220V اختیاری
• ابعاد (L*W*H): 1860x800x1900mm
• قدرت موتور (کیلووات): 4
• وزن (T): 3
• نکات کلیدی فروش: قیمت رقابتی
• گارانتی: 1 سال
• مکان نمایشگاه: رومانی، مصر، کنیا، مراکش، روسیه، تایلند، بریتانیا، سریلانکا
• صنایع قابل اجرا: مزارع، کارخانه تولیدی، کارهای ساختمانی، شرکت تبلیغاتی، تعمیرگاه های ماشین آلات، مغازه های مصالح ساختمانی
• خدمات پس از فروش ارائه شده: مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور
• نام: Q35Y-16 دستگاه آهن هیدرولیک کارگران و قیچی پانچ فولاد
• قدرت: درایو هیدرولیک
• استفاده: ورق فلز پانچ برش خمش
• نوع: مشت زدن همزمان
• مواد پردازش: فولاد
• استفاده از: تیر I فولاد مربعی
• استفاده از FOR: فولاد گرد فولاد کانال فولادی فرشته
• استفاده از IN: مشت زدن
• استفاده در: دستگاه برش و تغذیه قالب
