دستگاه برش لیزری فیبر ورق فلزی 4kw 3015 Cnc

بررسی اجمالی محصولات

دستگاه برش لیزری فیبر 1500 * 300 با پوشش محصور + میز تکی

دستگاه با یک ورق کلی با شدت بالا جوش داده می شود و پس از بازپخت در دمای بالا، دستگاه می تواند به مدت 20 سال بدون تغییر شکل استفاده شود. با دنده و قفسه دقیق وارداتی، ریل راهنمای خطی و انتقال، ماشین ابزار از دقت بالا، راندمان و پایداری بالا برخوردار است. مجهز به ترمینال دستی بی سیم پیشرفته، دستگاه را می توان با کنترل از راه دور کار کرد. این تجهیزات از سیستم تطبیق ویژه لیزر، درایور موتور سروو با کارایی بالا استفاده می کند، این کار باعث کوتاه شدن زمان ایستادن و افزایش راندمان کار بیش از 30٪ می شود، ادغام پنوماتیک، فوتوالکتریک، کنترل عددی و سایر فن آوری های پیشرفته به عنوان یکی از فن آوری های بالا. محصولات فنی

پیکربندی

1. منطقه کاری 1500 * 300 میلی متر

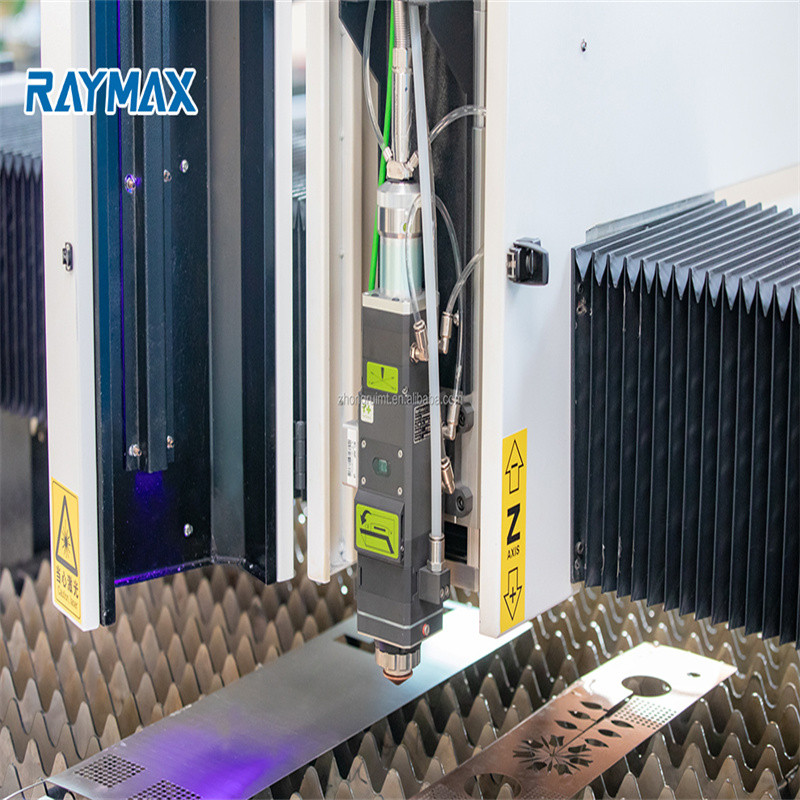

2. سر برش لیزری فوکوس خودکار Raytools
3. سروو موتور و درایور ژاپن یاسکاوا
محور X ---Japan Yaskawa 850W*1
محور Y ---Japan Yaskawa 18000w*2,
محور Z ---پانسونیک ژاپن 400W*1
4. تایوان YYC Rack Gear با دو درایور
5. راه آهن HIWIN تایوان
6. کاهنده موتور فرانسه

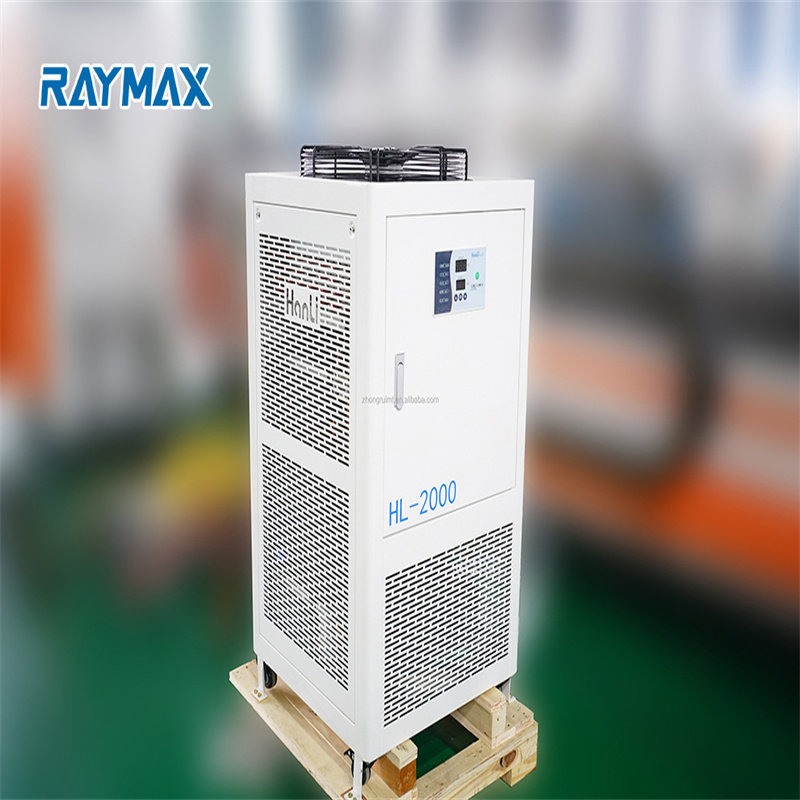

7. چیلر آب S&A
8. Cypcut سیستم کنترل FSCUT.
9. منبع لیزر Raycus/IPG
10. قطعه برق فرانسه اشنایدر
11. قطعات پنوماتیک ژاپنی SMC
12. کامپیوتر آی پد
13. تخت ماشین جوش داده شده با لوله مستطیل شکل
14. گنتری آلومینیومی حمل و نقل هوایی نسل سوم
15. پا -----پایدار، پس از کار برای مدت طولانی حرکت نمی کند
16. پوشش محصور
17. کمپرسور هوا + فیلتر روغن + خشک کن + مخزن
18. تثبیت کننده

مشخصات محصول

سکته مغزی محور X	1500 میلی متر
سکته مغزی محور Y	3000 میلی متر
سکته مغزی محور Z	300 میلی متر
دقت موقعیت یابی محور X/Y	± 0.01 میلی متر
حداکثر سرعت حرکت محور X/Y	160 متر در دقیقه
وزن عملیاتی	7920 کیلوگرم
حداکثر شتاب X/Y	1.8G
قدرت موتور محور Y	8.5 کیلو وات
قدرت موتور محور Y	1.8 کیلو وات
قدرت موتور محور Z	0.4 کیلو وات
زمان تبادل پلت فرم کار	15-17

مزایای محصول

کامپیوتر دوگانه یکی فرمونیتور است، یکی برای پنل کنترل است

کیفیت تصویر فوق‌العاده شفاف، بازتولید رنگ بالاتر و عملکرد بهتری دارد و تصاویر فوق‌العاده شفاف را در هر مکان نظارت شده امکان‌پذیر می‌سازد. دوربین‌های دوتایی به کاربران اجازه می‌دهند هنگام کار با رابط، فرآیند پردازش را به وضوح ببینند، که برای استفاده راحت است

اتصال پلت فرم مبادله پنوماتیک

در مقایسه با پلت فرم مبادله الکتریکی، پلت فرم مبادله پنوماتیک می تواند ثبات خود را تنظیم کند، از برخورد جلوگیری کند، از ثبات و سرعت مبادله اطمینان حاصل کند و می تواند در عرض 15 ثانیه تبادل را تکمیل کند.

تخت جوش داده شده لوله مستطیل شکل

عمر مفید 20 ساله بستر کار سنگین جوشکاری صفحه جوشکاری شده و گرماکاری شده، بدون تغییر شکل در 20 سال، مناسب برای لیزر 10000 وات با قدرت فوق العاده بالا. افزایش وزن برای سرعت برش دستگاه برش لیزر بسیار مفید است.

تخت کار نوآورانه چهار اسلینگ برای کاهش آسیب به تخت کار در حین کار لیزری، RAYMAX با اضافه کردن چهار بند، بستر کار جدید را ابداع کرد و طول عمر تخت کار دستگاه برش لیزر فیبر دو برابر خواهد شد.

سیستم نظارت

سیستم کنترل نظارت شده در فرآیند پردازش، هر منطقه گوشه مرده را می توان در هر زمان نظارت کرد، فرآیند را می توان کنترل کرد.

گنتری آلومینیومی حمل و نقل هوایی نسل سوم

با استانداردهای هوافضا ساخته شده و از قالب گیری پرس اکستروژن 4300 تنی تشکیل شده است. پس از درمان پیری، قدرت آن می تواند به 6061 T6 برسد که قوی ترین قدرت در بین تمام دروازه ها است. آلومینیوم هوانوردی مزایای زیادی دارد، مانند چقرمگی خوب، وزن سبک، مقاومت در برابر خوردگی، ضد اکسیداسیون، چگالی کم و تا حد زیادی افزایش سرعت پردازش.

کابینت مستقل با دستگاه دمای ثابت

با کولر گازی برای خنک کردن دمای داخل کابینت برقی

سیستم سیگار کشیدن بالا

پس از بازخورد مشتری و خلاصه تجربه عملی، دود بالایی را برای حل اساسی مشکل خروج دود دستگاه کابینت مهر و موم شده اتخاذ کردیم.

سیستم اگزوز فن محوری

1. ساختار معقول تر است
2. عملکرد بسیار بهبود یافته است، اثر فشار کامل 89.5٪ است
3. سر و صدا مزرعه، سر و صدا (در مقایسه با سطح A) توسط 6dB کاهش می یابد
4. فن محوری ضد خوردگی، حمل و نقل زباله ایمن تر است. مرکز فرز گنتری این مرکز فرز ما است، تمام قاب دستگاه ما توسط خودمان ساخته شده است، که می تواند دقت و زمان تولید را ایجاد کند، مهمتر از همه ما می توانیم کیفیت را کنترل کنیم.

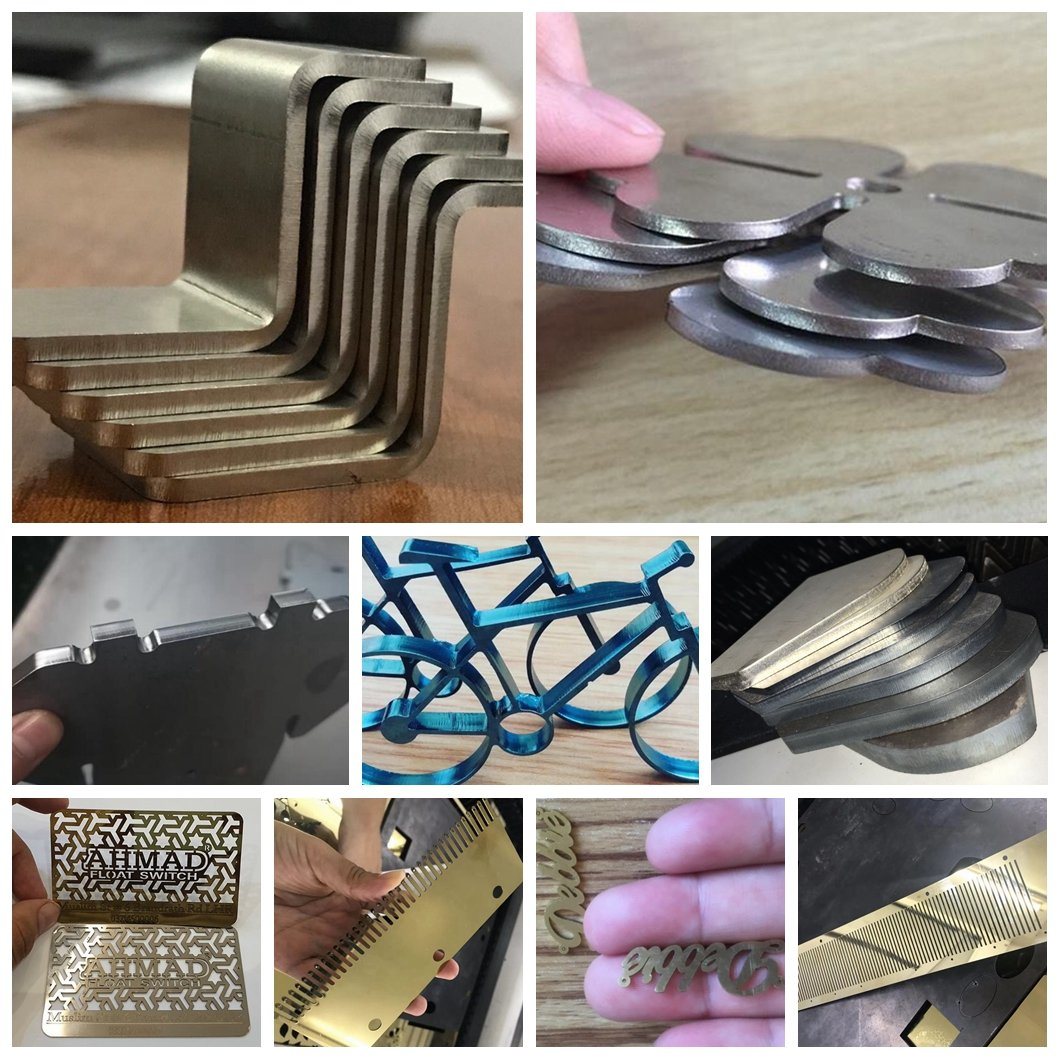

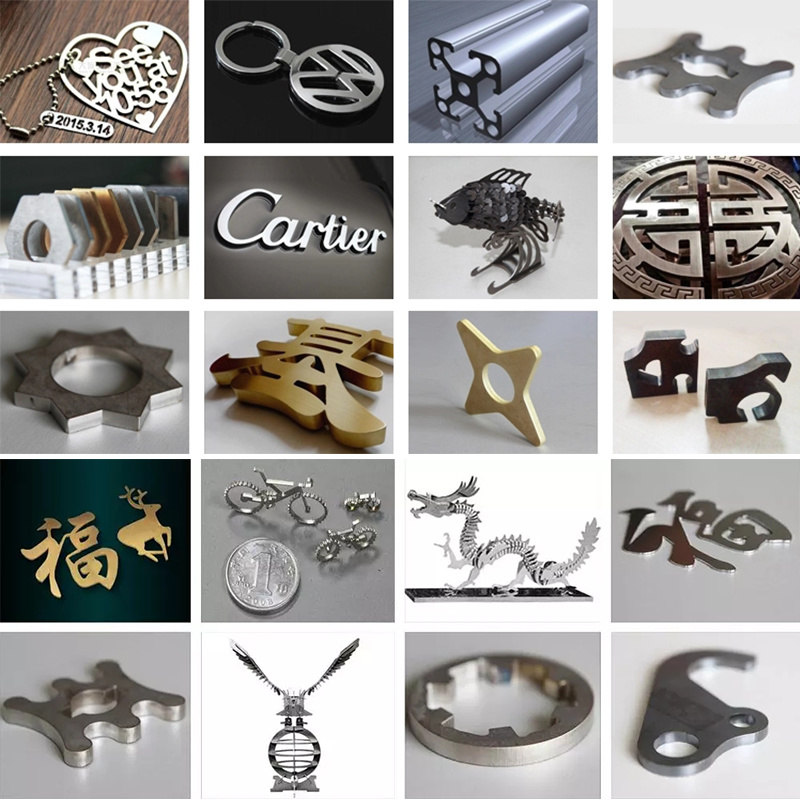

برنامه ماشین

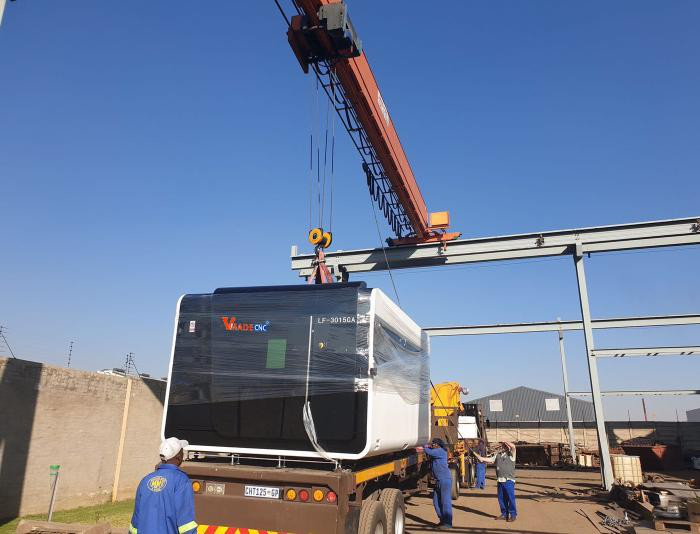

بسته بندی و حمل و نقل

جزئیات

• کاربرد: برش لیزری
• مواد قابل اجرا: فلز
• وضعیت: نو
• نوع لیزر: لیزر فیبر
• منطقه برش: 1500 * 3000 میلی متر
• سرعت برش: 160 متر در دقیقه
• فرمت گرافیکی پشتیبانی شده: AI، PLT، DXF
• ضخامت برش: 0-40 میلی متر با توجه به قدرت های مختلف
• CNC یا نه: بله
• حالت خنک کننده: خنک کننده با آب
• نرم افزار کنترل: Cypcut
• منبع لیزر نام تجاری: IPG/Raycus
• برند هد لیزر: Raytools/Precitec
• سروو موتور برند: Yaskawa ژاپنی
• برند Guiderail: HIWIN/APEX
• نام تجاری سیستم کنترل: CypCut
• وزن (کیلوگرم): 7920 کیلوگرم
• نکات کلیدی فروش: عمر طولانی
• گارانتی: 3 سال
• صنایع قابل اجرا: هتل ها، مغازه های پوشاک، مغازه های مصالح ساختمانی، کارخانه تولیدی، تعمیرگاه های ماشین آلات، کارخانه مواد غذایی و آشامیدنی، مزارع، رستوران، مصارف خانگی، خرده فروشی، فروشگاه مواد غذایی، چاپخانه ها، کارهای ساختمانی، انرژی و معدن، فروشگاه های مواد غذایی و آشامیدنی ، شرکت تبلیغاتی
• گزارش تست ماشین آلات: ارائه شده است
• بازرسی خروجی ویدئو: ارائه شده است
• گارانتی قطعات اصلی: 3 سال
• اجزای اصلی: موتور، منبع لیزر
• منطقه کار: 1500 * 3000 میلی متر
• منبع لیزر: Raycus IPG
• توان لیزر: 1kw-12000w
• محور X، Y و Z: 3025mm، 1525mm، 300mm
• قدرت موتور محور Y: 1800w
• سرعت حرکت محور X/Y: 160 متر در دقیقه
• راهنما برند:: Hiwin/APEX
• برند کاهنده: France Motovariao
• قسمت اختیاری: میز دوار/تبدیل/تثبیت کننده ولتاژ/ترانسفورماتور
• دقت موقعیت یابی محور X/Y: ± 0.01 میلی متر
• گواهینامه: ce, ISO
• خدمات پس از گارانتی: پشتیبانی فنی ویدئویی، پشتیبانی آنلاین، قطعات یدکی، خدمات نگهداری و تعمیرات میدانی
• محل خدمات محلی: آلمان، استرالیا
• مکان نمایشگاه: آلمان، استرالیا
• نوع بازاریابی: دستگاه برش لیزری داغ
