دستگاه برش لیزری فیبر ورق فلز آلومینیوم صنعتی 1kw 2kw

پیکربندی:

1. ساختار فولادی سنگین صنعتی، جوشکاری مفصل فولادی با فولاد لوله مربعی، تحت عملیات حرارتی، پس از استفاده طولانی مدت تغییر شکل نخواهد داد.

2. پیکربندی با ریل خطی ژاپن THK برای تمام محورها، برای اطمینان از دقت بادوام و بالا برای پردازش طولانی مدت.

3. پیکربندی محور X، Y با قفسه دنده نوع سنگ زنی با دقت بالا، کاهنده ژاپنی Shimpo، سرعت و دقت بالا را می توان تضمین کرد، محور Z توسط پیچ توپ نورد با دقت بالا منتقل می شود.

4. سیستم سروو AC فرانسه اشنایدر را برای تمام محورها، قدرت بزرگتر، کنترل سیکل نزدیک، موقعیت یابی با دقت بالا، نیروی گشتاور قوی تر، زمان متناظر پویا کوتاه تر است و توانایی مقاومت اضافه بار قوی تر است.

5. اتخاذ سیستم برش فیبر نوری صنعتی، نصب آسان، تعمیر و نگهداری و ماژول بادامک مبتنی بر توسعه هسته اتوکد، فرآیند داخلی، اطمینان از اثر برش با کیفیت بالا.

6. اتخاذ WSX حرفه ای، سر برش لیزری Raytools، لنز نوری وارداتی، نقطه فوکوس کوچکتر، خطوط برش دقیق تر، راندمان بالاتر و کیفیت پردازش بهتر را می توان تضمین کرد.

7. کنترل مسیر هوای دوگانه، مجهز به واحد گاز هوشمند SMC ژاپن، تنظیم فشار خودکار، تبادل هوا، تشخیص فشار، استفاده ساده تر.

8. انتقال لیزر فیبر، پردازش انعطاف پذیر، برش با دقت بالا در هر نقطه.

9. سازگار با چندین نرم افزار، می تواند گرافیک مورچه ها و حروف را همانطور که دوست دارید طراحی کند، کارکرد ساده، انعطاف پذیر و آسان است.

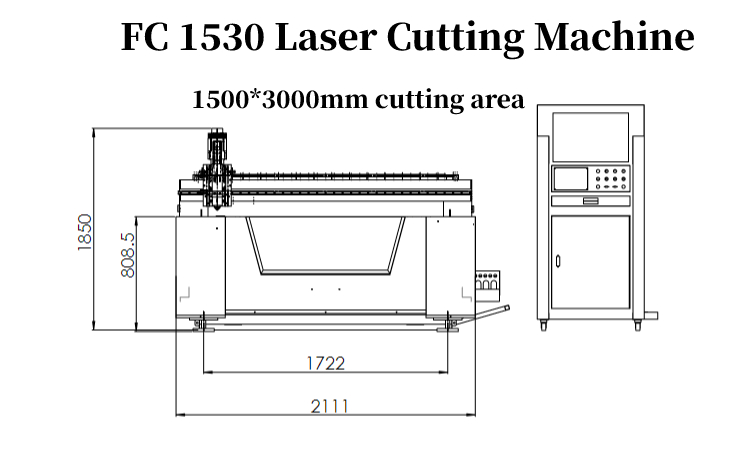

مدل	FC1325	FC1530	FC1540	FC1560
اندازه کاری (X&Y) (mm)	1300*2500 میلی متر	1500 * 3000 میلی متر	1500*4000 میلی متر	1500*6000 میلی متر
محیط لیزری	لیزر فیبر
قدرت لیزر	800 وات، 1000 وات، 1500 وات، 2000 وات (گزینه)
ضخامت برش	با توجه به مواد و قدرت
0.1 حداقل عرض مسیر	0.1
تکرار دقت	0.05 ±
موقعیت یابی هدف	نقاط قرمز
طول موج	1080 میلی متر
منبع تغذیه	220-380 ولت، 50 هرتز

امکانات

1. اتخاذ ساختار وظیفه سنگین، پردازش و تشکیل مرکز ماشین آلات CNC، استحکام بالا و ثبات خوب.

2. پایه چدن قوی تر برای حفظ ثبات بیشتر دستگاه.

3. پیکربندی با دقت بالا ریل خطی THK، انتقال قفسه دنده مارپیچ با دقت بالا، ثبات بیشتر، دقت بالاتر.

4. از خاموش شدن مجدد، تغذیه خودکار، بازیابی، ادامه پردازش در نقطه شکست. پشتیبانی از تنظیمات مختصات 9، طراحی کاربر پسند.

5. پیکربندی با سیستم کنترل SUDA 3 در 1، محاسبه سریع، توانایی ضد تداخل قوی.

6. مجهز به دوربین صنعتی، پروب روشن است. دقت موقعیت یابی بالا؛

7. پیکربندی استاندارد با موتور اسپیندل خنک کننده آب با سرعت 380 ولت 5.5 کیلووات، با راندمان بالا با قدرت بالا.

8. کابینه کنترل مستقل، قدرت قوی تر و قدرت ضعیف جدا، نگهداری به راحتی.

9. با بسیاری از نرم افزارهای CAD/CAM مانند Type3/Artcam/Castmate/Probe/UG/Artgrave و غیره سازگار باشید.

10. استاندارد با سیستم خلاء ماتریس صنعتی.

11. پیکربندی با سیستم روغن کاری دستی. تعمیر و نگهداری تجهیزات راحت تر و سریع تر است.

قسمت های اصلی

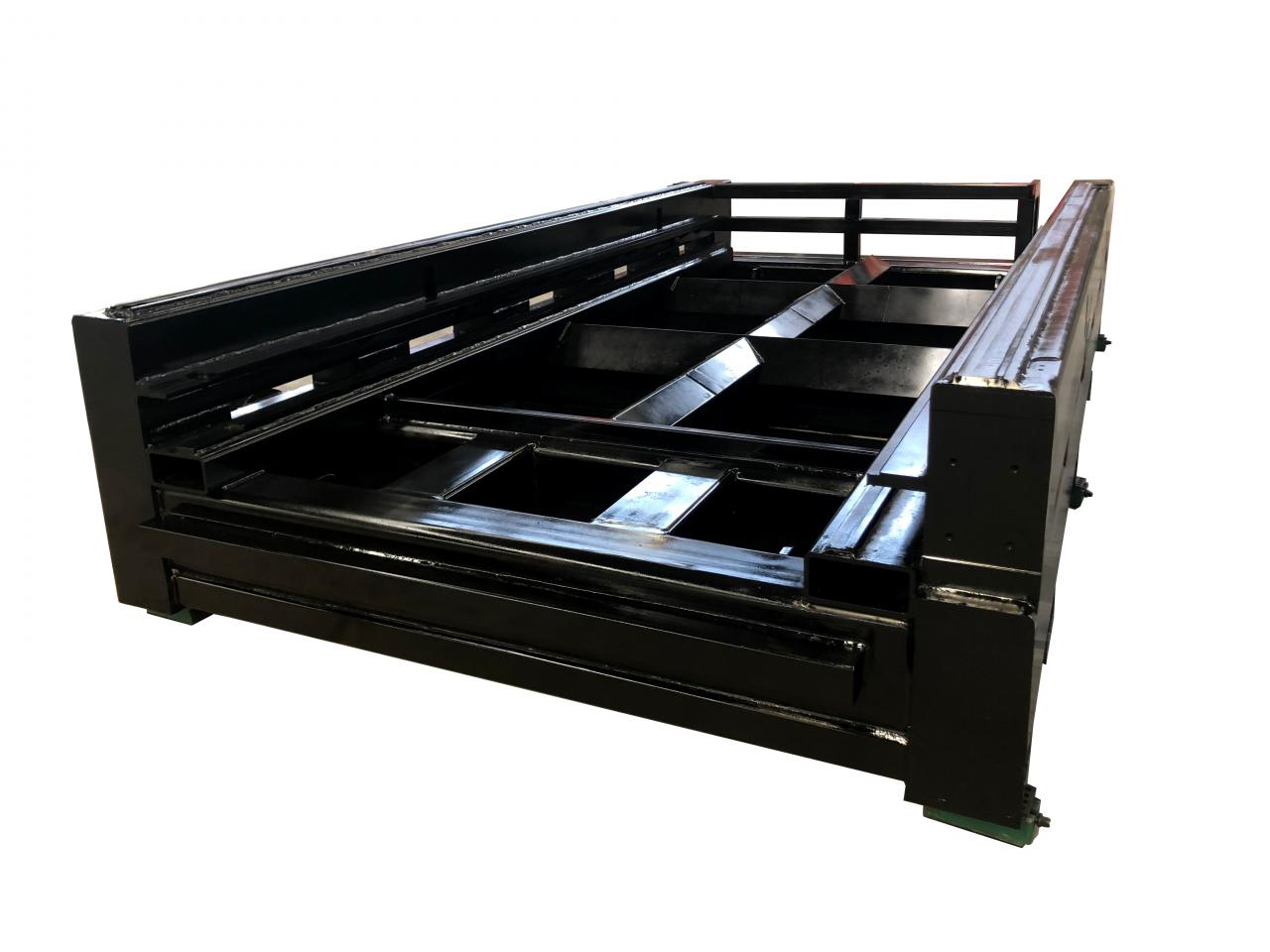

ساختار ماشین

ساختار دستگاه از ساختار فولادی سنگین صنعتی استفاده می کند، تحت عملیات حرارتی، از حرارت کمتر و بازپخت رنج می برد، پس از استفاده طولانی مدت تغییر شکل نمی دهد. پایه دستگاه هنگام پردازش بسیار پایدار است.

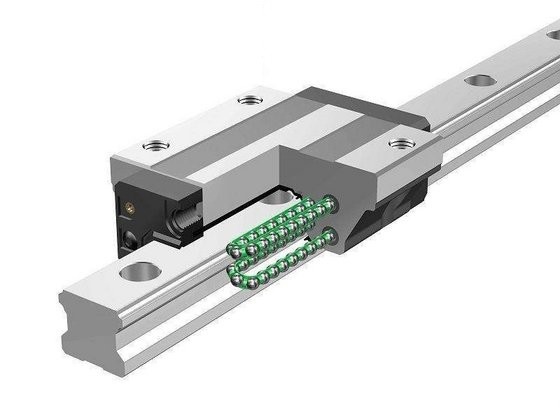

ریل و بلوک خطی ژاپن THK

این دستگاه بهترین ریل خطی و بلوک را از ژاپن اتخاذ می کند. ما بازخورد مشتری خود را داریم که بلوک آن حتی می تواند بیش از 10 سال استفاده کند و نمی تواند شکسته شود. طول عمر استفاده و کیفیت محصول قطعاً قابل اطمینان است.

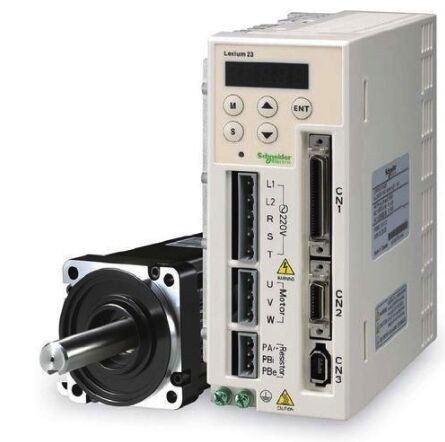

سیستم سروو فرانسه اشنایدر

دستگاه لیزر فیبر از سیستم سروو وارداتی از فرانسه شامل سروو موتور و درایور سروو استفاده می کند، قدرت سروو موتور دو محور Y 2KW است، قدرت سروو محور X 2KW است، قدرت سروو موتور محور Z 0.4KW است.

سیستم کنترل CYPCUT

بهترین سیستم کنترل در صنعت دستگاه لیزر فیبر،
این به طور مناسب برای دستگاه لیزر فیبر با قدرت بالا اعمال می شود و می تواند دستگاه چرخشی، میز تبادل و سر برش فوکوس خودکار را پشتیبانی کند.

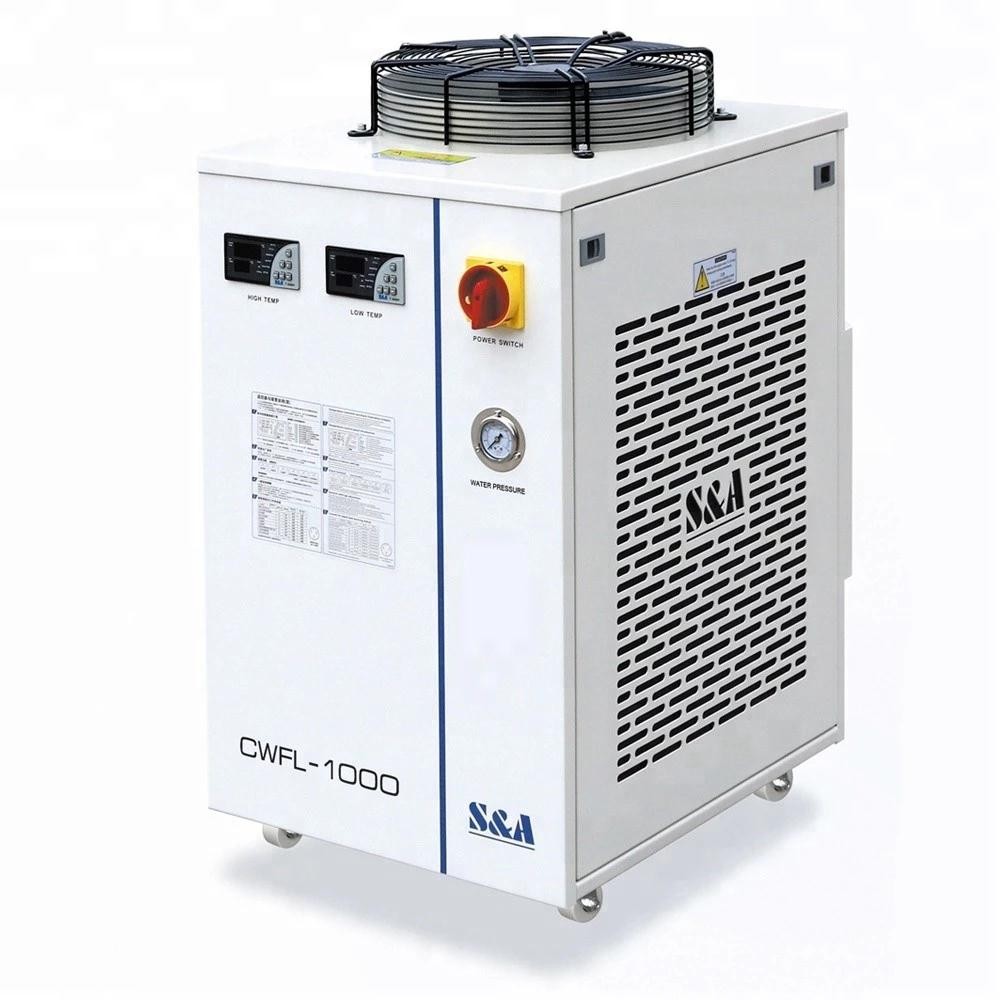

چیلر S & A

تمرکز بر تحقیق و توسعه ماشین سرد صنعتی، تحقیق مستقل و توسعه قطعات اصلی سیستم مدیریت تولید ISO را به شدت پیاده سازی می کند، با کیفیت عالی و مقاومت پیشرو در تحقیقات، S & A به یک شرکت پیشرو در صنعت تبرید صنعتی داخلی تبدیل شده است.

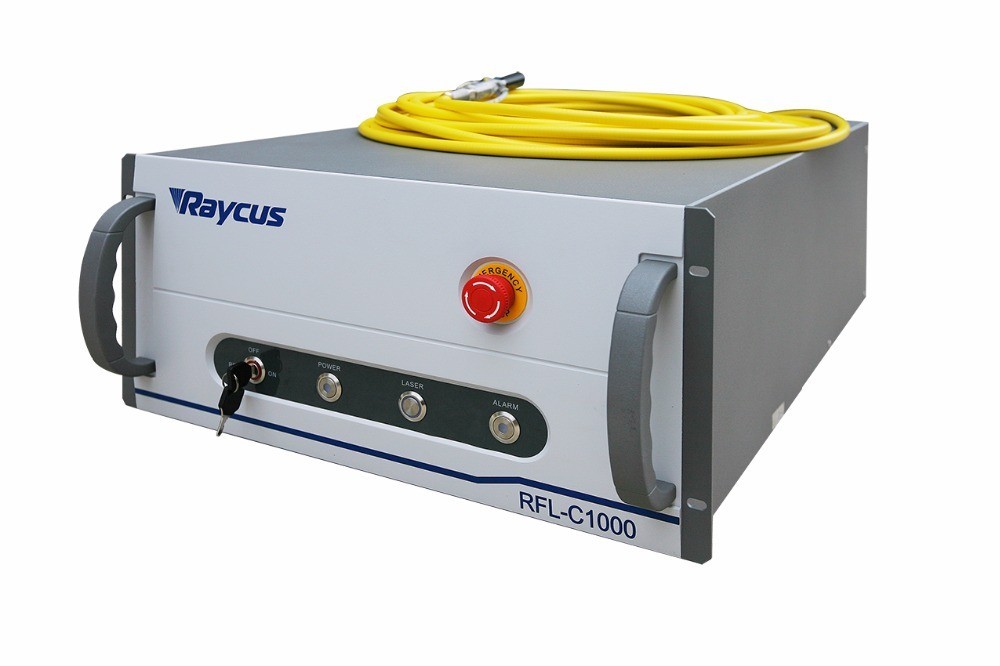

منبع لیزر Raycus

لیزر فیبر در ساختار فشرده، پایدار در عملکرد و به طور گسترده استفاده می شود، لیزر فیبر دارای راندمان تبدیل فوتوالکتریک بالا، کیفیت پرتو خوب و هزینه نگهداری کم است (منبع لیزر IPG ایالات متحده اختیاری است)

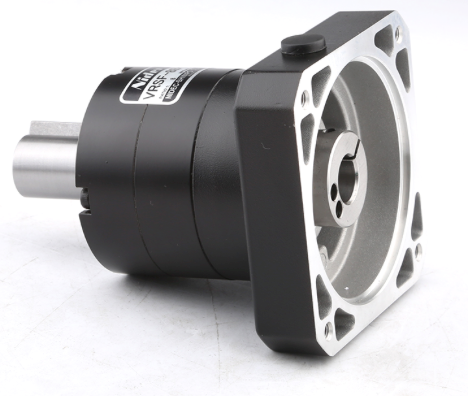

کاهنده سرو شیمپو ژاپن

دستگاه لیزر فیبر ما هنگام پردازش مواد فلزی از دستگاه Shimpo Servo Reducer از ژاپن با سر و صدای کم استفاده می کند، پس از اصلاحات بسیار، اندازه کوچکی در نصب دارد اما عملکرد دقیق بالایی دارد.

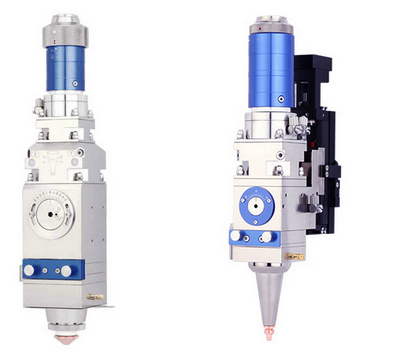

سر برش لیزری فیبر WSX

دستگاه لیزر فیبر 1000 وات ما سر برش فوکوس دستی WSX NO:1 را نصب می کند.

این دستگاه همچنین می تواند به صورت اختیاری سر برش فوکوس خودکار NC30، سوراخ کردن سریع (مخصوصاً مواد ضخیم) را داشته باشد، صفحه به راحتی گرم نمی شود، بر روی سر برش زیر تأثیر نمی گذارد.

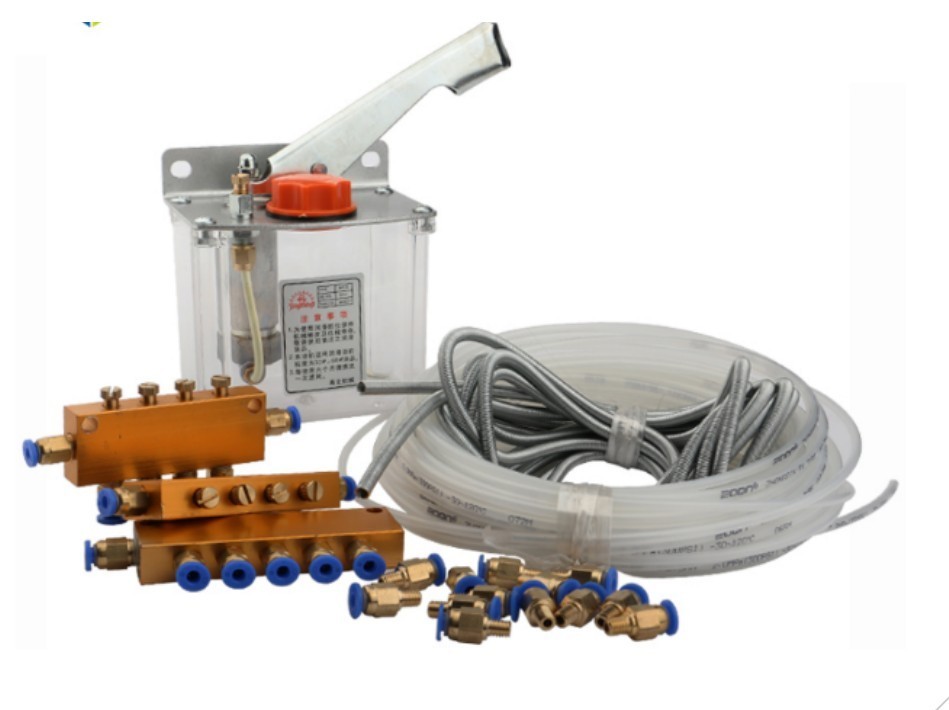

سیستم روغن کاری

این لوازم جانبی دستگاه برای روانکاری ریل و بلوک دستگاه استفاده می شود تا روان و سریع کار کند و راندمان کار را بهبود بخشد.

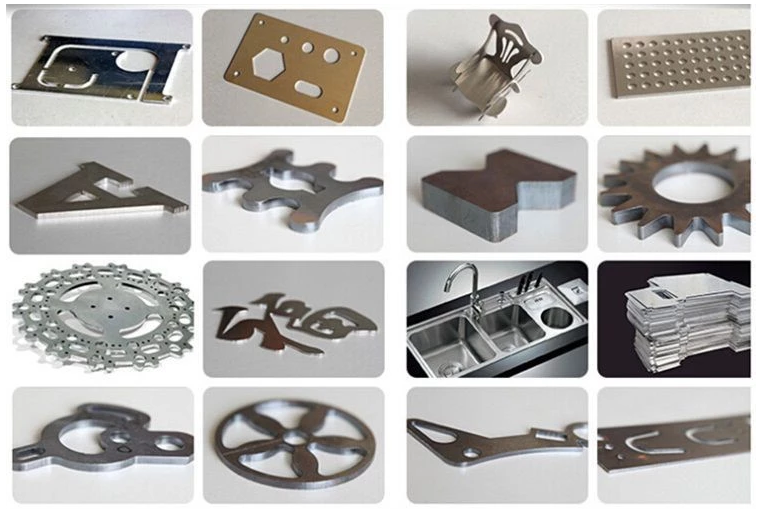

 برنامه و نمونه

جزئیات

• کاربرد: برش لیزری، برش لیزری
• مواد قابل اجرا: فلز، آلومینیوم کوپر کربن فولاد ضد زنگ
• وضعیت: نو
• نوع لیزر: لیزر فیبر
• منطقه برش: 1300 * 2500 میلی متر
• سرعت برش: 20 متر در دقیقه
• فرمت گرافیکی پشتیبانی شده: AI، PLT، DXF، Dwg
• ضخامت برش: بسته به مواد
• CNC یا نه: بله
• حالت خنک کننده: خنک کننده با آب
• نرم افزار کنترل: سیستم سروو AC اشنایدر
• محل مبدا: آنهویی، چین
• منبع لیزر نام تجاری: RAYCUS
• نام تجاری سر لیزر: WSX
• سروو موتور برند: اشنایدر
• برند Guiderail: THK
• نام تجاری سیستم کنترل: Cypcut
• وزن (کیلوگرم): 2900 کیلوگرم
• نکات کلیدی فروش: سطح ایمنی بالا
• نام تجاری لنز نوری: طول موج
• گارانتی: 1 سال
• صنایع قابل اجرا: هتل ها، فروشگاه های پوشاک، مغازه های مصالح ساختمانی، کارخانه تولیدی، تعمیرگاه های ماشین آلات، مصارف خانگی، خرده فروشی، چاپخانه ها، کارهای ساختمانی، انرژی و معدن، شرکت تبلیغاتی
• گزارش تست ماشین آلات: ارائه شده است
• بازرسی خروجی ویدئو: ارائه شده است
• گارانتی قطعات اصلی: 1 سال
• اجزای اصلی: موتور، دنده، موتور، PLC، قدرت لیزر
• حالت کار: موج پیوسته
• پیکربندی: 3 محوره
• محصولات مورد استفاده: ورق فلز و لوله
• ویژگی: آب خنک
• نام محصول: FC1325 FC1530
• توان لیزر: 1000 وات
• منبع لیزر: Raycus (IPG اختیاری)
• سروو موتور: فرانس اشنایدر
• سر لیزر: WSX /Raytools
• دقت موقعیت یابی: 0.05 میلی متر
• ریل خطی: ژاپن THK
• کاهنده: کاهنده ژاپنی شیمپو
• منطقه کار: 3000 * 1500 میلی متر
