دستگاه آهن کار هیدرولیک

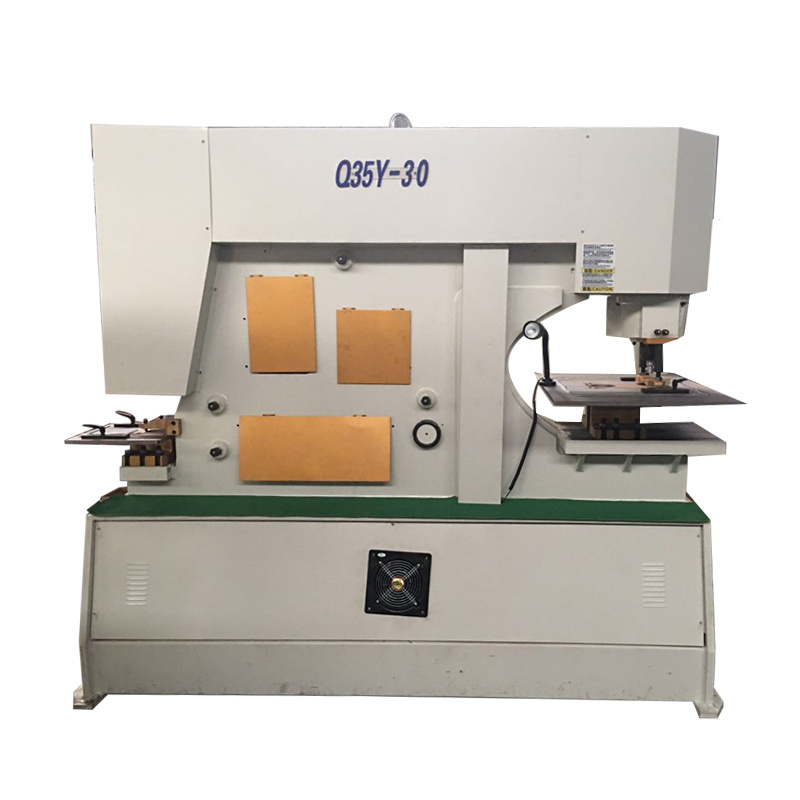

آهن‌کار هیدرولیک سری Q35Y سیستم رانندگی هیدرولیک را اتخاذ می‌کند. آهن‌کار می‌تواند انواع سوراخ‌ها را برش دهد. ورق های فلزی مختلف، میله مربع، فولاد زاویه دار، آهن گرد، میلگرد مسطح، میلگرد پروفیل، فولاد کانالی و فولاد تیرچه را می توان بر روی دستگاه ها برش، پانچ و برش زد.

لیست لوازم جانبی

* مجموعه ای از قالب پانچ سوراخ
* مجموعه ای از تیغه فولادی زاویه دار
* مجموعه ای از تیغه کانال
* مجموعه ای از تیغه صفحه برش
* مجموعه ای از تیغه های شکاف دار

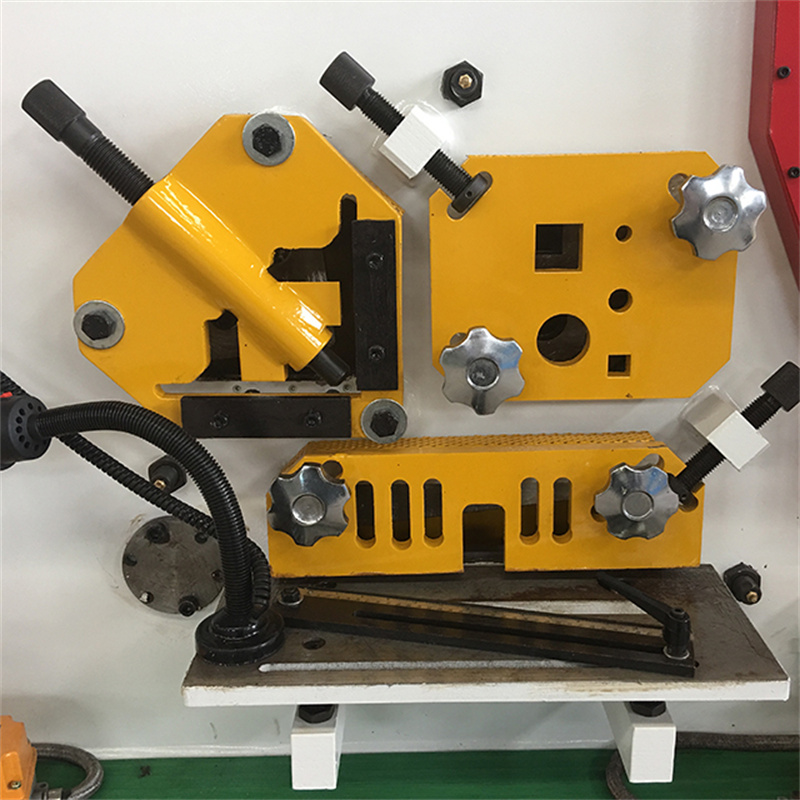

ایستگاه شیرینگ

آ. برش میله گرد و مربع: سوراخ های متعددی برای اندازه های مختلف وجود دارد. دستگاه نگهدارنده قابل تنظیم برای برش دادن اندازه های مختلف میله گرد و مربع، کانال، تیرچه و غیره راحت است.
ب برش میله تخت: بازوی 15 اینچی بزرگ با مقیاس منبت کاری شده به عنوان تجهیزات استاندارد. تیغه ضد انحراف ویژه برای برش با کیفیت. تیغه پایینی دارای چهار لبه استفاده است. پیچی وجود دارد که امکان تنظیم شکاف بدون نیاز به شیب وجود دارد.
ج قیچی آهنی زاویه ای: قیچی آهنی با تیغه الماسی شکل، قابلیت برش آهن زاویه ای را در 45 درجه و 90 درجه دارد. به عنوان مثال این به اپراتور این امکان را می دهد که یک گوشه قاب عکس برای جوش های کامل بسازد.d. تیغه الماسی شکل برای برش های با کیفیت که حداقل هدر رفت مواد را به همراه دارد. دستگاه نگهدارنده با قابلیت تنظیم آسان برای برش دقیق صفحه.

ایستگاه پانچ

آ. پنجره بزرگ روی استریپر.
ب طراحی چرخشی برای کارکرد آسان.
ج سبک منحصر به فرد موجود اجازه می دهد تا مشت زدن آهن با زاویه بزرگ و پانچ کانال بزرگ.
د مهره و آستین کوپلینگ تعویض سریع برای تعویض سریع
ه. میز اندازه گیری دو تکه بزرگ با قوانین و توقف به عنوان تجهیزات استاندارد.

ایستگاه ناچینگ

آ. طراحی منحصر به فرد برای برش بی نظیر زاویه و نوار مسطح.
ب گارد ایمنی قفل الکتریکی و سه ایستگاه اندازه گیری برای موقعیت یابی دقیق.
ج با دستگاه تهویه برای دید خوب.
د ایستگاه بریدگی همچنین دارای یک میز بزرگ با متریال استاپ است.

مشخصات ماشین

مدل			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
ظرفیت پردازش (KN)			750	1100	1400	1700	2000
مقاومت کششی مواد (Mpa)			≤450	≤450	≤450	≤450	≤450
برش صاف	حداکثر ظرفیت برش (ضخامت* عرض (میلی متر)		20×330	25×330	30×355	30×400	35×450
			10×480	16×600	20×600	25×600	30×750
برش میله	میله مربع (میلی متر)		50	50	55	60	65
	میله گرد (میلی متر)		50	60	65	70	75
	کانال C (میلی متر)		160×5	200×9	280×11	300×11	320×12
	پرتو I (میلی متر)		160×6	200×9	280×10	300×10	320×10
برش زاویه	برش 90 درجه (mm)		140×12	160×14	180×16	180×8	200×20
	برش 45 درجه (mm)		50*5	60*6	60*6	80*8	80x10
سوراخ کردن	حداکثر ظرفیت پانچ (قطر* ضخامت) (میلی متر)		ف30*20	Φ35*25	Φ38*26	ف40*35	ف40*40
موتور (KW)			5.5	7.5	11	15	18.5
ابعاد (میلی متر)		طول	1860	2355	2680	2800	3200
		عرض	790	960	1040	1260	1440
		ارتفاع	1900	2100	2300	2400	2450
وزن			2200	4800	6300	7300	980

جزئیات

• CNC یا نه: معمولی
• وضعیت: نو
• نیروی اسمی (kN): 600
• منبع تغذیه: هیدرولیک
• سال: 2021
• ولتاژ: 220
• ابعاد (L*W*H): 1650x600x1700
• قدرت موتور (کیلووات): 7.5
• وزن (T): 1.6
• نکات کلیدی فروش: بهره وری بالا
• گارانتی: 2 سال
• مکان نمایشگاه: ندارد
• صنایع قابل اجرا: کارخانه تولیدی، کارهای ساختمانی، تعمیرگاه های ماشین آلات، مغازه های مصالح ساختمانی
• اندازه: 3600x900x1500mm
• نام: دستگاه خم کن ترمز پرس ورق فلز
• گواهینامه: ce
• خدمات پس از فروش ارائه شده: قطعات یدکی رایگان
• خدمات پس از گارانتی: پشتیبانی آنلاین
