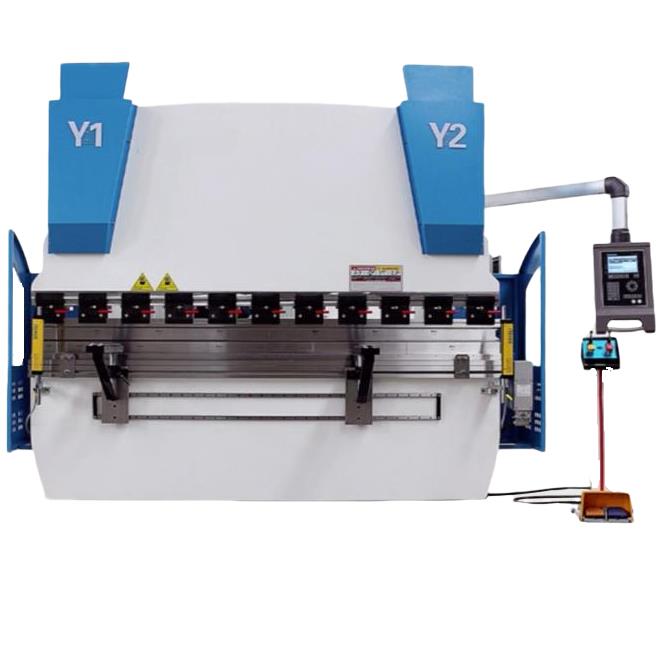

دستگاه پرس بریک هیدرولیک 3 متری 160 تن با کیفیت بالا Cnc Wc67y-Bending Machine

توضیحات محصول

دستگاه خم کن cnc پرس بریک هیدرولیک با بک گاج دقیق، سروو موتور، حفاظت ایمنی، گیره سریع، بال اسکرو و راهنمای خطی. همه از آلمان، آمریکا، هلند، ایتالیا قطعات برند. ضخامت و طول خم را می توان به صورت سفارشی تولید کرد.

گیج پشتی با دقت بالا

گرافیک قابل برش

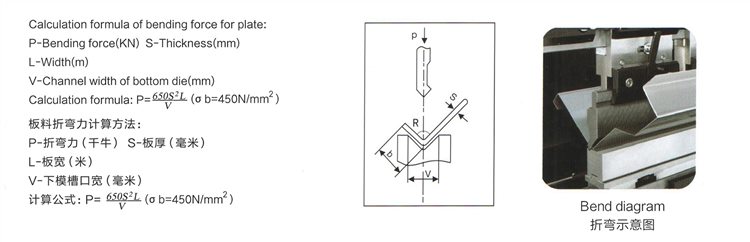

روش محاسبه نیروی خمشی ورق

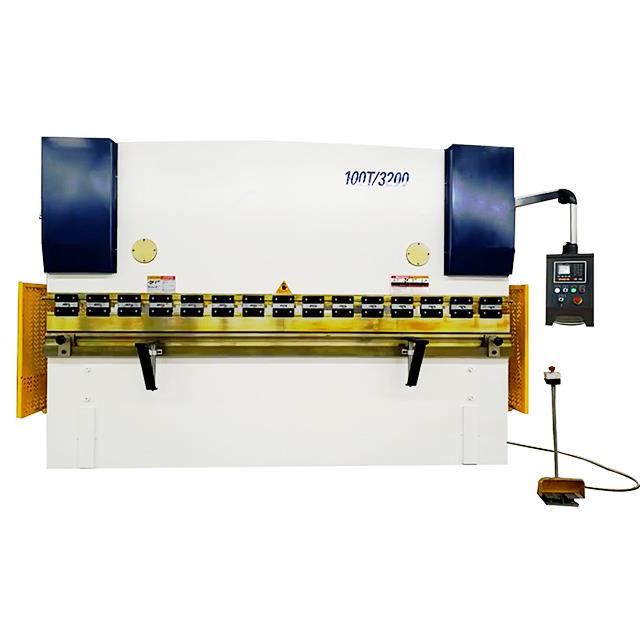

WC67Y/K پرس ترمز

کنترل سروو موتور
ذخیره تا 100 برنامه
حداکثر 25 خم در هر برنامه
کتابخانه ابزار و برنامه ابزار
برنامه زاویه خمش خودکار
سرعت رم و پشتی بالاتر
دقت خمش و موقعیت یابی بالاتر

ویژگی های WC67Y/K

کل ساختار دستگاه جوش داده شده به استحکام بالایی دست می یابد. این دستگاه توسط نرم افزار ANSYS طراحی شده است که می تواند قابلیت اطمینان و دقت ترمز فشاری را تضمین کند.
موتورهای بک گاج توسط اینورتر کنترل می شوند که می تواند با تغییر فرکانس و ولتاژ موتور به دقت موقعیت مکانی بالا و رم دست یابد.

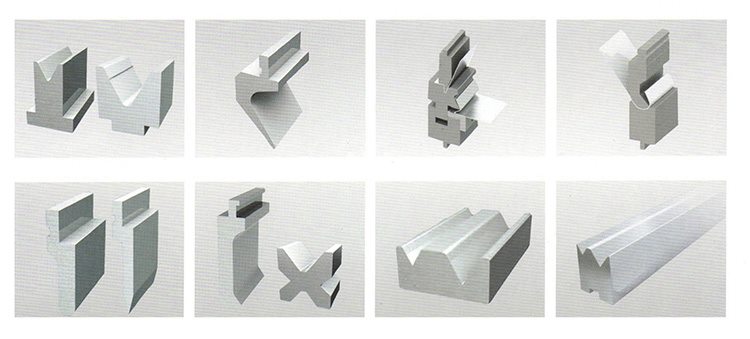

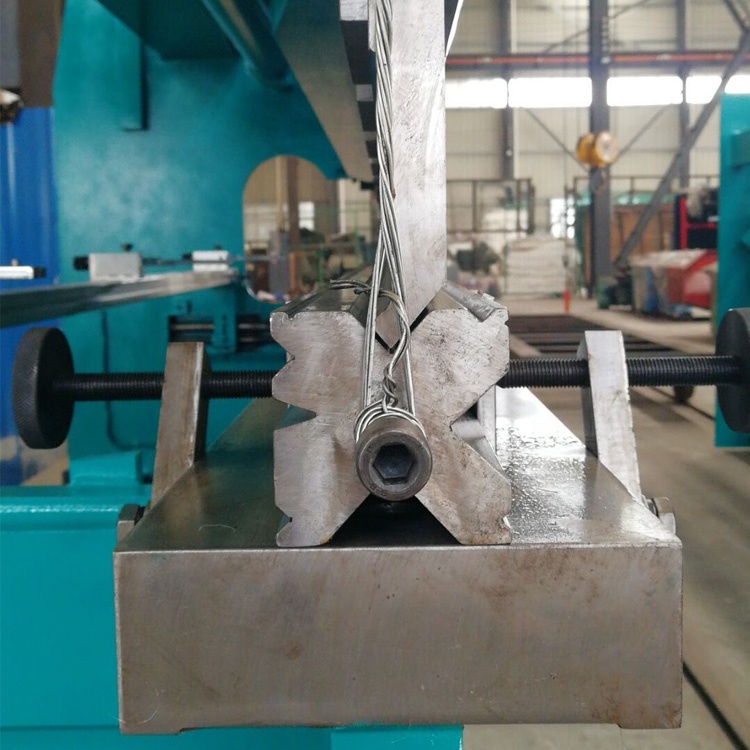

پانچ و قالب های مختلف با توجه به نیاز مشتری اختیاری هستند، مانند قالب Multi-V، قالب شعاع، قالب یقه غاز، و غیره. یک مجموعه پانچ و قالب استاندارد کامل به صورت رایگان ارائه می شود.
محور X (Backgahge) و Y (Ram Stroke یا سیلندر) را می توان توسط کنترل کننده سیستم E21 برنامه ریزی کرد که می تواند تا 40 گروه برنامه را ذخیره کند. محافظ ایمنی فلزی جانبی و عقب مطابق با استاندارد ایمنی اروپا است.
اضافه بار هیدرولیک را می توان با شیر سرریز محافظت کرد، فشار سیستم را می توان به راحتی با سوئیچ فشار تنظیم کرد.
سوئیچ پا با دکمه اضطراری می تواند دستگاه را بلافاصله در صورت وقوع حادثه متوقف کند.

تایپ کنید	فشار اسمی	طول میز کار	فاصله ستون ها	عمق گلو	Slide Stroke	حداکثر باز	قدرت موتور	ابعاد
تایپ کنید	(KN)	(میلی متر)	(میلی متر)	(میلی متر)	(میلی متر)	(میلی متر)	(KW)	(میلی متر)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

ترمز فشاری WE67K

دستگاه خم کن CNC ترمز سروو پرس الکتروهیدرولیک سری WE67K از جوشکاری یکپارچه و ساختار پردازش یکپارچه استفاده می کند.

اجزای اصلی بدنه با نرم افزار تحلیل المان محدود ANSYS تجزیه و تحلیل می شوند که اطمینان و دقت کلی ماشین ابزار را تضمین می کند.

سیلندر روغن اصلی در دو طرف حالت کنترل ضربه ماشین خم کن سنتی نوع بافل مکانیکی را می شکند و حالت کنترل حلقه بسته شامل شیر سروو الکترو هیدرولیک وارداتی از آلمان و خط کش گریتینگ وارداتی از آلمان را اتخاذ می کند.

ویژگی های WE67YK

پیکربندی پیشرفته، ترمز پرس هیدرولیک CNC با دقت بالا و راندمان بالا
ساختار جوش کل نگر
سیستم سروو الکتروهیدرولیک، حلقه بسته همگام سازی لغزنده
مکانیسم تاج دوگانه
پیکربندی استاندارد با 3 محور 1:
Y1 (به سمت بالا به پایین سیلندر سمت چپ)
Y2 (به سمت بالا به پایین سیلندر سمت راست)
X (به جلو به عقب از backguge)
V (تاج تاج هیدرولیک)
سیستم Backgauge اختیاری:
4axes Backgauge (X. R, Z1. Z2)
5axes Backgauge (XR Z1. Z2, X')
6 محور Backgauge (X1. X2. R1. R2، Z1. Z2)

تایپ کنید	فشار اسمی	طول میز کار	فاصله ستون ها	عمق گلو	Slide Stroke	حداکثر باز	قدرت موتور	ابعاد
تایپ کنید	(KN)	(میلی متر)	(میلی متر)	(میلی متر)	(میلی متر)	(میلی متر)	(KW)	(میلی متر)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

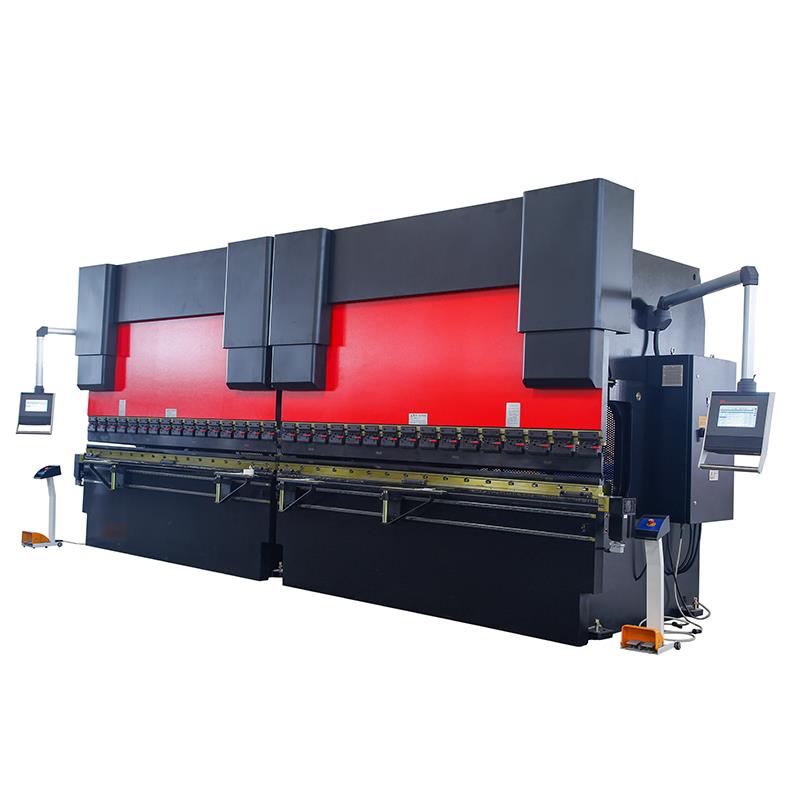

ترمز پرس پشت سر هم

دو مین فریم (WC67Y/WE67K) برای پیکربندی تجهیزات همزمان اتصال دوگانه ماشین انتخاب شدند.
دستگاه خمش ترکیبی دو دستگاه می تواند قطعه کار فوق العاده طولانی را پردازش کند، به ویژه برای ساخت و ساز شهر، قطب نور بزرگراه، قطب برق و غیره مناسب است.
این دو نوع ماشین ابزار همچنین می توانند به طور جداگانه برای بهبود راندمان تولید استفاده شوند و مجهز به مکانیزم جبران انحراف هستند.
مکانیسم سنکرون از سروو مایع مکانیکی و بلوک مکانیکی استفاده می کند.
این دستگاه با دو مجموعه پرس بریک 400 تنی ترکیب شد.
کنترل پشت سر هم به کار همزمان می رسد. دستگاه تکی با میز کار، تخته دیوار راست و چپ ترکیب شد.
با توجه به حمل و نقل، ما ساختار مونتاژ شده را اتخاذ می کنیم. قفسه دارای استحکام قوی است، دو سیلندر بر روی تخته دیوار راست و چپ نصب شده است، سیستم هیدرولیک تحت عمل سیستم الکتریکی قرار گرفته است، رام درایو در حال کار کردن است. روی قوچ، قالب های بالایی وجود دارد، هنگامی که قالب های بالایی و قالب های پایینی لمس می شوند، سیستم فشار را افزایش می دهد و قطعه کار را تشکیل می دهد.
با قالب های مختلف و تحت انواع مختلف خمشی می تواند به اشکال مختلف قطعه کار دست یابد. کیفیت ثابت و
قابل اعتماد.

تایپ کنید	فشار اسمی	طول میز کار	فاصله ستون ها	عمق گلو	Slide Stroke	حداکثر باز
تایپ کنید	(KN)	(میلی متر)	(میلی متر)	(میلی متر)	(میلی متر)	(میلی متر)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

سوالات متداول

Q1. محصول اصلی ما چیست؟

A1: شرکت ما یک ماشین آلات حرفه ای پردازش ورق فلز توسط RAYMAX است. تمرکز بر روی دستگاه پرس چهار ستون، دستگاه پرس درب برجسته، دستگاه خم کن، دستگاه برش، دستگاه برش پلاسما cnc، دستگاه نورد، دستگاه پانچ، آهن‌کار هیدرولیک، تجهیزات جوش. همه این دستگاه ها برای مخزن، تابه، چرخ دستی و غیره حل می شود.

Q2. چه زمانی می توانم قیمت را دریافت کنم؟

A2: ما معمولاً نقل قول را در عرض 8 ساعت ارائه می دهیم، برای پیشنهاد فوری، لطفاً برای موارد خاص با ما تماس بگیرید.

Q3. اصطلاح تجاری چیست؟

A3: ما کارخانه سابق، FOB Dalian، CNF یا CIF را به عنوان نیاز شما می پذیریم.

Q4. زمان تولید ما چقدر است؟

A4: بستگی به نوع تجهیزات دارد.
ما اغلب کالا را ظرف 35 روز تحویل می دهیم.

Q5. مدت پرداخت چیست؟

A5: با T/T قبل از حمل و نقل یا با L/C در دید.

Q6. در هنگام حمل و نقل، اگر محصولات آسیب ببینند، چگونه می توانید جایگزین کنید؟

A6: ابتدا باید دلیل ایجاد خسارت را بررسی کنیم. در عین حال، خودمان بیمه را مطالبه خواهیم کرد یا به خریدار کمک خواهیم کرد.
ثانیا ما جایگزین را برای خریدار ارسال می کنیم. مسئول آسیب های فوق هزینه تعویض را به عهده می گیرد.

Q7. شرایط بسته بندی شما چیست؟

A7: بسته بندی: بسته ارزش صادرات مناسب برای حمل و نقل کانتینری.
کیس چوبی، پالت آهنی، فیلم پلاستیکی و غیره.

Q8. آیا همه کالاهای خود را قبل از تحویل تست می کنید؟

A8: بله، ما قبل از تحویل 100٪ تست داریم.

Q9: کارخانه شما در کجا واقع شده است؟

A9: کارخانه ما در دالیان، استان لیائونینگ واقع شده است.

Q10: ضمانت شما چیست؟

A10: گارانتی: 24 ماه پس از اجرای تجاری یا 18 ماه از تاریخ حمل و نقل، مشروط به انقضای زودتر.

Q11: آیا می توانید بازرسی قبل از حمل و نقل 30 نفره را ترتیب دهید؟

A11: بازرسی قبل از حمل و نقل: بازرسی قبل از حمل و نقل تامین کننده نهایی است. بازرسی قبل از حمل توسط شخص ثالث در هزینه خریداران.

Q12: آیا می توانیم آرم OEM خود را انجام دهیم؟

A12: بله، برای محصولات با طراحی ارائه شده توسط شما، ما البته آرم شما را اعمال می کنیم.

جزئیات

Slider Stroke (mm): 320 mm
سطح اتوماتیک: نیمه اتوماتیک
عمق گلو (mm): 450 میلی متر
نوع دستگاه: میله پیچشی، ترمز فشاری
طول میز کار (mm): 3200
عرض میز کار (میلی متر): 400 میلی متر
ابعاد: 3260*3100*3800 میلی متر
وضعیت: نو
مواد / فلز پردازش شده: برنج / مس، فولاد ضد زنگ، آلیاژ، فولاد کربن، آلومینیوم
اتوماسیون: اتوماتیک
خدمات اضافی: ماشینکاری
وزن (کیلوگرم): 44000
قدرت موتور (کیلووات): 37 کیلووات
نکات کلیدی فروش: اتوماتیک
گارانتی: 1 سال
صنایع قابل اجرا: مغازه های مصالح ساختمانی، تعمیرگاه های ماشین آلات، کارخانه تولیدی، مزارع، خرده فروشی، کارهای ساختمانی، شرکت تبلیغاتی
مکان نمایشگاه: ایالات متحده، برزیل، پرو، تایلند، آرژانتین، شیلی، کلمبیا، الجزایر
نوع بازاریابی: محصول جدید 2020
گزارش تست ماشین آلات: ارائه شده است
بازرسی خروجی ویدئو: ارائه شده است
گارانتی قطعات اصلی: 1 سال
اجزای اصلی: بلبرینگ، موتور، پمپ، دنده، PLC، مخزن تحت فشار، موتور، سایر، جعبه دنده
قدرت: هیدرولیک
مواد اولیه: ورق / ورق نورد
خدمات پس از فروش ارائه شده: مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، قطعات یدکی رایگان، نصب، راه اندازی و آموزش میدانی، خدمات تعمیر و نگهداری و تعمیرات، پشتیبانی فنی ویدئویی، پشتیبانی آنلاین
نام: قیمت دستگاه پرس بریک
کنترل کننده: ESTUN E21s
کنترل: اینورتر فرکانس موتورهای AC
عمق گلو: 450 میلی متر
نوع: ابزار خمشی هیدرولیک
کاربرد: خم شدن صفحه ضد زنگ
گواهینامه: ce
خدمات پس از گارانتی: پشتیبانی فنی ویدیویی، پشتیبانی آنلاین
