ماشین ترمز پرس هیدرولیک CNC مدل Wc67k-80tx3200

برنامه کاربردی محصول

طیف وسیعی از ترمزهای پرس هیدرولیک ما برای استفاده ساده، برای راه اندازی آسان و برای نگهداری راحت است. این دستگاه اصلی در بازار خمش فلز است که به طور گسترده در صنایع پردازش ورق فلز استفاده می شود.

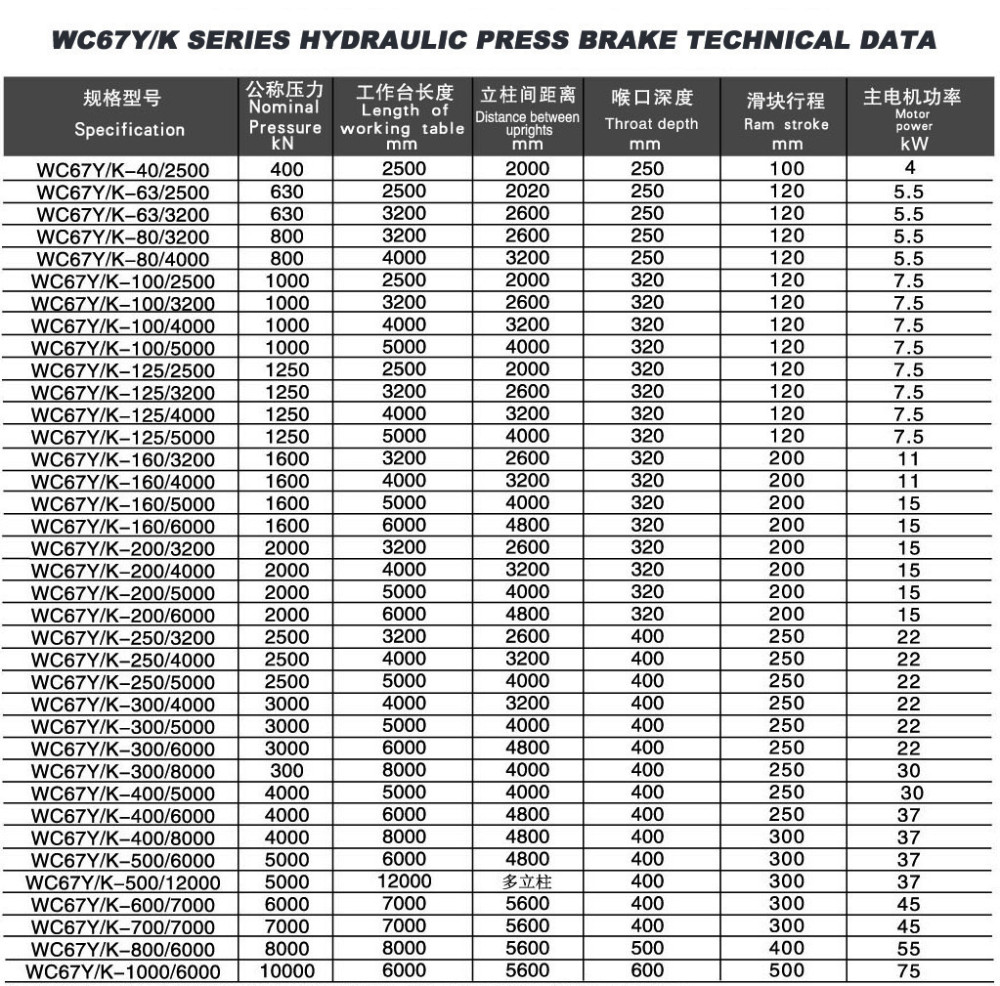

پارامتر فنی
1	مدل ماشین	WC67Y-100TX3200
2	فشار اسمی	KN	1000
3	طول میز کار	میلی متر	3200
4	مقاومت ورق برش	Mpa	ób≤450
5	عمق گلو	میلی متر	320
6	سکته مغزی رام	میلی متر	120
7	حداکثر ارتفاع باز	میلی متر	380
8	قدرت موتور اصلی	KW	7.5

ویژگی های اصلی

1. طراحی ساده اتحادیه اروپا، تمام اجزای دستگاه تحت دستورالعمل طراحی و نرم افزار به کمک کامپیوتر CAD/CAE/CAM طراحی شده اند تا به طور کامل شدت و استحکام همه اجزا را تضمین کنند.

2. مهندسان RAYMAX از SolidWorks پارامتریک 3D با استفاده از تجزیه و تحلیل FEM & DOE و همچنین تجزیه و تحلیل استاتیک و مکانیزم استفاده می کنند.

3. تمام بدنه دستگاه مونتاژ مونوبلوک جوش داده شده توسط فولادهای با کیفیت بالا است. پس از فرآیند جوشکاری، برای اطمینان از تعادل و دقت، بدنه دستگاه آسیاب می شود.

4. مکانیزم مکانیکی سنکرون و جبران پیچیده به گونه ای طراحی شده است که دقت قطعه کار را افزایش دهد.

5. اتخاذ سیستم هیدرولیک یکپارچه، قابل اعتماد تر و آسان برای تعمیر و نگهداری.

6. سکته مغزی و فاصله بک گاج توسط موتور تنظیم می شود و به خوبی با دست تنظیم می شود، تنظیم توسط متر دیجیتال نمایش داده می شود.

7. اینچ، تک، حالت عملکرد مداوم که برای دستگاه طراحی شده است و معکوس کردن و حفظ زمان را می توان توسط رله های زمان کنترل کرد.

8. طراحی امنیت در تمام جزئیات و همچنین جزئیات علمی از طریق استاندارد RAYMAX.

تجهیزات استاندارد

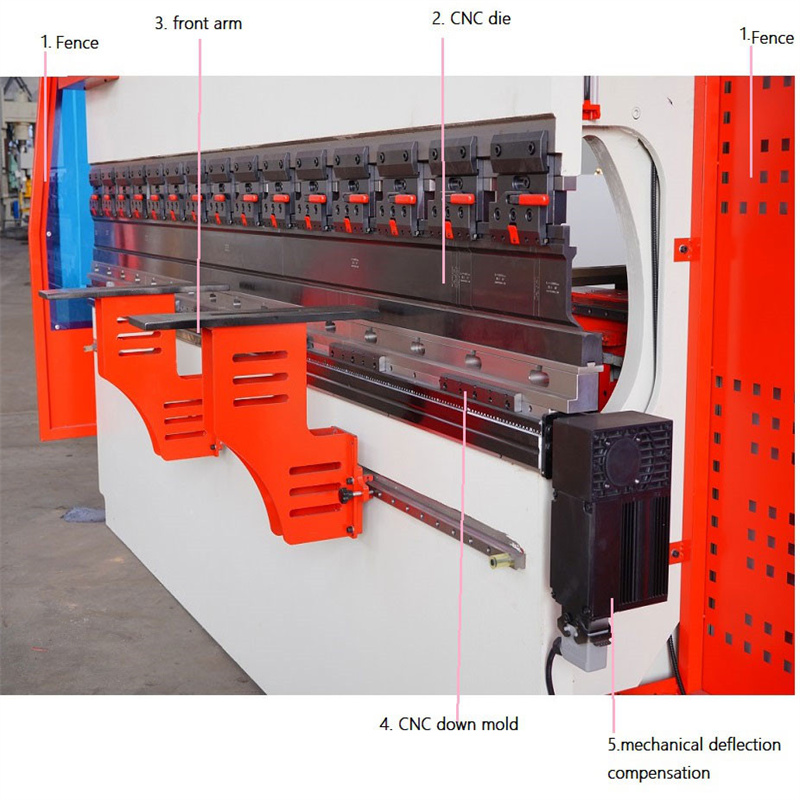

1. جبران گوه در گیره پانچ بالا

2. بازوهای پشتیبانی از صفحه

3. Backstop Finger تاشو

4. قالب های استاندارد بالا و قالب های پایینی چند ولتی

5. حفاظت از اضافه بار هیدرولیک و الکتریکی

6. بازوهای مربعی و بازوهای پشتیبانی از جلو

7. قالب ها را می توان تحت نیاز مشتریان طراحی کرد. دستگاه به قالب ها / قالب های استاندارد مجهز می شود و نقشه ارسال می شود. و در صورتی که مشتریان بتوانند قالب ها / قالب ها یا قطعات کار را ارائه دهند، قالب ها / قالب های غیر استاندارد را می توان طراحی کرد، ما طراحی می کنیم. قالب بالایی را می توان به صورت مقطعی انجام داد.

8. موتور زیمنس یا موتور با کیفیت بالا چین هاننگ

9. سیستم هیدرولیک Bosch Rexroth آلمان یا سیستم هیدرولیک Youtong سطح بالا چین.

10. پمپ دنده هیدرولیک USA SUNNY یا پمپ دنده هیدرولیک YONGMING چین شانگهای با کیفیت بالا که برای صنعت هواپیمای چینی استفاده می شود.

11. قطعات آب بندی از JAPAN VALQUA خواهد بود.

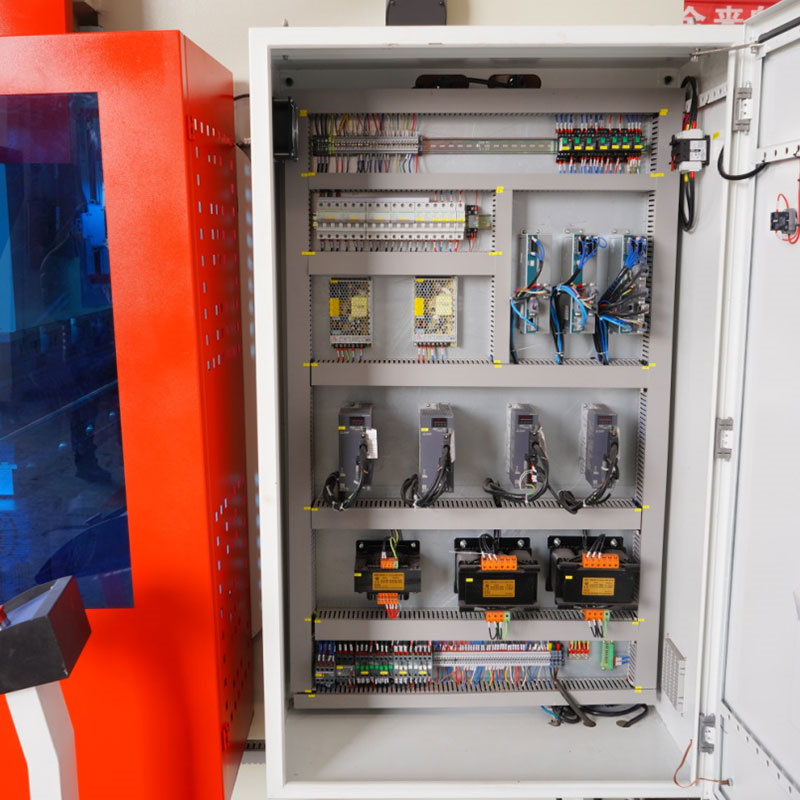

12. آلمان زیمنس یا فرانسه SCHNEIDER Main Electric Elements.

13. توپ پیچ و میله HIWIN تایوان با دقت 0.05 میلی متر.

14. سیستم ESTUN E21 NC یا سایر سیستم های کنترل کننده cnc.

ویژگی های سیستم کنترلر E21 NC

1. کنترل موقعیت گیج عقب.

2. کنترل موقعیت یابی هوشمند.

3. موقعیت یک طرفه و دو طرفه که فاصله دوک را به طور موثر حذف می کند.

4. توابع عقب نشینی.

5. جستجوی خودکار مرجع.

6. پشتیبان گیری و بازیابی پارامتر یک کلید.

7. نمایه سازی سریع موقعیت.

8. فضای ذخیره سازی 40 برنامه، هر برنامه 25 مرحله دارد.

9. حفاظت خاموش.

10. میلی متر/اینچ، چینی/انگلیسی. تصاویر تفصیلی

چگونه قدرت خمشی را بشماریم؟

8 (نسبت) x 2 میلی متر (ضخامت) x 2.5 متر (عرض) = 40
بنابراین، برای خم کردن فولاد نرم به ضخامت 2 میلی متر در عرض 2500 میلی متر به ترمز فشاری WC67Y-40T/2500 نیاز دارید.

سوالات متداول

Q1. آیا شما یک کارخانه یا شرکت تجاری هستید و در کجا قرار دارید؟

A: ما یک کارخانه واقع در آنهویی، چین هستیم، حمل و نقل راحت است.

Q2. مدت زمان گارانتی دستگاه شما چقدر است؟

پاسخ: 12 ماه. دستگاه ما با 1 سال گارانتی ارائه می شود، به جز برای فرسودگی قطعات و آسیب های ناشی از استفاده نادرست / سهل انگاری. پس از این مدت، همچنان می توانید همیشه از خدمات ما لذت ببرید.

Q3. آیا شرکت شما گواهینامه دارد؟

ج: بله. ما CE، ISO 9001 و غیره داریم.

Q4. آیا دستورالعمل کار دستگاه را دارید؟

ج: بله. ما همراه با دستگاه، دستورالعمل انگلیسی ماشین را داریم.

Q5. زمان تحویل چقدر است؟

A: به طور کلی، 15-25 روز کاری طول می کشد تا یک سفارش تمام شود. زمان دقیق تحویل با ارتباط بیشتر تایید می شود.

Q6. آیا می توانم لوگوی خود را روی محصولات قرار دهم؟

ج: بله. شما می توانید لوگوی خود را روی محصولات قرار دهید. محصولات مرتبط "،

جزئیات

• Slider Stroke (mm): 120 mm
• سطح اتوماتیک: نیمه اتوماتیک
• عمق گلو (mm): 320 میلی متر
• نوع دستگاه: میله پیچشی
• طول میز کار (mm): 3200
• عرض میز کار (میلی متر): 200 میلی متر
• ابعاد: 3300x1500x2200 میلی متر
• وضعیت: نو
• مواد / فلز پردازش شده: برنج / مس، فولاد ضد زنگ، آلیاژ، فولاد کربن، آلومینیوم، پلاستیک، PVC، فولاد کربن، فولاد ضد زنگ، آلومینیوم
• اتوماسیون: اتوماتیک
• خدمات اضافی: End Forming
• وزن (کیلوگرم): 6000
• قدرت موتور (کیلووات): 7.5 کیلووات
• نکات کلیدی فروش: قیمت رقابتی
• گارانتی: 2 سال
• صنایع قابل اجرا: هتل ها، مغازه های پوشاک، مغازه های مصالح ساختمانی، تعمیرگاه های ماشین آلات، کارخانه تولیدی، کارخانه مواد غذایی و آشامیدنی، مزارع، رستوران، استفاده خانگی، خرده فروشی، فروشگاه مواد غذایی، چاپخانه ها، کارهای ساختمانی، انرژی و معدن، فروشگاه های مواد غذایی و آشامیدنی , سایر, شرکت تبلیغاتی
• مکان نمایشگاه: ایالات متحده، ویتنام، فیلیپین، اندونزی، مکزیک، تایلند، سریلانکا، بنگلادش، مالزی
• نوع بازاریابی: محصول معمولی
• گزارش تست ماشین آلات: ارائه شده است
• بازرسی خروجی ویدئو: ارائه شده است
• گارانتی قطعات اصلی: 2 سال
• اجزای اصلی: بلبرینگ، موتور، دنده، PLC
• نام محصول: پرس بریک هیدرولیک
• رنگ: سفارشی
• ولتاژ: 220 ولت / 380 ولت / 415 ولت / 440 ولت / سفارشی
• نوع: دستگاه خم کن فلزی هیدرولیک
• المان های الکتریکی: زیمنس آلمان
• سیستم کنترل: Estun E21
• وزن: 6000 کیلوگرم
• گواهینامه: ISO 9001:2000
• خدمات پس از فروش ارائه شده: پشتیبانی آنلاین
