دستگاه برش لوله اتوماتیک 1000 وات میز کار کوچک دستگاه برش لیزر فیبر

توضیحات ماشین

برش لیزری بهترین روش برش در میان انواع تکنولوژی های برشی است که امروزه مردم بر آن مسلط هستند. مزایای برش لیزری عبارتند از: تغییر شکل حرارتی کوچک، دقت برش بالا، سر و صدای کم، بدون آلودگی، برش خودکار آسان برای تحقق، اگرچه سرمایه گذاری اولیه زیاد است (معایب)، اما هزینه پردازش 50٪ کمتر از پردازش مکانیکی است. به عنوان یک فناوری ساخت پیشرفته، برش لیزری دارای مزایای دامنه کاربرد گسترده، فرآیند انعطاف پذیر، دقت پردازش بالا، کیفیت خوب، فرآیند تولید تمیز و تحقق آسان اتوماسیون، انعطاف پذیری، هوشمندی و بهبود کیفیت محصول و بهره وری نیروی کار است.

ویژگی ماشین

1. دستگاه دارای ساختار میز کار باز، قفسه و پینیون با دو درایو با دقت بالا و ریل راهنمای خطی، انتقال پایدار و دقت بالا است.

2. هم بستر و هم تیر متحرک یک ساختار جوشکاری یکپارچه را اتخاذ می کنند. بستر در دمای 600 درجه سانتیگراد عملیات حرارتی شده و توسط فرز 12 متری دروازه ای به پایان می رسد. به مدت 24 ساعت در کوره خنک می شود. پس از بازپخت، خشن می شود و سپس تحت درمان پیری ارتعاشی قرار می گیرد، که می تواند جوشکاری و سازگاری پردازش، استحکام خوب، دقت بالا را به طور کامل از بین ببرد، می تواند استفاده طولانی مدت را بدون تغییر شکل نگه دارد.

3. محورهای X، Y و Z همگی از فرانسه با موتورهای سروو با دقت بالا، سرعت بالا، گشتاور زیاد، اینرسی زیاد، عملکرد پایدار و بادوام وارد می شوند. از سرعت و شتاب بالای کل دستگاه اطمینان حاصل کنید.

4. سیستم کنترل عددی ویژه دستگاه برش لیزر فیبر CYPCUT بر اساس سیستم عامل ویندوز را اتخاذ می کند و بسیاری از ماژول های عملکرد ویژه را برای کنترل برش لیزری با عملکردهای قدرتمند، رابط انسان و ماشین خوب و عملکرد ساده ادغام می کند.

5. نرم افزار تودرتو CYPNEST Expert Edition فناوری اصلی برای ماشین های برش CNC برای تحقق "برش تمام وقت، برش با راندمان بالا و برش با سرعت بالای تودرتو" است. این تضمین اساسی برای صرفه جویی موثر در مواد و بهبود راندمان برش است.

6. سر برش از سرهای برش لیزر فیبر ویژه تولید شده توسط مارک های مشهور بین المللی و سنسورهای خازنی، با دقت سنجش بالا، پاسخ حساس و پایدارترین و قابل اعتمادترین عملکرد استفاده می کند. 7. شیر تناسبی با کنترل الکترونیکی با دقت بالا وارد شده از آلمان می تواند فشار هوای گاز کمکی برش را برای دستیابی به بهترین اثر برش دقیقاً کنترل کند.

اجزای ماشین

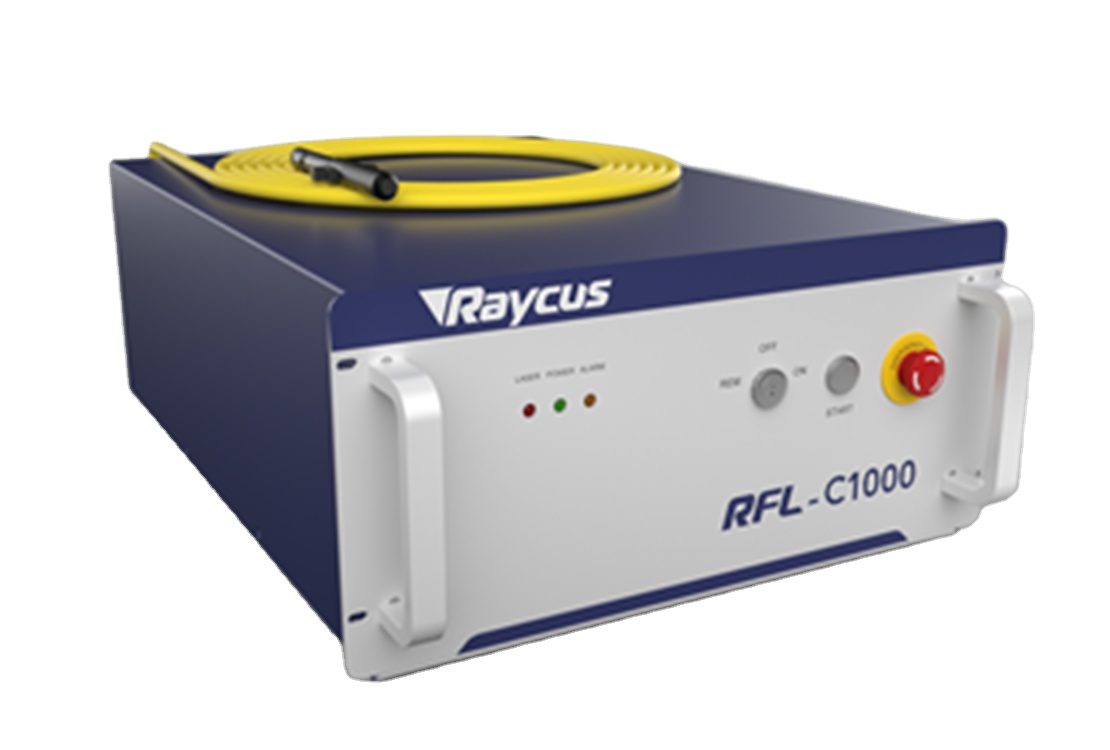

منبع لیزر فیبر Raycus RFL-C1000

• کیفیت پرتو عالی (BPP)

• BPP ثابت در محدوده توان کامل

• از فاصله کانونی طولانی استفاده کنید تا همچنان یک نقطه کوچک داشته باشید

• راندمان تبدیل الکترواپتیکال > 25%

• عملیات بدون نیاز به تعمیر و نگهداری

• طراحی مدولار، "plug and play"

• اندازه کوچک و نصب آسان

• عمر مفید منبع پمپ > 100000 ساعت

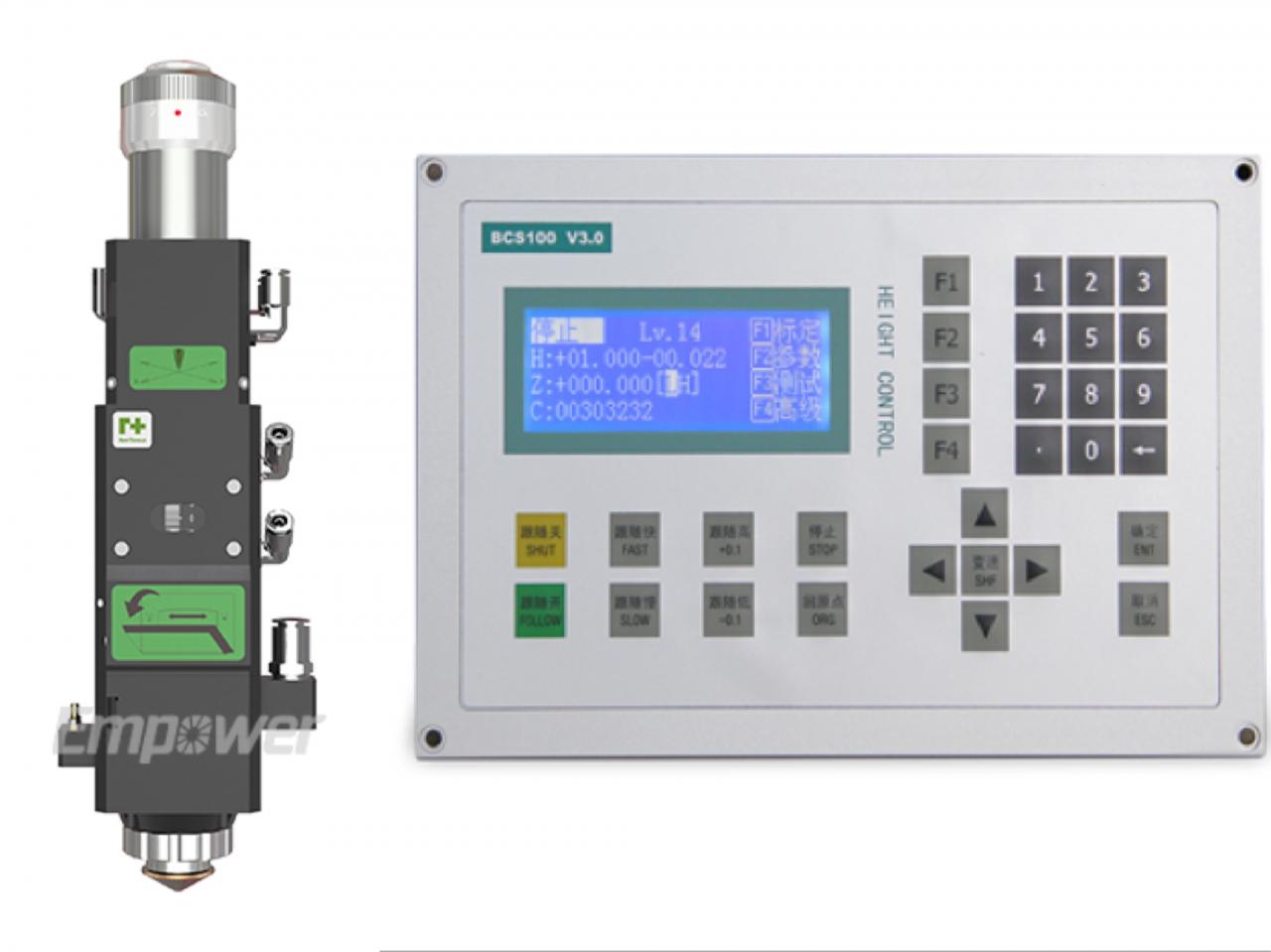

کنترل کننده سر و ارتفاع برش

• موجود با حسگر ارتفاع خازنی.

• سنسورهای دما از اپتیک محافظت کرده و احتمال گرم شدن بیش از حد را به حداقل می رساند.

• 10 میلی متر حرکت لنز برای تنظیم فوکوس.

• دسترسی سریع و آسان به شیشه پوشش.

• طراحی انعطاف پذیر برای بهینه سازی اندازه نقطه.

• جریان گاز کمکی صاف.

• طراحی فشرده و سبک.

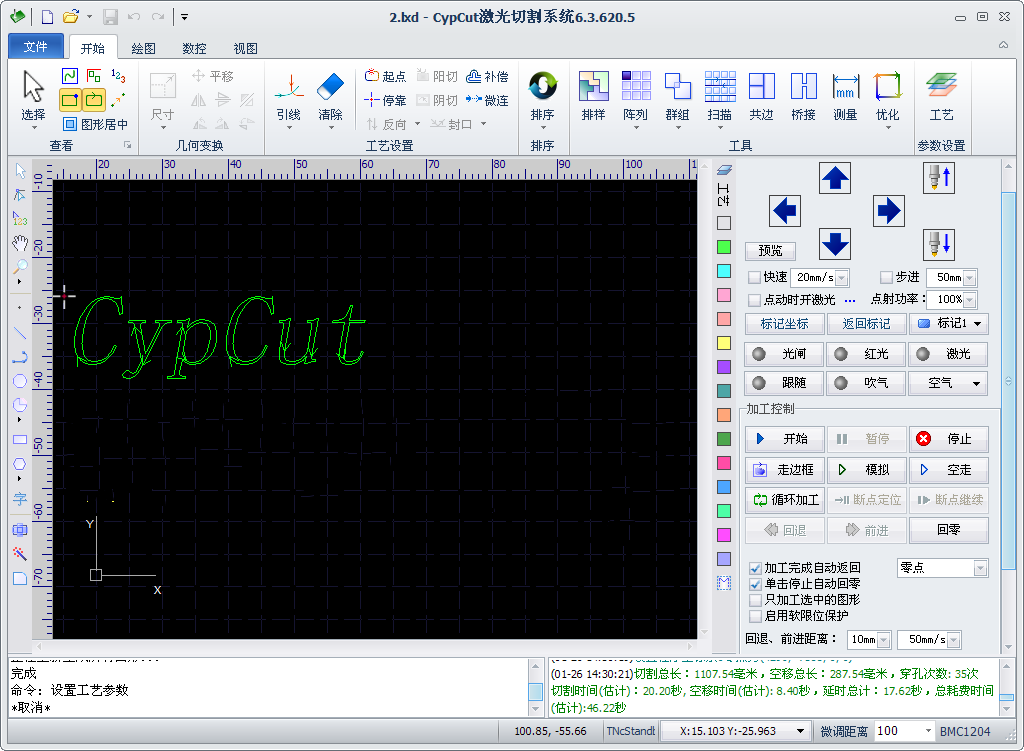

سیستم برش Cypcut

• تنظیم خودکار ارتفاع

• حفاظت از نرم افزار

• کنترل توان پرتو لیزر

• عملکرد از سرگیری نقطه خاموش شدن ناگهانی

• پرش قورباغه و عملکرد موقعیت یابی خودکار لبه

• پاسخ زمان واقعی برای جلوگیری از تاخیر سیگنال که باعث لبه گرد می شود

مشخصات

لیست اجزای اصلی
خیر	نام قطعه	سازنده -- محل مبدا
1	ماشین ابزار	ابزار دستگاه جوش صفحه--دهان
2	پرتو ماشین	تیرآلومینیوم--دهان
3	منبع لیزر فیبر	Raycus/Max 1000W--چین
4	سر لیزری	Raytools-- چین
5	سیستم برش	Cypcut -- چین
6	سروو موتور و درایور	اشنایدر -- فرانسه
7	کاهنده سرعت	شیمپو -- ژاپن
8	ریل های راهنما	هیوین -- تایوان
9	Rack & Pinion	YYC از تایوان
10	شیر متناسب	SMC -- ژاپن
11	چیلر	هانلی -- چین

مشخصات فنی
قدرت لیزر	1000 وات
ناحیه برش (mm) (L×W)	3000mm×1500mm
حداکثر سرعت برش (m/min)	120 متر در دقیقه
حداکثر شتاب	1.5G
دقت موقعیت یابی	± 0.03 میلی متر
دقت تکرارپذیری	± 0.02 میلی متر
حداقل عرض خط	0.15 میلی متر
حداکثر عمق برش (فولاد ملایم)	12 میلی متر
فولاد ضد زنگ N2	5 میلی متر
آلومینیوم	3 میلی متر
راه رانندگی	سروو موتور وارداتی
راه انتقال	درایور دو قفسه دنده و پینیون وارداتی
الزامات برق	380V/50Hz.60Amp
مصرف برق	12 کیلو وات
وزن قطعه کار	800 کیلوگرم
وزن	5500 کیلوگرم
اندازه طرح (میلی متر)	4800mm×2700mm×1900mm (L×W×H)
اندازه طرح با تعویض پالت (میلی متر)	8400mm×3000mm×2100mm (L×W×H)

مزایا و کاربردها

مزایای:

1، صرفه جویی در هزینه در مصرف برق / فقط 20-30٪ دستگاه برش لیزر CO2 تحت همان قدرت.

2، انعطاف پذیری و برش دقیق قطعات ساده یا پیچیده

3، لیزر فیبر مارک جهانی وارداتی / طول عمر بیش از 100000 ساعت را اتخاذ می کند

4، سروو موتور و سیستم چرخ دنده وارداتی برش دقیق را تضمین می کند

5، برش با کیفیت بالا بدون نیاز به تکمیل اضافی

6، سرعت برش بالاتر و کارآمد، سرعت برش صفحه بیش از 10 متر در دقیقه

7، برش بدون تماس که به معنی عدم وجود علائم یا آلودگی مواد است

8، امکان برش تقریباً هر ورق فلزی

برنامه های کاربردی:

مواد قابل اجرا: فولاد ضد زنگ، فولاد کربن، فولاد آلیاژی، فولاد سیلیکونی، فولاد فنری، آلومینیوم، آلیاژ آلومینیوم، ورق گالوانیزه و سایر لوله ها و لوله های فلزی.

صنعت قابل اجرا: این به طور گسترده ای در پردازش خطوط لوله صنعتی، تجهیزات ضد انفجار، صنایع نظامی، صنایع شیمیایی، اکتشاف نفت، لامپ ها و فانوس ها، پردازش فلز، آهن آلات، ساختمان و غیره استفاده می شود.

خدمات و مزایای ما

خدمات ما

1. دو سال گارانتی برای این دستگاه لیزر فیبر و قطعات لیزر فیبر؛ یک سال گارانتی برای سایر دستگاه ها و قطعات.

2. 24 ساعت پشتیبانی فنی آنلاین حرفه ای.

3. مهندس ماهر به مشتری کمک می کند تا مشکل را با TM، Whatsapp در زمان وقوع مشکل حل کند.

4. به روز رسانی نرم افزار رایگان.

5. نگهداری مادام العمر و تامین قطعات یدکی.

مزایای ما

1. Alibaba Authentication Enterprise

2. 12 سال تجربه صادرات

3. 20 سال تجربه تولید

4. سرویس OEM&ODM

5. خدمات آنلاین 24 ساعته

6. شبکه نمایندگی در سراسر جهان

جزئیات

• کاربرد: برش لیزری
• مواد قابل اجرا: فلز
• وضعیت: نو
• نوع لیزر: لیزر فیبر
• منطقه برش: 3000 * 1500 میلی متر
• سرعت برش: 120 متر در دقیقه
• فرمت گرافیکی پشتیبانی شده: DXF
• ضخامت برش: 1-10 میلی متر
• CNC یا نه: بله
• حالت خنک کننده: خنک کننده با آب
• نرم افزار کنترل: Cypcut
• منبع لیزر نام تجاری: Raycus/IPG/Max
• برند هد لیزر: Raytools/Precitec
• سروو موتور برند: Yaskawa
• برند Guiderail: HIWIN
• نام تجاری سیستم کنترل: Cypcut
• وزن (کیلوگرم): 5500 کیلوگرم
• نکات کلیدی فروش: عمر طولانی
• برند لنز نوری: Raytools
• گارانتی: 1 سال
• صنایع قابل اجرا: کارخانه تولید، پردازش ورق فلز
• گزارش تست ماشین آلات: ارائه شده است
• بازرسی خروجی ویدئو: ارائه شده است
• گارانتی قطعات اصلی: 2 سال
• اجزای اصلی: منبع لیزر
• حداکثر سرعت برش (m/min): 120 m/min
• حداکثر شتاب: 1.5G
• دقت موقعیت یابی: ± 0.03 میلی متر
• دقت تکرارپذیری: ± 0.02 میلی متر
• حداقل عرض خط: 0.15 میلی متر
• حداکثر عمق برش (فولاد ملایم): 12 میلی متر
• فولاد ضد زنگ N2: 5 میلی متر
• آلومینیوم: 3 میلی متر
• نیازهای الکتریکی: 380 ولت / 50 هرتز. 60 آمپر
• اندازه طرح با تعویض پالت (mm): 8400mm*3000mm*2100mm (L*W*H)
• گواهینامه: Sgs
• خدمات پس از فروش ارائه شده: پشتیبانی آنلاین، قطعات یدکی رایگان، پشتیبانی فنی ویدئویی
• خدمات پس از گارانتی: پشتیبانی فنی ویدئویی، بدون خدمات، پشتیبانی آنلاین، قطعات یدکی، خدمات نگهداری و تعمیرات در محل
