دستگاه برش لیزری فیبر لوله ورق و لوله لوله با استفاده دوگانه Cnc برای فلز

ویژگی های محصول

1. یک دستگاه با عملکرد دوگانه، صرفه جویی در هزینه می تواند ورق های فلزی و لوله ها را برش دهد. علاوه بر این، طراحی دو در یک باعث صرفه جویی زیادی در سطح زمین می شود و راندمان کار را تا حد زیادی بهبود می بخشد.

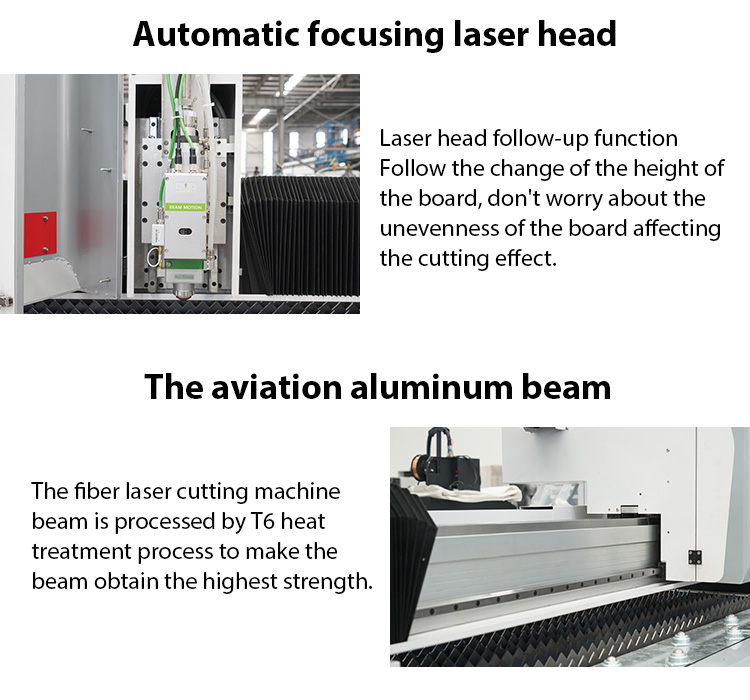

2. پرتو متقاطع آلومینیومی درجه هواپیما آلومینیوم درجه هواپیما مقاوم در برابر خوردگی، سبک وزن و بسیار سفت است و برش لیزری با سرعت بالا را تضمین می کند. علاوه بر این، به دلیل عملکرد دینامیکی عالی مانند ضد پیچش، ضد کج شدن و ضد تغییر شکل، دقت برش عالی را تضمین می کند.

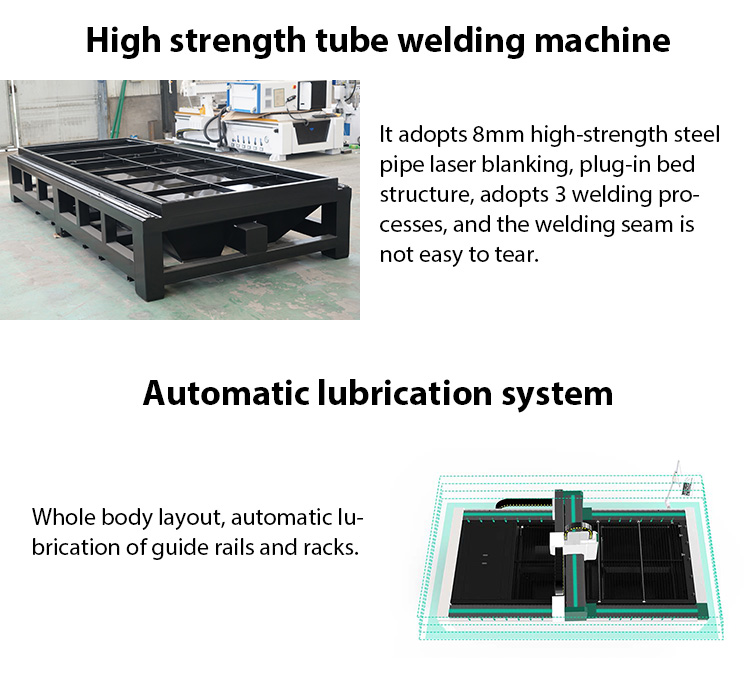

3. تخت جوش داده شده لوله فولادی کربن دیواره ضخیم با کیفیت بالا تخت دستگاه استحکام بالا پایدارتر و بادوام تر است. پس از درمان بازپخت 600 ℃، تخت دستگاه دارای استحکام ساختاری قوی است. ساختار کلی مکانیکی دستگاه دارای تغییر شکل کوچک، لرزش کم است، از دقت برش اطمینان می دهد.

4. کابینت کنترل مستقل همه اجزای الکتریکی و منابع لیزر در یک کابینت کنترل جداگانه برای جلوگیری از تجمع گرد و غبار تعبیه شده اند. علاوه بر این، کابینت کنترل مجهز به تهویه مطبوع ترموستاتیک اتوماتیک است. این کار از آسیب دیدن قطعات ناشی از دمای بالای تابستان جلوگیری می کند.

5. سیستم حذف گرد و غبار با حجم زیاد. سیستم حذف گرد و غبار می تواند تمام دود تولید شده از فرآیند برش را با حجم هوای زیاد حذف کند. این به محافظت از سلامت اپراتور و محیط کار کمک می کند.

پارامترهای فنی

منطقه کار	1500 * 3000 میلی متر
توان خروجی لیزر	1000W/2000W/3000W/4000w (اختیاری)
دقت موقعیت یابی محور X/Y	± 0.03 میلی متر
دقت تغییر موقعیت محور X/Y	± 0.02 میلی متر
حداکثر شتاب	1.5G
سروو موتور	ژاپن یاسکاوا / ژاپن فوجی
اجزای الکتریکی	اشنایدر
کاهنده	ژاپن SHIMPO

مشخصات محصول

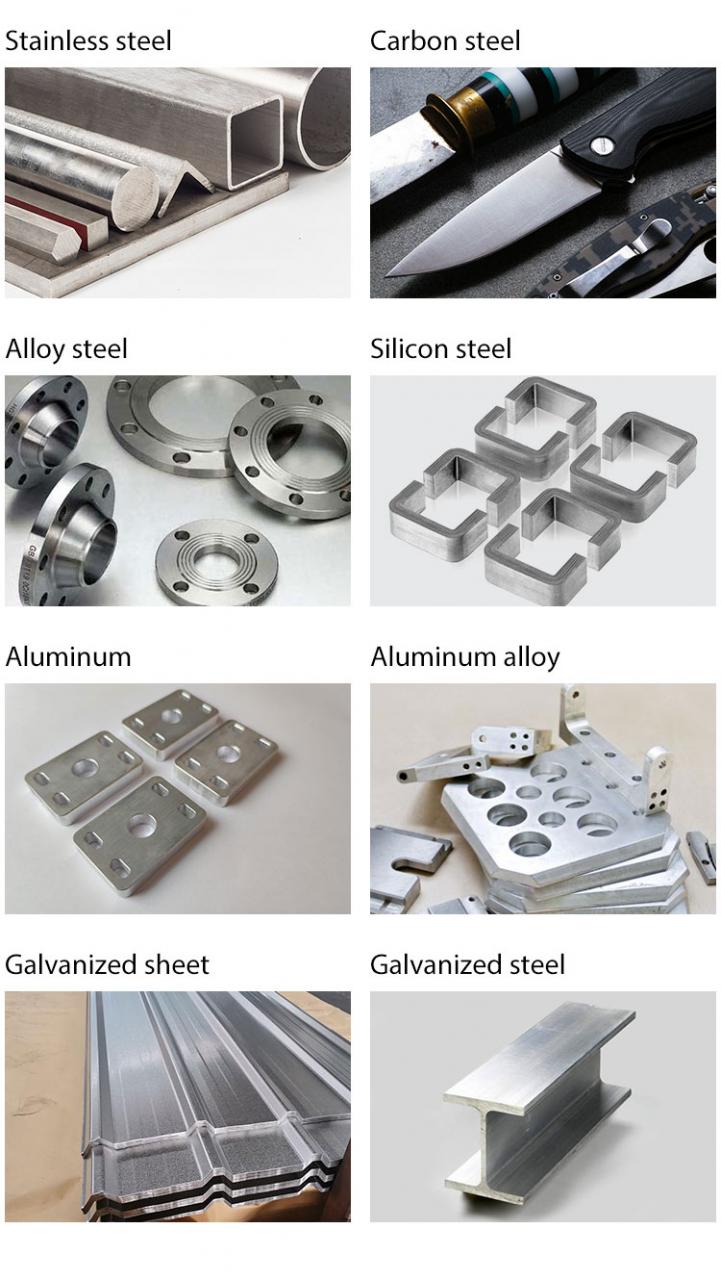

مواد کاربردی

جزئیات

• کاربرد: برش لیزری
• مواد قابل اجرا: فلز
• وضعیت: نو
• نوع لیزر: لیزر فیبر
• منطقه برش: 1500mm*3000mm
• سرعت برش: 75 متر در دقیقه
• فرمت گرافیکی پشتیبانی شده: PLT، Dst، DXP
• ضخامت برش: تا متریال
• CNC یا نه: بله
• حالت خنک کننده: خنک کننده با آب
• نرم افزار کنترل: CYPCUT
• منبع لیزر نام تجاری: Raycus
• برند سر لیزری: Raytools
• سروو موتور برند: FUJI
• برند Guiderail: HIWIN
• نام تجاری سیستم کنترل: Cypcut
• وزن (کیلوگرم): 4500 کیلوگرم
• نکات کلیدی فروش: قیمت رقابتی
• برند لنز نوری: Might
• گارانتی: 2 سال
• صنایع قابل اجرا: هتل ها، فروشگاه های پوشاک، کارخانه تولید، تعمیرگاه های ماشین آلات، فروشگاه مواد غذایی، چاپخانه ها، انرژی و معدن
• گزارش تست ماشین آلات: ارائه شده است
• بازرسی خروجی ویدئو: ارائه شده است
• گارانتی قطعات اصلی: 1 سال
• اجزای اصلی: موتور، بلبرینگ، پمپ، موتور
• حالت کار: موج پیوسته
• پیکربندی: 3 محوره
• محصولات مورد استفاده: ورق فلز و لوله
• ویژگی: SERVO-MOTOR
• منطقه پردازش: 1500x3000 میلی متر
• سیستم کنترل: سیستم کنترل Cypcut
• سیستم خنک کننده: چیلر آبی TEYU S&A CW6250
• Laser Head: Switzerland Ray tools Laser Head
• ریل مربع: تایوان PMI Y#30*2، X 20#
• قفسه دنده: آلمان YYC قفسه سنگ زنی با دقت بالا (#2 متر)
• موتور و راننده: ژاپن Yaskawa850w برای محور X,Y، محور Z با 400w ژاپن Yaskawa
• کاهنده: کاهنده شیمپ ژاپن
• قطعات پنوماتیک: قطعات پنوماتیک ژاپن SMC
• قطعات الکتریکی: فرانس اشنایدر
