دستگاه خم کن Cnc بریک پرس هیدرولیک 15t 40t 80t 100t

ماشین ترمز/خم کن

دستگاه خم کن cnc بریک هیدرولیک با بک گاج دقیق، سروو موتور، حفاظت ایمنی، گیره سریع، بال اسکرو و راهنمای خطی. همه از آلمان، ایالات متحده آمریکا، هلند، ایتالیا قطعات نام تجاری. ضخامت خم و طول را می توان به صورت سفارشی تولید کرد.

گرافیک قابل برش

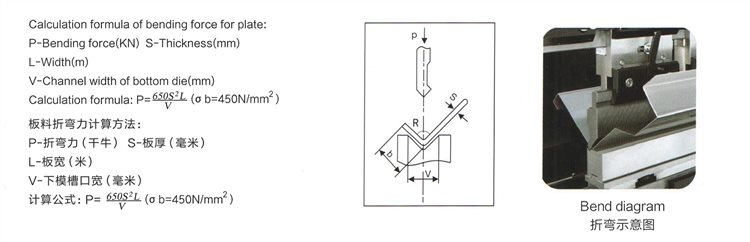

نمودار نیرو برای پرس ترمز

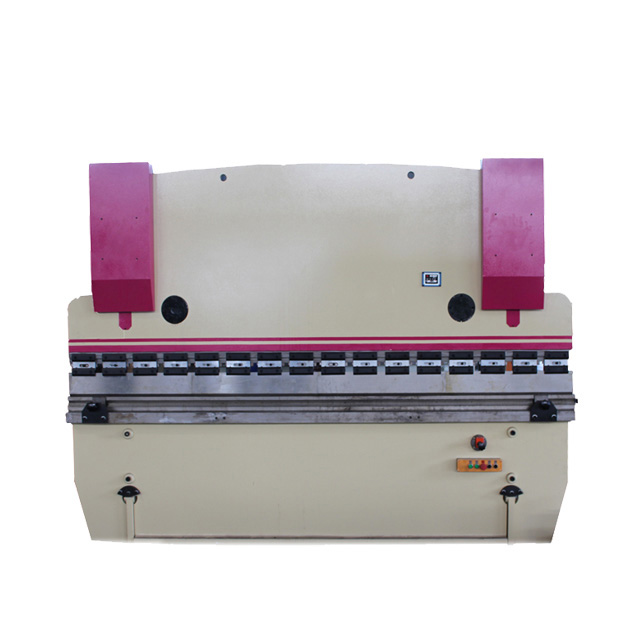

WC67Y/K پرس ترمز

●کنترل سرو موتور

● ذخیره تا 100 برنامه

●تا 25 خم در هر برنامه

● کتابخانه ابزار و برنامه ابزار

●برنامه زاویه خم شدن خودکار

●سرعت ram و backgahge بالاتر

● دقت خمش و موقعیت یابی بالاتر

ویژگی های WC 67Y/K

کل ساختار دستگاه جوش داده شده به استحکام بالایی دست می یابد. این دستگاه توسط نرم افزار ANSYS طراحی شده است که می تواند قابلیت اطمینان و دقت ترمز فشاری را تضمین کند.

موتورهای بک گاج توسط اینورتر کنترل می شوند که می تواند با تغییر فرکانس و ولتاژ موتور به دقت موقعیت مکانی بالا و رم دست یابد.

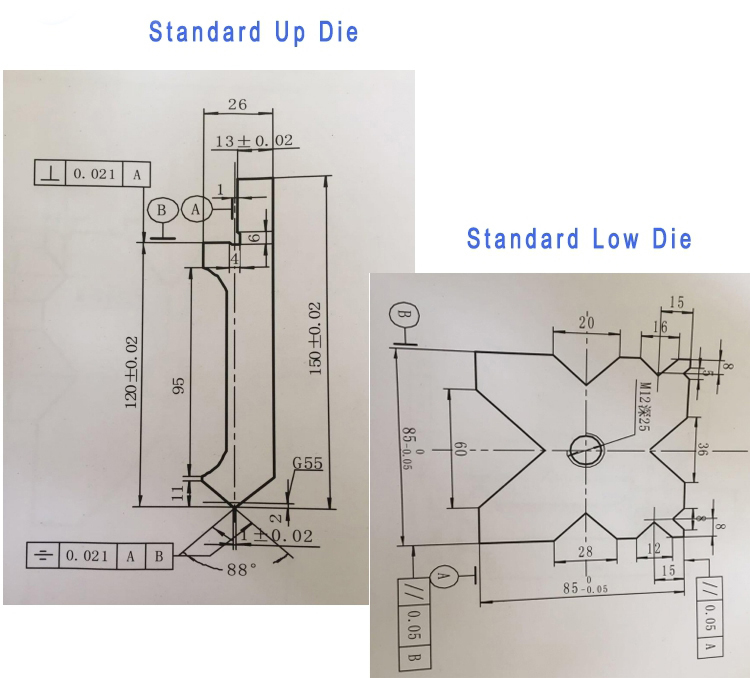

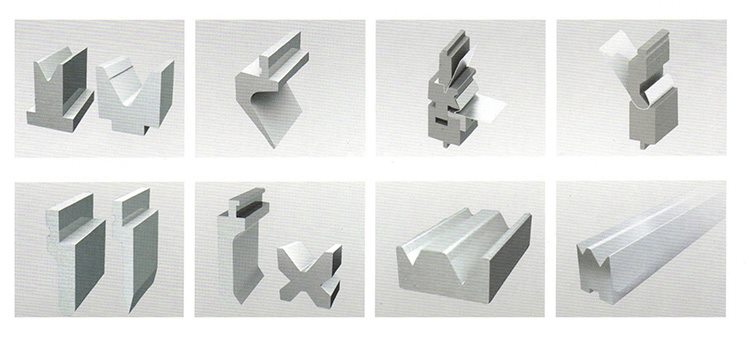

پانچ و قالب های مختلف با توجه به نیاز مشتری اختیاری هستند، مانند قالب Multi-V، قالب شعاع، قالب یقه غاز، و غیره. یک مجموعه از پانچ و قالب استاندارد کامل به صورت رایگان ارائه می شود.

محور X (Backgahge) و Y (Ram Stroke یا سیلندر) را می توان توسط کنترل کننده سیستم E21 برنامه ریزی کرد که می تواند تا 40 گروه برنامه را ذخیره کند. محافظ ایمنی فلزی جانبی و عقب مطابق با استاندارد ایمنی اروپا است.

اضافه بار هیدرولیک را می توان با شیر سرریز محافظت کرد، فشار سیستم را می توان به راحتی با سوئیچ فشار تنظیم کرد.

سوئیچ پا با دکمه اضطراری می تواند دستگاه را بلافاصله در صورت وقوع حادثه متوقف کند.

تایپ کنید	فشار اسمی	طول میز کار	فاصله ستون ها	عمق گلو	Slide Stroke	حداکثر باز	قدرت موتور	ابعاد
تایپ کنید	(KN)	(میلی متر)	(میلی متر)	(میلی متر)	(میلی متر)	(میلی متر)	(KW)	(میلی متر)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

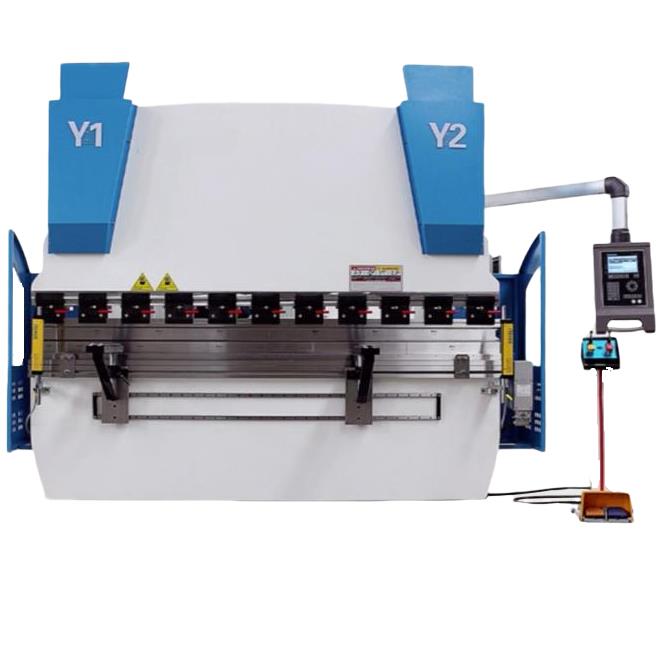

دستگاه خم کن CNC ترمز سروو پرس الکتروهیدرولیک سری WE67K

دستگاه خم کن CNC ترمز سروو پرس الکتروهیدرولیک سری WE67K از جوشکاری یکپارچه و ساختار پردازش یکپارچه استفاده می کند.

اجزای اصلی بدنه با نرم افزار تحلیل المان محدود ANSYS تجزیه و تحلیل می شوند که اطمینان و اطمینان را تضمین می کند.
دقت کلی ماشین ابزار

سیلندر روغن اصلی در هر دو طرف از حالت کنترل ضربه خمشی نوع بافل مکانیکی سنتی عبور می کند.
دستگاه و حالت کنترل حلقه بسته شامل شیر سروو الکترو هیدرولیک وارداتی از آلمان و خط کش توری وارداتی از آلمان را اتخاذ می کند.

ویژگی های WE67YK

●پیکربندی پیشرفته، ترمز فشاری هیدرولیک CNC با دقت بالا و راندمان بالا

●ساختار جوش کل نگر

● سیستم سروو الکتروهیدرولیک، حلقه بسته همگام سازی لغزنده را کنترل می کند

●مکانیسم تاج دوبل

●پیکربندی استاندارد با 3 1 محور:
Y1 (به سمت بالا به پایین سیلندر سمت چپ)
Y2 (به سمت بالا به پایین سیلندر سمت راست)
X (به جلو به عقب از backguge)
V (تاج تاج هیدرولیک)

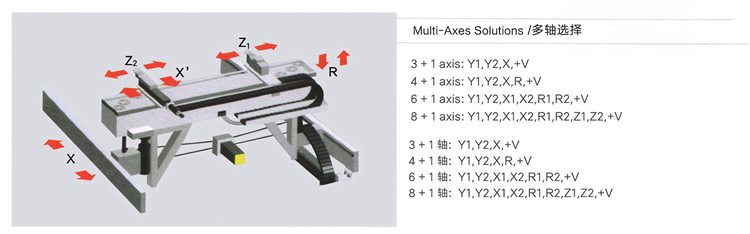

●سیستم Backgauge اختیاری:
4axes Backgauge (X. R, Z1. Z2)
5axes Backgauge (XR Z1. Z2, X')
6 محور Backgauge (X1. X2. R1. R2، Z1. Z2)

تایپ کنید	فشار اسمی	طول میز کار	فاصله ستون ها	عمق گلو	Slide Stroke	حداکثر باز	قدرت موتور	ابعاد
تایپ کنید	(KN)	(میلی متر)	(میلی متر)	(میلی متر)	(میلی متر)	(میلی متر)	(KW)	(میلی متر)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

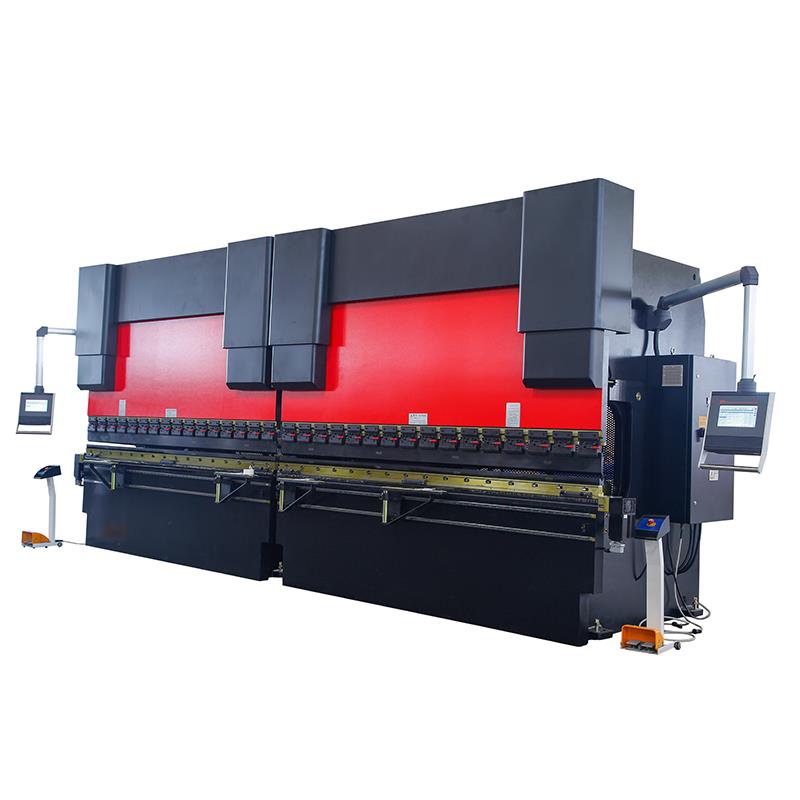

دوبار فشار دادن ترمز

دو مین فریم (WC67Y/WE67K) برای پیکربندی تجهیزات همزمان اتصال دوگانه ماشین انتخاب شدند.

دستگاه خمش ترکیبی دو دستگاه می تواند قطعه کار فوق العاده طولانی را پردازش کند، به ویژه برای ساخت و ساز شهر، قطب نور بزرگراه، قطب برق و غیره مناسب است.

این دو نوع ماشین ابزار همچنین می توانند به طور جداگانه برای بهبود راندمان تولید استفاده شوند و مجهز به انحراف هستند.
مکانیسم جبران خسارت

مکانیسم سنکرون از سروو مایع مکانیکی و بلوک مکانیکی استفاده می کند. ●این دستگاه با دو ست پرس بریک 400 تنی ترکیب شد.

کنترل پشت سر هم به کار همزمان می رسد. دستگاه تکی با میز کار، تخته دیوار راست و چپ ترکیب شد.

با توجه به حمل و نقل، ما ساختار مونتاژ شده را اتخاذ می کنیم. قفسه دارای استحکام قوی است، دو سیلندر بر روی تخته دیوار راست و چپ نصب شده است، سیستم هیدرولیک تحت عمل سیستم الکتریکی قرار گرفته است، رام درایو در حال کار کردن است. روی قوچ، قالب های بالایی وجود دارد، هنگامی که قالب های بالایی و قالب های پایینی لمس می شوند، سیستم فشار را افزایش می دهد و قطعه کار را تشکیل می دهد.

با قالب های مختلف و تحت انواع مختلف خمشی می تواند به اشکال مختلف قطعه کار دست یابد. کیفیت ثابت و
قابل اعتماد.

تایپ کنید	فشار اسمی	طول میز کار	فاصله ستون ها	عمق گلو	Slide Stroke	حداکثر باز
تایپ کنید	(KN)	(میلی متر)	(میلی متر)	(میلی متر)	(میلی متر)	(میلی متر)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

سوالات متداول

1. آیا شرکت شما پیشنهاد سفارشی را می پذیرد، ما نیاز خاصی داریم.

RAYMAX شرکتی است که بر روی تحقیق و ساخت ماشین‌های cnc مدولار تمرکز دارد. ما تجربه بسیار غنی و توانایی تحقیق و توسعه ماشین ابزار قوی داریم. ما بسیار مایل هستیم تا زمانی که نیازهای مشخصی دارید، تجهیزات سفارشی بسیار کارآمد را به شما ارائه دهیم.

2. دستگاه در شرکت شما چه گواهینامه ای دریافت می کند؟

ما تاییدیه سیستم کیفیت ISO9001 و گواهینامه CE را گذرانده ایم.

3. آیا لیست قیمت برای پیکربندی اختیاری دارید؟

ما پیکربندی های مختلف و مشخصات بسیار متفاوتی داریم، بنابراین نمی توانیم لیست قیمت را به شما ارائه دهیم. اگر به پیکربندی خاصی علاقه دارید، لطفا با مهندس فروش ما تماس بگیرید.

4. آیا شرکت شما قیمت CIF را می پذیرد؟

قیمت CIF شامل هزینه حمل و نقل دستگاه cnc است که با توجه به درگاه مقصد مختلف و در ماه های مختلف باید نقل قول شود. لطفاً در صورت داشتن چنین نیازی با ما تماس بگیرید. قیمت CIF همچنین شامل حق بیمه دریایی است که 2‰ از 1.1* مقدار کل است.

5. اگر مهندس شما برای تعمیر دستگاه و انجام برخی آموزش ها به کشور ما بیاید، هزینه آن چقدر خواهد بود؟

این هزینه عمدتاً شامل هزینه بلیط های پرواز رفت و برگشت، سفر و اقامت و همچنین هزینه پرداخت می شود. هزینه پرسنل است
100 USD/روز/نفر، به طور معمول، این یک کار دو نفره است. اما به تجهیزات بزرگ یا نصب و اشکال زدایی کل خط بستگی دارد.

6. گارانتی چیست؟

گارانتی 12 ماه است که از روز ورود دستگاه به درگاه واردکننده شروع می شود.

7. روش های حمل و نقل شما چیست؟

برای اکثر کشورها، ما ماشین خود را از طریق دریا حمل می کنیم، همانطور که برای کشورهای داخلی، ممکن است از حمل و نقل راه آهن یا بزرگراه استفاده کنیم. دستگاه cnc صادراتی همه توسط جعبه چوبی بسته بندی می شود که می تواند در یک HQ 40 ثابت شود.

8. اگر دستگاه خارج از گارانتی باشد، هزینه لوازم جانبی را چگونه می توان شارژ کرد؟

برای دستگاه خارج از گارانتی که نیاز به تعویض قطعات دارد، ما طبق نقل قول قطعات شارژ می کنیم. اگر سوالی دارید، برای مشاوره به ما ایمیل بزنید.

9. برای خرابی دستگاه چه کاری انجام دهم؟

اگر خرابی دستگاه و کاربران قادر به رفع آن نیستند، لطفاً برای مشاوره به ما ایمیل بزنید. بخش خدمات ما ظرف 24 ساعت پاسخ خواهد داد.

10. چگونه گارانتی ماشین را تعریف کنیم؟ زمان بندی را از چه زمانی شروع کردید؟

ما گارانتی را بر اساس شماره کارخانه شناسایی می کنیم. زمان گارانتی پس از راه اندازی و پذیرش تجهیزات محاسبه می شود. اگر سوالی دارید، برای مشاوره به ما ایمیل بزنید.

11. مدت زمان گارانتی ماشین ابزار چقدر است؟

تعهد ما به ماشین آلات مشتری یک سال گارانتی است. برای خرید کاربر ثبت نام شده به عنوان عضو در این وب سایت با شماره کارخانه دستگاه می توانید از گارانتی تمدید 3 ماهه برخوردار شوید. برای جزئیات، لطفا به خدمات عضویت مراجعه کنید.

12. آیا MC دفترچه راهنمای نگهداری و راهنمای عملیات دارد؟

هر دستگاه cnc که از کارخانه خارج می شود همراه با سری های مرتبط یا مدل دستورالعمل های انگلیسی از جمله دفترچه راهنمای تعمیر و نگهداری و راهنمای عملیات خواهد بود. اسناد ضمیمه ممکن است شامل دستورالعمل کنترل کننده cnc، دستورالعمل قطعاتی که خریداری کرده اید (مانند میز چرخشی، خنک کننده روغن) باشد.

جزئیات

Slider Stroke (mm): 320 mm
سطح اتوماتیک: نیمه اتوماتیک
عمق گلو (mm): 450 میلی متر
نوع دستگاه: میله پیچشی، دستگاه مهره زنی
طول میز کار (mm): 4000
عرض میز کار (میلی متر): 400 میلی متر
ابعاد: 6060*3100*3800mm
وضعیت: نو
مواد / فلز پردازش شده: فولاد ضد زنگ
اتوماسیون: اتوماتیک
خدمات اضافی: برش به طول
سال: 2021
وزن (کیلوگرم): 1850
قدرت موتور (کیلووات): 37 کیلووات
نکات کلیدی فروش: اتوماتیک
گارانتی: 1 سال
صنایع قابل اجرا: مغازه های مصالح ساختمانی، تعمیرگاه های ماشین آلات، کارخانه تولیدی، مزارع، خرده فروشی، کارهای ساختمانی، شرکت تبلیغاتی
مکان نمایشگاه: ایالات متحده، آلمان، ویتنام، برزیل، پرو، مکزیک، روسیه، تایلند، مراکش، کنیا، شیلی، الجزایر، آفریقای جنوبی
نوع بازاریابی: محصول جدید 2020
گزارش تست ماشین آلات: ارائه شده است
بازرسی خروجی ویدئو: ارائه شده است
گارانتی قطعات اصلی: 1 سال
اجزای اصلی: موتور
خدمات پس از فروش ارائه شده: مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، قطعات یدکی رایگان، نصب، راه اندازی و آموزش میدانی، خدمات تعمیر و نگهداری و تعمیرات، پشتیبانی فنی ویدئویی، پشتیبانی آنلاین
مواد اولیه: میله فولادی
قدرت: هیدرولیک
کاربرد: خم کردن ورق فلزی
ولتاژ: 220V/380V/400V
مواد پردازش: فولاد آلومینیوم
استفاده از: فولاد مربعی I-beam ect.
مواد پردازش شده: خم شدن صفحه ورق فولادی ملایم
مواد: خم شدن صفحه آلومینیومی
گواهینامه: ISO 9001:2000
خدمات پس از گارانتی: پشتیبانی فنی ویدئویی، پشتیبانی آنلاین، قطعات یدکی، خدمات نگهداری و تعمیرات میدانی
