دستگاه خم کن ورق فلزی ترمز مینی پرس فولاد ضد زنگ صفحه خم کن هیدرولیک

توضیحات محصول

ترمز فشاری صفحه هیدرولیک WC67K NC با کنترلر E21

پرس ترمز ورق فلزی با سیستم E21 NC

مبدل فرکانس موقعیت موتور محور X,Y را کنترل می کند: SIEMENS Germay

شیر: بوش رکسروث آلمان

برق: اشنایدر فرانسه

1. طراحی مطابق با استانداردهای بین المللی اتحادیه اروپا است. بدنه با بازپخت استرس داخلی را از بین می برد و دقت و استحکام بالاتری را تضمین می کند. همه ماشین ها با استفاده از برنامه نویسی SOLID WORKS 3D طراحی شده اند و با فولاد با کیفیت ST44-1 با آخرین تکنولوژی ساخته شده اند.

2. دستگاه خم کننده محور پیچشی سری WC67K از سیستم کنترل Chines ESTUN NC استفاده می کند تا به شما کمک کند بهره وری خود را افزایش دهید و کمترین هزینه و هزینه های تعمیر و نگهداری را کاهش دهید. کیفیت بالا و خمش مکرر با استفاده از سیلندرها و شیرهای هماهنگ به دست می آید.

3. سیستم کنترل برنامه ریزی سیستم E21 و اینورتر عملکرد موقعیت یابی دقیق محور X محور Y را درک می کند.

4. فناوری کنترل هیدرولیک پاسخ فرکانس پیشرفته، پرتو فوقانی سفت و سخت بر روی یاتاقان های 8 نقطه ای با دقت خمشی 0.01-- میلی متر اجرا می شود.

5. عملکرد جبرانی اختیاری محور V، و قالب مناسب را برای خم کردن قطعات کار پیچیده به راحتی انتخاب کنید. تجهیزات استاندارد.

کنترلر چینی E21 NC

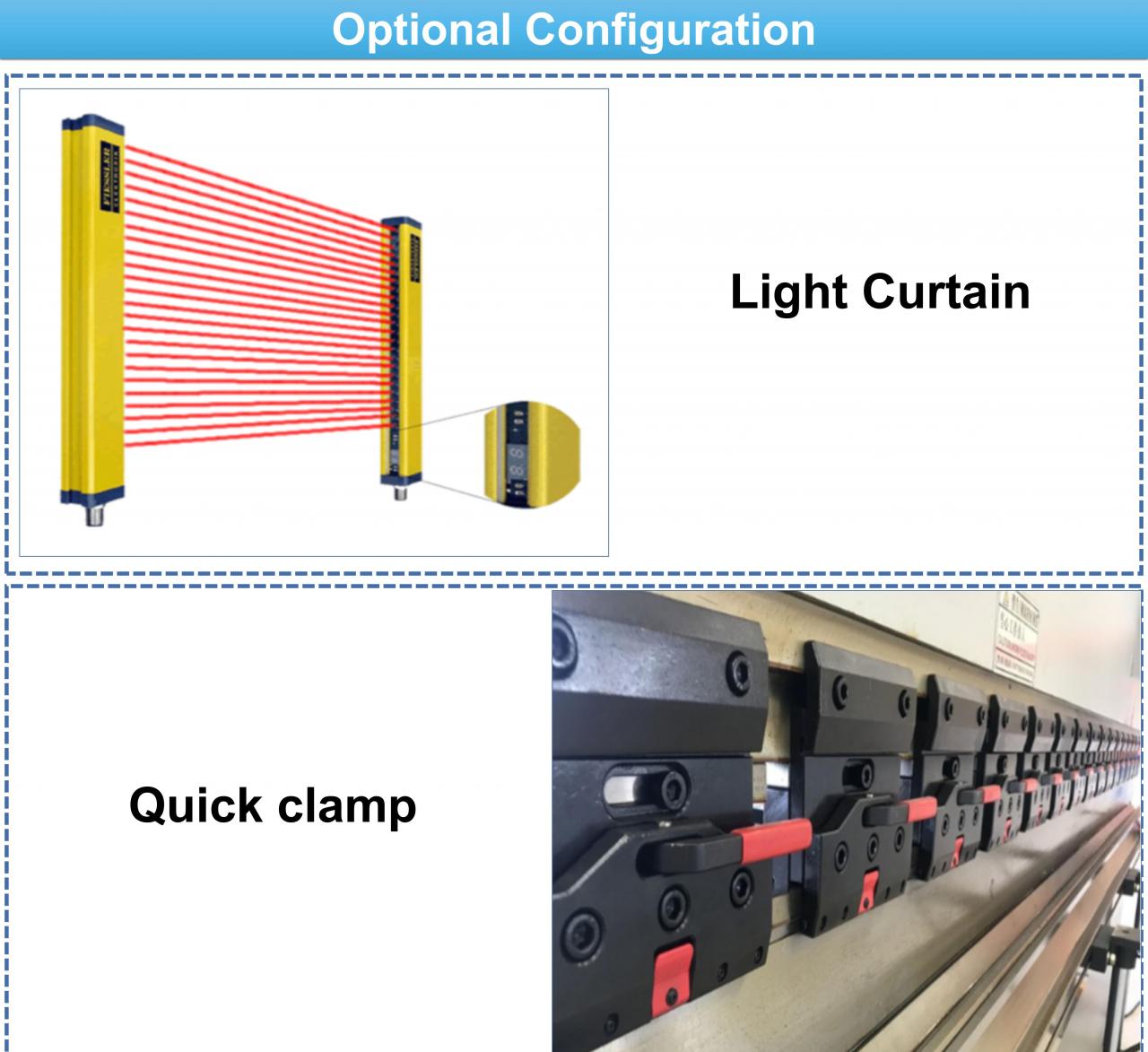

1. محافظ نور ایمنی اپراتورها را در حین کار تضمین می کند

2. تنظیم کنترل سیستم محور Y و X محور و مبدل فرکانس موقعیت آنها را کنترل می کند.

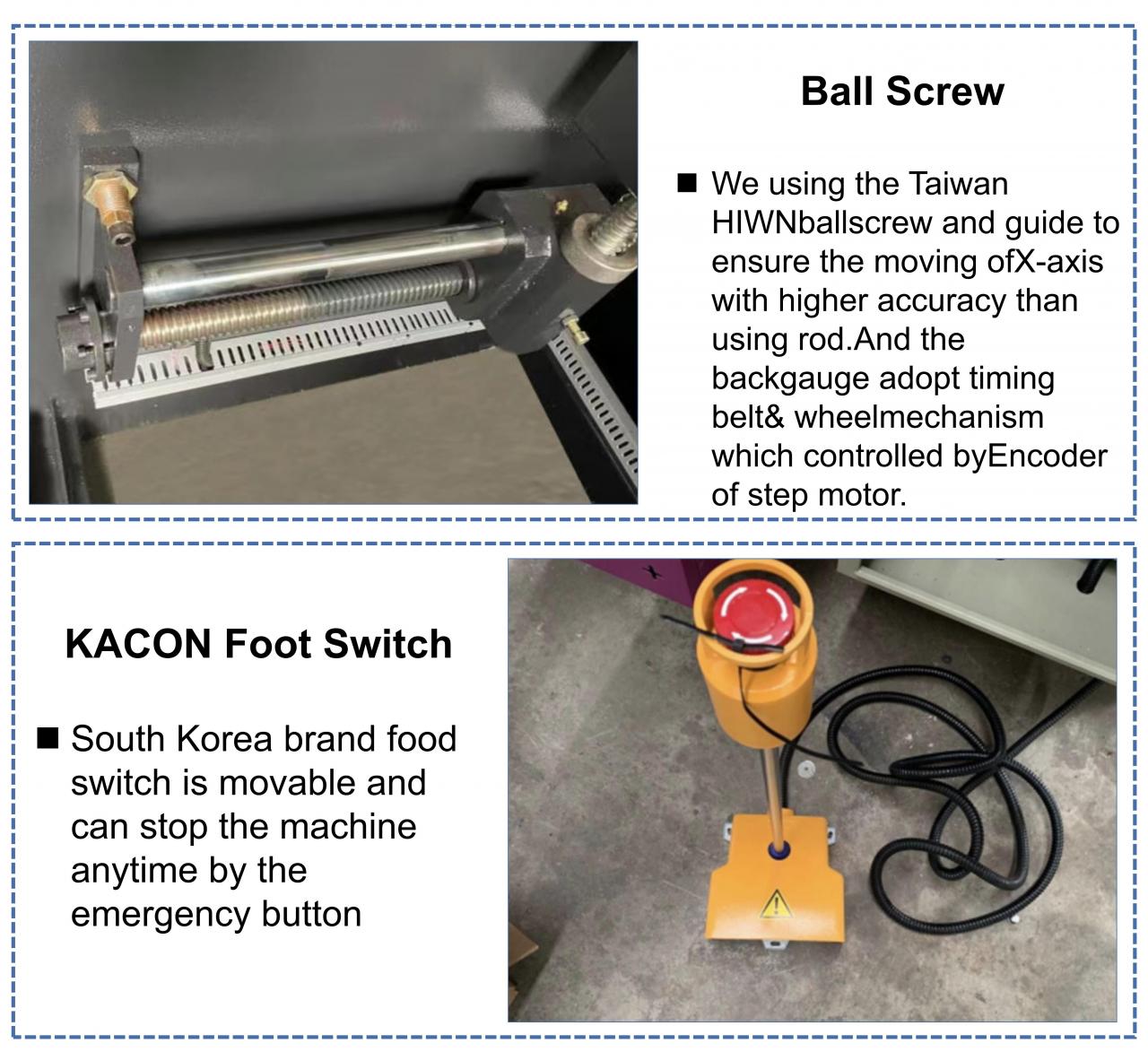

3. دقت ریل راهنمای خطی و پیچ توپ 0.01 میلی متر (HIWIN، تایوان).

4. ساخت و ساز تک بلوک فولادی.

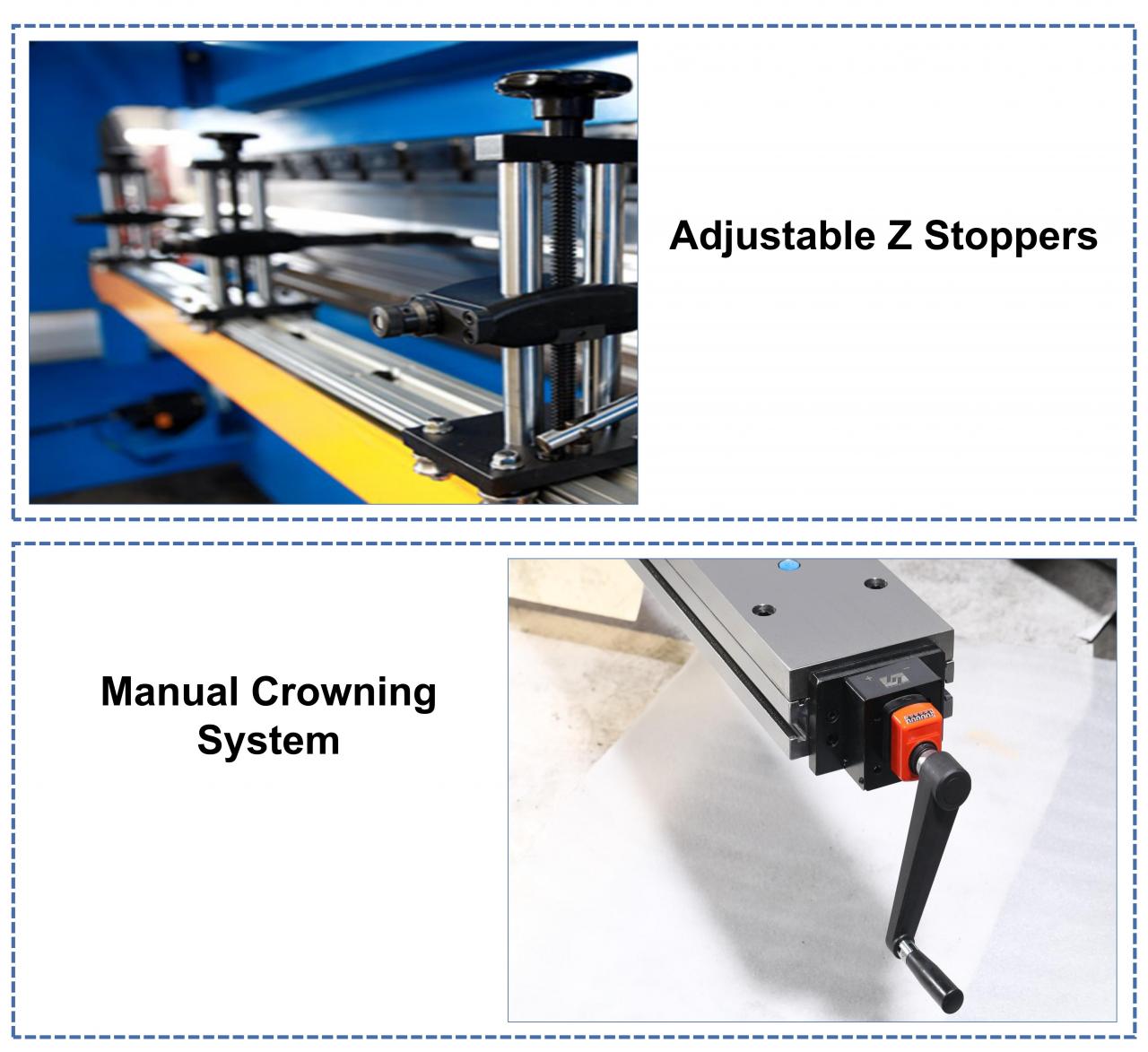

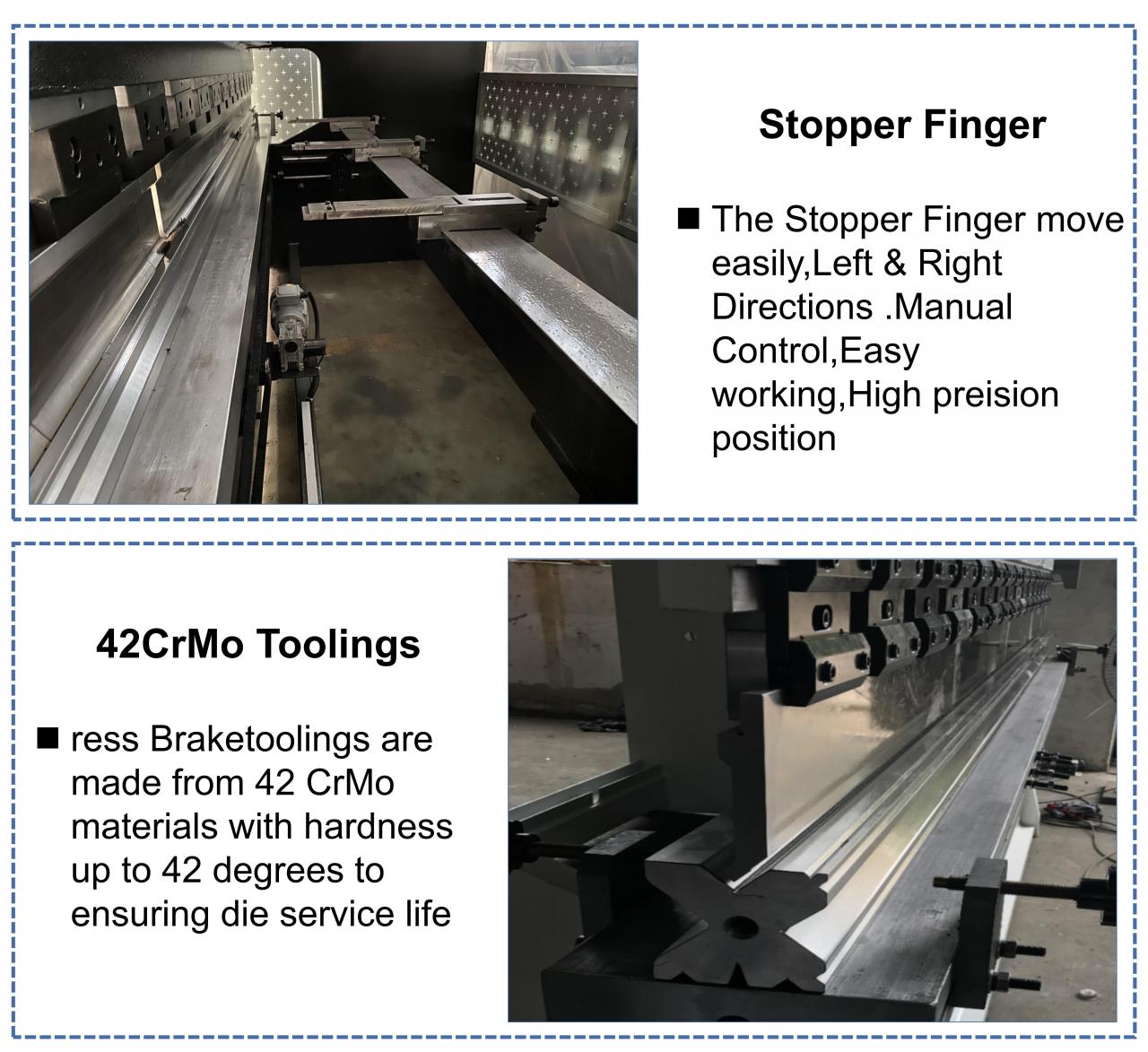

5. انگشتان توقف قابل تنظیم.

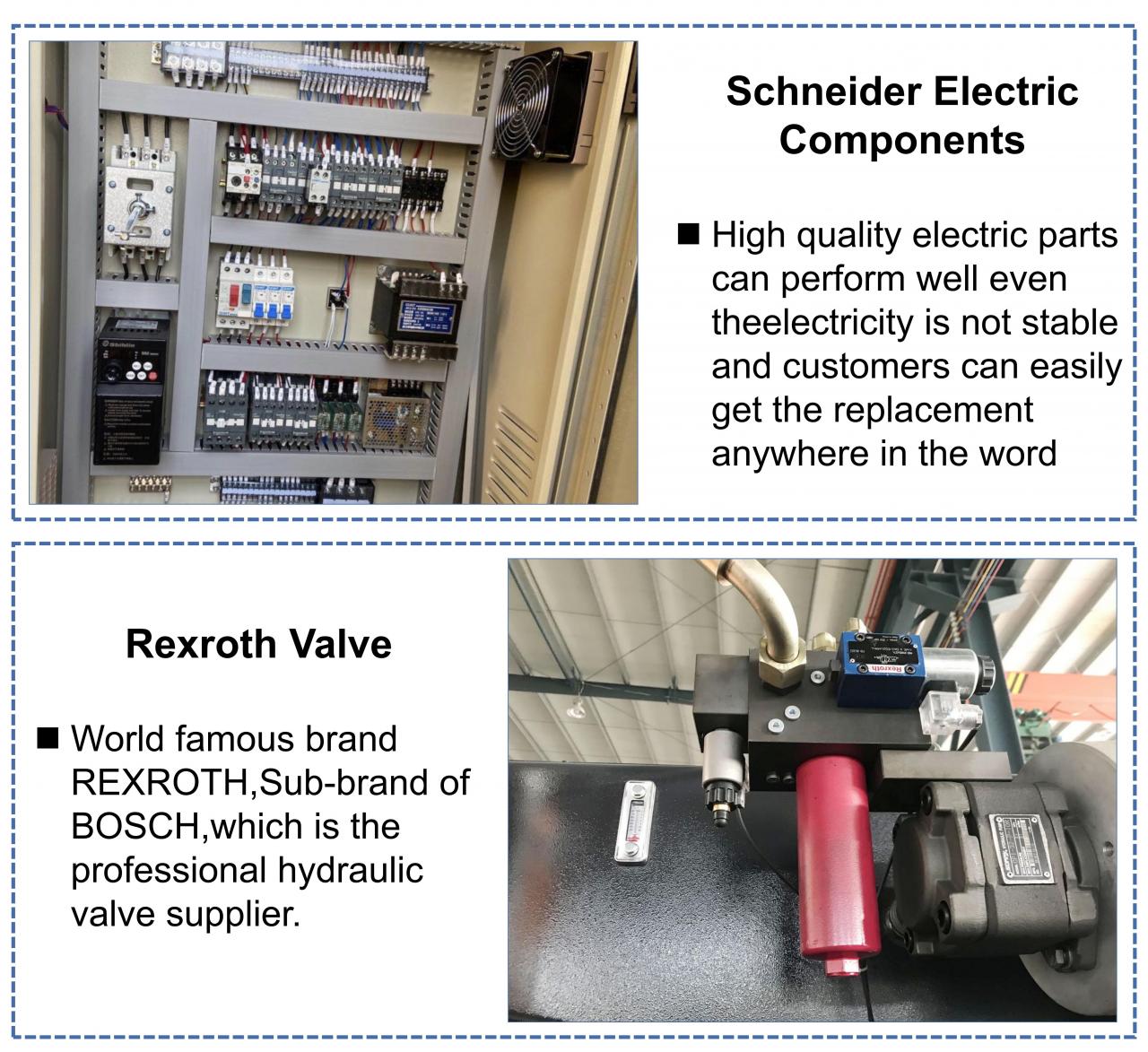

6. برق استاندارد از اشنایدر، فرانسه.

7. کانکتورهای لوله روغن استاندارد از EMB آلمان.

8. شیرهای استاندارد و پمپ روغن بوش رکسروث آلمان.

9. موتور اصلی استاندارد از زیمنس آلمان

10. حفاظت از اضافه بار هیدرولیک و الکتریکی

Chines ESTUN E21 NC System

پانل جعبه LCD تک رنگ فاکتور یکپارچه با قابلیت برنامه ریزی آزاد

کنترل موقعیت یابی خودکار (موتور کامن یا مخترع)

کمک هزینه افست اسپیندل رله زمانی داخلی

شمارنده سهام و رله زمانی داخلی

نمایشگر موقعیت B1ackgauge با 0.01 میلی متر

تکنیک ساخت

مورد	واحد	مشخصات
مدل ماشین		100T-2500	100T-3200	100T-4000
نیروی اسمی	KN	1000	1000	1000
طول میز کار	مم	2500	3200	4000
فاصله بین ستون ها	مم	1900	2600	3200
عمق گلو	مم	320	320	320
حداکثر سکته مغزی اسلاید	مم	120	120	120
حداکثر ارتفاع بسته	مم	370	370	370
زمان سفر	زمان/دقیقه	15	15	15
قدرت موتور اصلی	کیلووات	7.5	7.5	7.5
حداکثر فشار هیدرولیکی	Mpa	25	25	25
ابعاد طرح	میلی متر	250016002400	320016002500	400016002500
