دستگاه برش گیوتین هیدرولیک 12 میلی متری 3200 میلی متر دستگاه برش ورق فولادی CNC

امکانات:

1. پلت فرم تغذیه جلویی مجهز به خط کش برای تغذیه صفحه و همچنین صاف در سطح برای محافظت از صفحه در هر سطحی که هنگام تغذیه آسیب می بیند. خط کش می تواند با دقت به واحد MM یا بیشتر برای کنترل و بررسی دقت باشد.

2. میز کار مجهز به فولاد توپ یا میله گرد برای حمایت از صفحه در تغذیه و همچنین محافظت از هرگونه پارگی سطحی است.

3. جعبه الکترونیکی با قطعات گواهینامه خوب مجهز شده است. بیشتر ما از قطعات دارای گواهینامه CE SIEMENS یا Schneider برای ماشین های صادراتی و همچنین برخی از قطعات گواهینامه CCC با کیفیت بالا برای کارتن برای مشتریان نیازهای استاندارد مختلف استفاده می کنیم.

4. فولاد بدنه دستگاه، ما عمدتاً ارائه دهنده ورق فولادی با نام تجاری برتر چین شانگهای BAOSTEEL را با کیفیت خوب انتخاب می کنیم و قبل از آخرین رنگ با رنگ ضد خوردگی درمان شده است. بنابراین دستگاه در درجه اول استفاده بادوام خوب و همچنین ظاهر بیرونی عالی خواهد داشت.

5. تیغه: مواد تیغه 9CrSi یا 6CrW2Si است، مواد دارای مواد آزمایش شده با هزار بار برای استحکام بالا و نتیجه برش است. تیغه بالا تیغه مستطیلی با چهار لبه تیغه است که با دستگاه برشی QC12Y Swing Beam متفاوت است (لطفاً جزئیات را بررسی کنید تیغه SIECC/SIECCTECH توضیح عکس و دستورالعمل). فاصله تیغه را می توان با دستی یا موتور تنظیم کرد. هر دو دارای صفحه نمایش برای نمایش فاصله هستند تا کنترل و نمایش به راحتی انجام شود. و شفت تیغه بالا از ساختار کج برای ارتقای دقت برش استفاده می کند.

6. دستگاه پای پرس را برای فشار دادن صفحه پایدار هنگام برش مجهز کرد، پا با سطح پلاستیکی با کسر بالا بدون تخریب سطح صفحه مجهز شده است. برای صفحه سوراخ، ما فوت مربع را برای پرس مربع پایدار تجهیز خواهیم کرد.

7. پمپ دنده ای: ما از مارک خوب "پمپ دنده داخلی مزدوج مستقیم" در هر دو برند چینی شانگهای chengjie یا آلمان Eckerler استفاده می کنیم. پمپ دنده داخلی به عنوان پمپ هرگز سایش در صنعت تلقی می شود و به طور گسترده در ماشین های هیدرولیک با دقت بالا با ویژگی های کم صدا، بدون ضربان و طول عمر طولانی استفاده می شود. پمپ دنده ای شانگهای Chengjie نیز در صنعت هواپیمای چین استفاده می شود، بنابراین قابل اعتماد و قابل اعتماد است. هنگام کار با سرعت بالا، صدا صاف و صاف است حتی بدون به دام افتادن. طول عمر طولانی بستگی به عملکرد ساینده آن دارد. اجزای دستگاه داخلی دارای لایه محافظ فیلم روغن هستند، بنابراین حتی از روغن هیدرولیک معمولی استفاده کنید، حتی بدون ساییدگی.

8. سیستم هیدرولیک می تواند از آلمان Rexroth یا سیستم OMG ایالات متحده استفاده کند. بازگشت توسط سیلندر برگشت نیتروژن با فرآیند کار پایدار و کارکرد آسان کنترل می شود. پرس هیدرولیک انتقال را بالا می برد و نیتروژن با همکاری خوب فشار بیرون را تحمیل می کند. (اصل کار می تواند به نقشه تکنولوژی SIECC QC11Y و QC12Y برگردد)

9. Backgauge توسط شمارنده شمارش می شود و می تواند میکرو تنظیم شود و موتور محرک است.

10. دستگاه قبل از تیغه برش و پای پرس مجهز به درب محافظ حصار خواهد بود. در صورت نیاز می توان نرده را باز کرد. در نزدیکی گلو، ما به درب باز و در دسترس برای امنیت افراد مجهز خواهیم شد، اما در صورت نیاز به بررسی داخلی، قابل باز شدن است.

11. استفاده از سه مسیر نورد بلبرینگ برای از بین بردن شکاف ریل و افزایش کیفیت برش. (نقاشی ماشینی برای
به وضوح توضیح دهید)

مشخصات

مدل	حداکثر ضخامت	قدرت تسلیم	حداکثر طول	زاویه	X. Stroke	فرکانس	قدرت	L*W*H(mm)	وزن
QC12Y-4*2500	4 میلی متر	≤450kN/cm	2500 میلی متر	1 درجه 30 دقیقه	20 ~ 600 میلی متر	16 بار در دقیقه	5.5 کیلو وات	3040*1610*1620	3800 کیلوگرم
QC12Y-4*3200	4 میلی متر	≤450kN/cm	3200 میلی متر	1 درجه 30 دقیقه	20 ~ 600 میلی متر	14 بار در دقیقه	5.5 کیلو وات	3840*1610*1620	5000 کیلوگرم
QC12Y-4*4000	4 میلی متر	≤450kN/cm	4000 میلی متر	1 درجه 30 دقیقه	20 ~ 600 میلی متر	10 بار در دقیقه	5.5 کیلو وات	4600*1700*1700	6500 کیلوگرم
QC12Y-4*6000	4 میلی متر	≤450kN/cm	6000 میلی متر	1 درجه 30 دقیقه	20 ~ 600 میلی متر	8 بار در دقیقه	7.5 کیلو وات	6460*2100*3200	11000 کیلوگرم
QC12Y-6*2500	6 میلی متر	≤450kN/cm	2500 میلی متر	1 درجه 30 دقیقه	20 ~ 600 میلی متر	14 بار در دقیقه	7.5 کیلو وات	3040*1610*1620	5000 کیلوگرم
QC12Y-6*3200	6 میلی متر	≤450kN/cm	3200 میلی متر	1 درجه 30 دقیقه	20 ~ 600 میلی متر	12 بار در دقیقه	7.5 کیلو وات	3840*1610*1620	6000 کیلوگرم
QC12Y-6*4000	6 میلی متر	≤450kN/cm	4000 میلی متر	1 درجه 30 دقیقه	20 ~ 600 میلی متر	8 بار در دقیقه	7.5 کیلو وات	4620*1750*1700	8200 کیلوگرم
QC12Y-6*5000	6 میلی متر	≤450kN/cm	5000 میلی متر	1 درجه 30 دقیقه	20 ~ 600 میلی متر	6 بار در دقیقه	11 کیلو وات	5400*1800*1900	10500 کیلوگرم
QC12Y-6*6000	6 میلی متر	≤450kN/cm	6000 میلی متر	1 درجه 30 دقیقه	20 ~ 600 میلی متر	5 بار در دقیقه	11 کیلو وات	6480*2100*2300	16500 کیلوگرم
QC12Y-8*2500	8 میلی متر	≤450kN/cm	2500 میلی متر	1 درجه 30 دقیقه	20 ~ 600 میلی متر	10 بار در دقیقه	11 کیلو وات	3040*1700*1700	6000 کیلوگرم
QC12Y-8*3200	8 میلی متر	≤450kN/cm	3200 میلی متر	1 درجه 30 دقیقه	20 ~ 600 میلی متر	8 بار در دقیقه	11 کیلو وات	3860*1700*1700	7200 کیلوگرم
QC12Y-8*4000	8 میلی متر	≤450kN/cm	4000 میلی متر	1 درجه 30 دقیقه	20 ~ 600 میلی متر	8 بار در دقیقه	11 کیلو وات	4640*1700*1700	8800 کیلوگرم
QC12Y-8*5000	8 میلی متر	≤450kN/cm	5000 میلی متر	1 درجه 30 دقیقه	20 ~ 600 میلی متر	8 بار در دقیقه	11 کیلو وات	5400*2100*2000	11500 کیلوگرم
QC12Y-8*6000	8 میلی متر	≤450kN/cm	6000 میلی متر	1 درجه 30 دقیقه	20 ~ 600 میلی متر	8 بار در دقیقه	11 کیلو وات	6480*2100*2350	18000 کیلوگرم
QC12Y-10*2500	10 میلی متر	≤450kN/cm	2500 میلی متر	2 درجه	20 ~ 600 میلی متر	9 بار در دقیقه	11 کیلو وات	3040*1700*1700	7300 کیلوگرم
QC12Y-10*3200	10 میلی متر	≤450kN/cm	3200 میلی متر	2 درجه	20 ~ 600 میلی متر	9 بار در دقیقه	11 کیلو وات	3860*1700*1700	8000 کیلوگرم
QC12Y-10*4000	10 میلی متر	≤450kN/cm	4000 میلی متر	2 درجه	20 ~ 600 میلی متر	8 بار در دقیقه	11 کیلو وات	4650*2100*2000	12050 کیلوگرم
QC12Y-10*6000	10 میلی متر	≤450kN/cm	6000 میلی متر	2 درجه	20 تا 1000 میلی متر	5 بار در دقیقه	15 کیلو وات	6500*2100*2300	24000 کیلوگرم
QC12Y-12*2500	12 میلی متر	≤450kN/cm	2500 میلی متر	1 درجه و 40 دقیقه	20 ~ 600 میلی متر	9 بار در دقیقه	18.5 کیلو وات	3140*2150*2000	9000 کیلوگرم
QC12Y-12*3200	12 میلی متر	≤450kN/cm	3200 میلی متر	1 درجه و 40 دقیقه	20 ~ 600 میلی متر	9 بار در دقیقه	18.5 کیلو وات	3880*2150*2000	10800 کیلوگرم
QC12Y-12*4000	12 میلی متر	≤450kN/cm	4000 میلی متر	1 درجه و 40 دقیقه	20 تا 1000 میلی متر	8 بار در دقیقه	18.5 کیلو وات	4680*2150*2000	13000 کیلوگرم
QC12Y-12*5000	12 میلی متر	≤450kN/cm	5000 میلی متر	2 درجه	20 تا 1000 میلی متر	6 بار در دقیقه	18.5 کیلو وات	5900*2150*2000	16000 کیلوگرم
QC12Y-12*6000	12 میلی متر	≤450kN/cm	6000 میلی متر	2 درجه	20 تا 1000 میلی متر	5 بار در دقیقه	18.5 کیلو وات	6900*2600*2700	29500 کیلوگرم
QC12Y-12*8000	12 میلی متر	≤450kN/cm	8000 میلی متر	2 درجه	20 تا 1000 میلی متر	5 بار در دقیقه	18.5 کیلو وات	9000*3500*3500	46500 کیلوگرم
QC12Y-16*2500	16 میلی متر	≤450kN/cm	2500 میلی متر	2 درجه 30 دقیقه	20 ~ 600 میلی متر	9 بار در دقیقه	22 کیلو وات	3140*2150*2000	11000 کیلوگرم
QC12Y-16*3200	16 میلی متر	≤450kN/cm	3200 میلی متر	2 درجه 30 دقیقه	20 ~ 600 میلی متر	8 بار در دقیقه	22 کیلو وات	388 0*2150*2000	13000 کیلوگرم
QC12Y-16*4000	16 میلی متر	≤450kN/cm	4000 میلی متر	2 درجه 30 دقیقه	20 تا 1000 میلی متر	8 بار در دقیقه	22 کیلو وات	4650*2150*2200	16300 کیلوگرم
QC12Y-16*5000	16 میلی متر	≤450kN/cm	5000 میلی متر	2 درجه 30 دقیقه	20 تا 1000 میلی متر	6 بار در دقیقه	22 کیلو وات	5900*2600*2700	20000 کیلوگرم
QC12Y-16*6000	16 میلی متر	≤450kN/cm	6000 میلی متر	2 درجه 30 دقیقه	20 تا 1000 میلی متر	5 بار در دقیقه	22 کیلو وات	6900*2700*2700	36000 کیلوگرم
QC12Y-16*8000	16 میلی متر	≤450kN/cm	8000 میلی متر	2 درجه 30 دقیقه	20 تا 1000 میلی متر	5 بار در دقیقه	22 کیلو وات	9000*3500*3500	75000 کیلوگرم
QC12Y-20*2500	20 میلی متر	≤450kN/cm	2500 میلی متر	3 درجه	20 تا 1000 میلی متر	8 بار در دقیقه	22 کیلو وات	3440*2300*2500	15800 کیلوگرم
QC12Y-20*3200	20 میلی متر	≤450kN/cm	3200 میلی متر	3 درجه	20 تا 1000 میلی متر	8 بار در دقیقه	22 کیلو وات	4150*2350*2700	18500 کیلوگرم
QC12Y-20*4000	20 میلی متر	≤450kN/cm	4000 میلی متر	3 درجه	20 تا 1000 میلی متر	5 بار در دقیقه	22 کیلو وات	4850*2600*2700	21500 کیلوگرم
QC12Y-20*6000	20 میلی متر	≤450kN/cm	6000 میلی متر	3 درجه	20 تا 1000 میلی متر	4 بار در دقیقه	30 کیلو وات	6700*3000*3000	47000 کیلوگرم
QC12Y-25*2500	25 میلی متر	≤450kN/cm	2500 میلی متر	3 درجه	20 تا 1000 میلی متر	8 بار در دقیقه	37 کیلو وات	3200*2700*2900	19000 کیلوگرم
QC12Y-25*3200	25 میلی متر	≤450kN/cm	3200 میلی متر	3 درجه	20 تا 1000 میلی متر	5 بار در دقیقه	37 کیلو وات	4200*2700*2900	23000 کیلوگرم
QC12Y-30*2500	30 میلی متر	≤450kN/cm	2500 میلی متر	3 درجه	20 تا 1000 میلی متر	4 بار در دقیقه	37 کیلو وات	3300*2900*3000	23500 کیلوگرم
QC12Y-30*3200	30 میلی متر	≤450kN/cm	3200 میلی متر	3 درجه 30 دقیقه	20 تا 1000 میلی متر	4 بار در دقیقه	40 کیلو وات	4200*2900*3200	26000 کیلوگرم
QC12Y-40*2500	40 میلی متر	≤450kN/cm	2500 میلی متر	4 درجه	20 تا 1000 میلی متر	3 بار در دقیقه	55 کیلو وات	3200*3300*3000	38000 کیلوگرم
QC12Y-40*3200	40 میلی متر	≤450kN/cm	2500 میلی متر	4 درجه	1000 میلی متر	3 بار در دقیقه	55 کیلو وات	4300*3300*3200	49000 کیلوگرم

جزئیات

فرآیند برش

طراحی عالی از هر نظر؛ با انتخاب گیوتین CNC جدید و بهبود یافته، حداکثر ایمنی، دقت بالا و سهولت استفاده منحصر به فرد را خواهیم داشت.

شکاف تیغه، زاویه برش و طول برش همگی بر اساس انتخاب مواد و ضخامت به طور خودکار تنظیم می شوند.

قطعات حیاتی پرس ترمز و ماشین های برش KEC در آلمان تولید می شود.

اجزای انتخاب شده با دقت از شرکای بلندمدت در سراسر جهان می آیند.

ما به کیفیت خود متکی هستیم و بنابراین گیوتین خود را 3 سال ضمانت می دهیم.

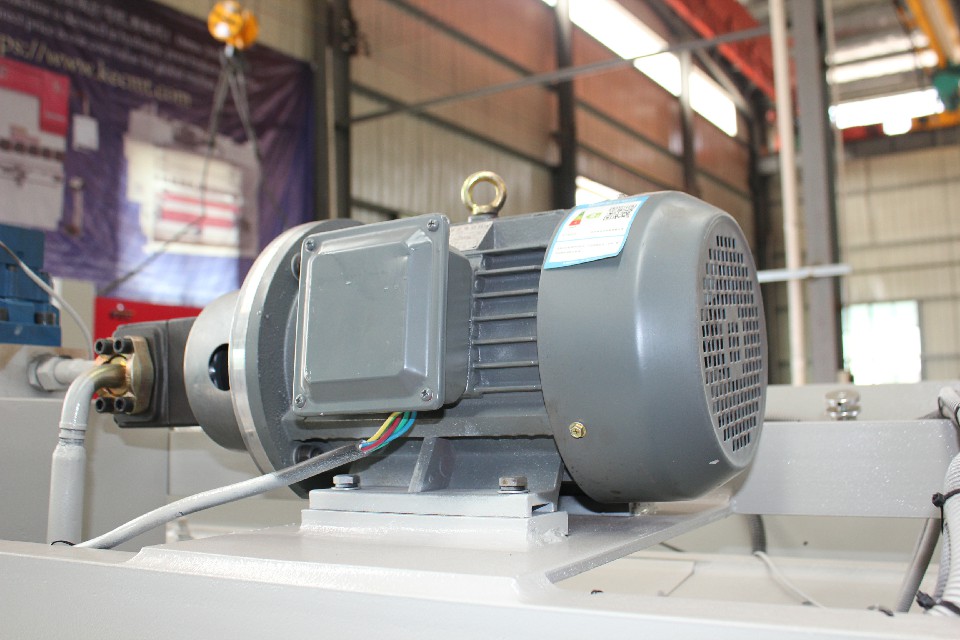

موتور اصلی زیمنس

استفاده از موتور زیمنس طول عمر دستگاه را تضمین می کند و باعث کاهش نویز هنگام کار می شود.

Blade Clourancant تنظیم سریع

مکانیزم تنظیم سریع برای تنظیم مجدد فاصله تیغه. عملیات آسان با دست. پی بردن به تنظیم بی گام فاصله تیغه .

تنظیم کننده عمودی موقعیت یابی جلو

دستگاه موقعیت یابی جلو، تنظیم عمودی و دستگاه تعیین موقعیت در سمت چپ ترین تکیه گاه جلو، تضمین دقت برش، عملکرد آسان، عملی و کارآمد.

میز کار نورد توپ فولادی

نورد توپ فولادی میز کار می تواند اصطکاک را کاهش دهد، از سطح قطعه کار محافظت کند.

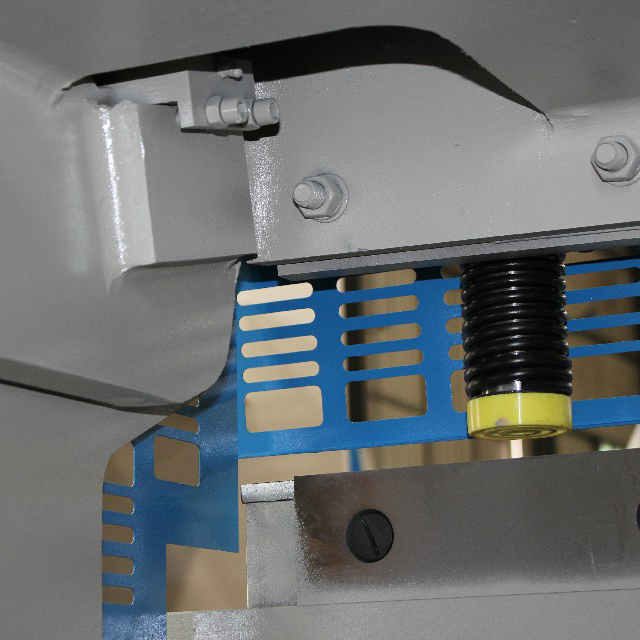

سیلندر فشار فنر داخلی

انتهای پایین آن مجهز به واشر مواد ویژه است، فشار را به صورت پراکنده کنترل می کند، از آلیاژ آلومینیوم یا سایر نرم ترها اجتناب می کند.
مواد در حال چاپ

گیج پشتی با دقت بالا

گیج پشتی ساختار راهنمای خطی بال اسکرو منحصر به فرد و جدید دقت موقعیت یابی بالایی را تضمین می کند. قانون هدایت پرتو قابل تنظیم و ساختار انتقال همزمان، پایدار و قابل اعتماد. ساختار مکانیزم بالابر اختیاری برای برش قطعه کار از محدوده گیج عقب. هنگام برش صفحات فلزی نازک و عریض، می توان دستگاه پشتیبانی پنوماتیک را انتخاب کرد. افزایش دامنه موقعیت یابی، برش را کارآمدتر و دقیق تر می کند.

کابینت برق پایدار

برق های بادوام فرانسه اشنایدر عملکرد پایدار دستگاه را تضمین می کند. اتصال و چیدمان منطقی خط میزان خرابی را تا حد زیادی کاهش می دهد. و اپراتور و تمام قسمت های دستگاه محافظت خوبی داشتند. سروو و درایو اختیاری برای بهبود دقت موقعیت یابی محور عقب (X)

پیکربندی

سیستم کنترل CNC: کنترل Estun E21S از نانجینگ

قطعات الکتریکی : Schneider Electrical از فرانسوی

موتور اصلی: زیمنس از برند آلمان

سنسور اندازه گیری زاویه: OPKON از برند Türkçe

درایو اینورتر: سرو موتور و سیستم رانندگی DELTA تایوان

PLC: Schneider Electrical از فرانسوی

تیغه های برش: ابزار کوسه از چین

سیستم هیدرولیک: Bosch-Rexroth از آلمان

پمپ هیدرولیک: SUNNY از نام تجاری ایالات متحده آمریکا یا نام تجاری مشابه

اتصال دهنده لوله: برند EMB از آلمان

راهنمای بال اسکرو/لاینر: HIWIN از منطقه تایوان

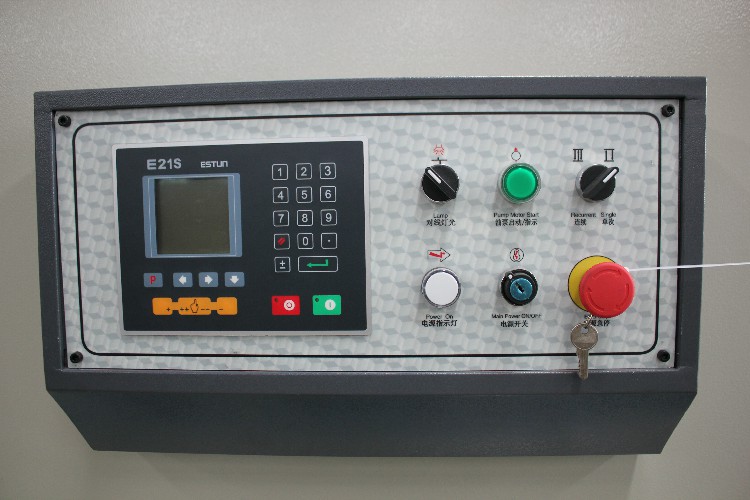

کنترلر E21S

* Backgauge و کنترل بلوک
* کنترل برای موتورهای AC عمومی، اینورتر فرکانس
* موقعیت یابی هوشمند
* شمارنده سهام
* تنظیم زمان نگهداری/فشرده سازی
* حافظه برنامه تا 40 برنامه
* حداکثر 25 مرحله در هر برنامه
* موقعیت یک طرفه
* عملکرد جمع کردن
* یک کلید پشتیبان / بازیابی پارامترها
* میلی متر/اینچ
* چینی / انگلیسی

سوالات متداول

1. س: ما بسیاری از مارک های چینی را در بازار می بینیم، آیا همه آنها تولید کننده هستند؟ در مورد KEC/yaduan چطور؟

پاسخ: درست است که در بین همه آن برندهای چینی، بیشتر آنها مارک تجاری هستند.
اما KEC/yaduan سازنده واقعی است که از سال 2008 اقدام به ساخت ترمزهای پرس هیدرولیک و ماشین های برش کرده است.

2. س: چگونه می توان یک نقل قول دقیق از KEC دریافت کرد؟

پاسخ: به سادگی جزئیات مواد، حداکثر ضخامت و حداکثر عرضی که می خواهید با آن کار کنید را به ما ارائه دهید.

3. س: آیا می توانید خدمات OEM را انجام دهید؟

ج: حتما. طرح یا سایر الزامات شما پذیرفته می شود، آرم خود را می توان بر روی دستگاه اعمال کرد.

4. س: هزینه حمل و نقل از چین به کشور شما چقدر است؟

A: ما می توانیم دستگاه را از طریق دریا به آدرس بندر یا درب شما ارسال کنیم.

لطفاً نزدیکترین بندر یا آدرس خود را با کدپستی به ما بگویید.

ما با چندین نماینده حمل و نقل قابل اعتماد کار می کنیم تا حمل و نقل جهانی را به روش های مختلف ترتیب دهیم.

5. س: میانگین زمان تحویل چقدر است؟

A: برای سهام، زمان سرب حدود 7 روز است. برای تولید انبوه، زمان سرب 20-30 روز پس از دریافت پرداخت سپرده است. زمان‌بندی‌ها پس از دریافت سپرده لازم‌الاجرا می‌شوند. اگر زمان تحویل ما با ضرب الاجل شما کار نمی کند، می توانیم تولید فوری ویژه را ترتیب دهیم تا مهلت خود را بگیریم. در تمام موارد ما سعی خواهیم کرد نیازهای شما را برآورده کنیم. در بیشتر موارد ما قادر به مدیریت تحویل سریع هستیم.

6. س: آیا می توانید اسناد حمل و نقل مربوطه را ارائه دهید؟

A: بله، ما می توانیم اکثر اسناد را از جمله ارائه دهیم
بارنامه؛
گواهی های تجزیه و تحلیل / انطباق.
گواهی CE، گواهی COC؛
بیمه؛
کشور مبدا؛
فاکتور تجاری؛
لیست بسته بندی و سایر اسناد صادراتی هر آنچه لازم است.

7. س: آیا پرداخت LC را قبول می کنید؟

A: بله، به طور معمول پرداخت ما 30٪ 70٪ T/T است، پرداخت LC نیز قابل قبول است

8. س: چگونه ماشین های سفارش داده شده را کار کنیم؟

A: فیلم های ماشین آلات قبل از حمل و نقل در کارخانه ما مستقیماً برای شما ارسال می شود.

9. س: در مورد خدمات راه اندازی چطور؟

A: ما می توانیم خدمات راه اندازی ارائه دهیم، خریدار باید هزینه بلیط هواپیما را بپردازد.

10. س: گارانتی محصول چیست؟

A: به طور معمول 3 سال. تعهد ما رضایت شما از محصولاتمان است. در گارانتی یا غیر گارانتی، این فرهنگ شرکت ما است که به همه مسائل مشتری رسیدگی و حل و فصل شود تا رضایت همه را جلب کند.

11. س: آیا تحویل ایمن و مطمئن محصولات را تضمین می کنید؟

A: بله، ما همیشه از بسته بندی صادراتی با کیفیت بالا استفاده می کنیم. ما همچنین از بسته بندی جامد تخصصی برای کالاهای خطرناک و ارسال کننده های سردخانه معتبر برای اقلام حساس به دما استفاده می کنیم. بسته‌بندی خاص و بسته‌بندی غیراستاندارد نیاز به هزینه اضافی دارد.

جزئیات

• حداکثر عرض برش (mm): 3200
• حداکثر ضخامت برش (میلی متر): 12 میلی متر
• سطح اتوماتیک: کاملا اتوماتیک
• زاویه برش: 1.5 درجه
• طول تیغه (میلی متر): 2400 میلی متر
• سفر پشتی (میلی متر): 20 - 600 میلی متر
• عمق گلو (میلی متر): 150 میلی متر
• وضعیت: نو
• توان (کیلووات): 18.5 کیلو وات
• وزن (کیلوگرم): 10800 کیلوگرم
• ولتاژ: 380V/50HZ/3PH
• ابعاد (L*W*H): 3880*2150*2000
• سال: 2021
• گارانتی: 3 سال
• نکات کلیدی فروش: دقت بالا
• صنایع قابل اجرا: مغازه های مصالح ساختمانی، تعمیرگاه های ماشین آلات، کارخانه تولیدی، کارهای ساختمانی، انرژی و معدن
• مکان نمایشگاه: کانادا، بریتانیا، ایالات متحده، فرانسه، آلمان، روسیه، ژاپن، استرالیا
• نوع بازاریابی: محصول جدید 2021
• گزارش تست ماشین آلات: ارائه شده است
• بازرسی خروجی ویدئو: ارائه شده است
• گارانتی قطعات اصلی: 3 سال
• اجزای اصلی: بلبرینگ، موتور، پمپ، دنده، PLC، مخزن تحت فشار، موتور، گیربکس
• سیستم کنترل: Estun E21 NC Control
• مواد برش: فولاد کربنی فولاد ضد زنگ
• خدمات پس از فروش ارائه شده: قطعات یدکی رایگان، نصب، راه اندازی و آموزش میدانی، خدمات نگهداری و تعمیرات میدانی، پشتیبانی آنلاین، پشتیبانی فنی ویدئویی
• خدمات پس از گارانتی: پشتیبانی فنی ویدئویی، پشتیبانی آنلاین، قطعات یدکی، خدمات نگهداری و تعمیرات میدانی
• محل خدمات محلی: کانادا، بریتانیا، ایالات متحده، فرانسه، پاکستان، مکزیک، روسیه، استرالیا، آفریقای جنوبی
• گواهینامه: CE
